NH3-HR3P-LLK,1transf.cour.600-5M,bim.meas.dev.15min LLK653
EAN
4049857169566
VPE
1 pc.
Groupe de rabais
52
Prix*
1 699,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Interrupteurs sectionneurs avec accessoires de fusibles 4 produit(s) disponible(s)
Complétez votre système
-
LLZ022
Kit de montage pour rails de guidage pour Gr.2-3, gauche+droite, hauteur 150mm
39.60 CHF / pc.* -
LLZ025Kit pour montage séparateur par câble pour Gr. 2-3 avec des cadres de montage
106.50 CHF / pc.* -
LLZ027Réglette de prises 16-pôles pour Gr.00-3
35.60 CHF / pc.* -
LLZ029Verrouillage de l´enclenchement pour Gr.2-3, hauteur de module 150mm
12.55 CHF / pc.*

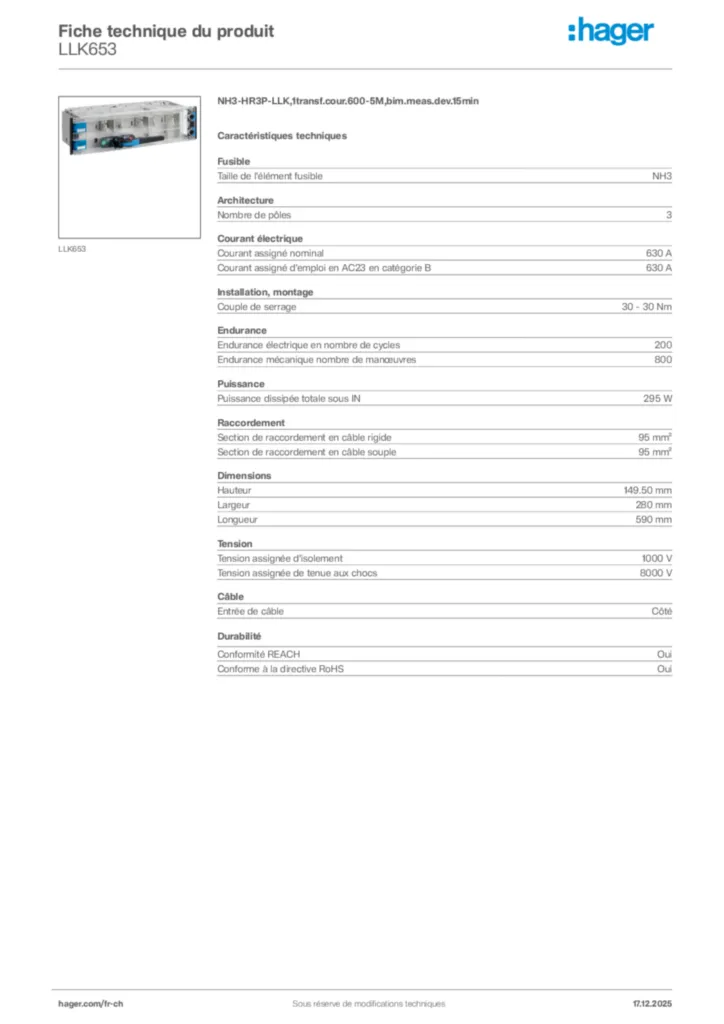

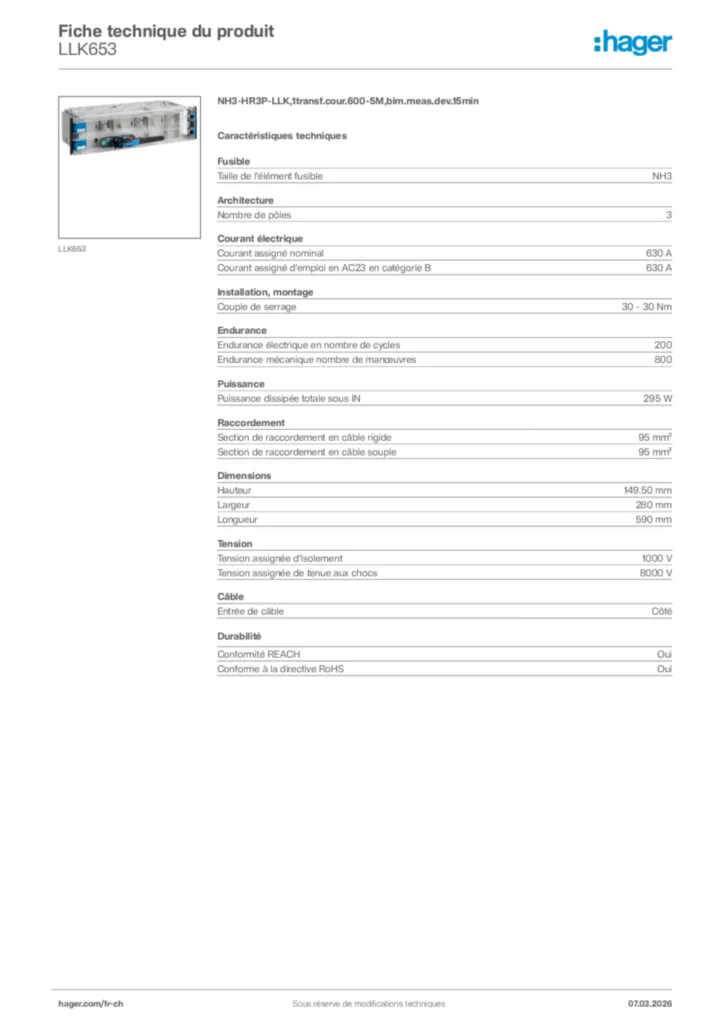

Caractéristiques techniques
Fusible
-
Taille de l'élément fusibleNH3
Architecture
-
Nombre de pôles3
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné d'emploi en AC23 en catégorie B630 A
Installation, montage
-
Couple de serrage30 - 30 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
Puissance
-
Puissance dissipée totale sous IN295 W
Raccordement
-
Section de raccordement en câble rigide95 mm²
-
Section de raccordement en câble souple95 mm²
Dimensions
-
Hauteur149,50 mm
-
Largeur280 mm
-
Longueur590 mm
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Câble
-
Entrée de câbleCôté
Données environnementales
