NH00-HR3P-LLA,3transf.cour.150-5S,1Make+1Break,el.fuse mon.,connecteuronn. LLA701
Prix*
1 244.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Interrupteurs sectionneurs avec accessoires de fusibles 6 produit(s) disponible(s)
Complétez votre système
-
LLZ023Kit pour montage séparateur par câble pour Gr. 00,
52.00 CHF / pc.* -
LLZ027Réglette de prises 16-pôles pour Gr.00-3
36.00 CHF / pc.* -
LLZ029Verrouillage de l´enclenchement pour Gr.2-3, hauteur de module 150mm
12.70 CHF / pc.* -
LLZ030
Poignée d’extraction fusibles NH00-3
29.65 CHF / pc.* -
LLZ031Couvercle d'emplacement vide, transparent, sans ventilation, hauteur 50mm
38.10 CHF / pc.* -
LLZ020Kit de montage pour rails de guidage pour Gr.00, gauche+droite, hauteur 50mm
31.95 CHF / pc.*
Caractéristiques techniques
Fusible
-
Taille de l'élément fusibleNH00
Architecture
-
Nombre de pôles3
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné d'emploi en AC23 en catégorie B160 A
Installation, montage
-
Couple de serrage10 - 10 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Puissance
-
Puissance dissipée totale sous IN47 W
Raccordement
-
Section de raccordement en câble rigide95 mm²
-
Section de raccordement en câble souple95 mm²
Dimensions
-
Hauteur50 mm
-
Largeur280 mm
-
Longueur590 mm
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Câble
-
Entrée de câbleCôté
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LLA701
-

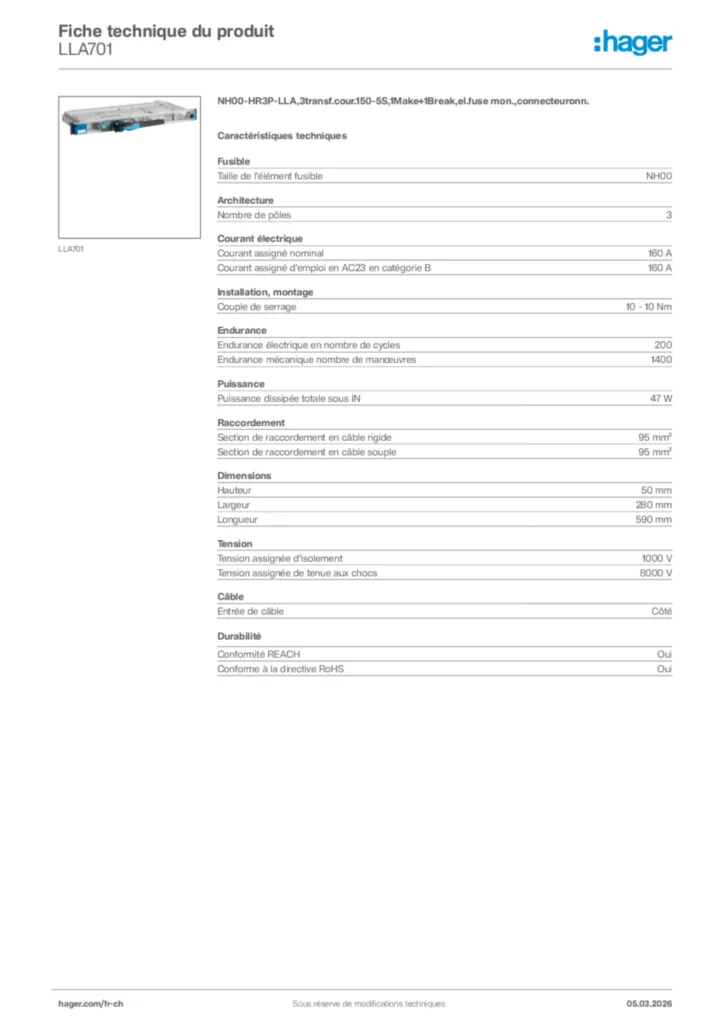

Fiche technique
Hager Fiche technique du produit LLA701
NH00-HR3P-LLA,3transf.cour.150-5S,1Make+1Break,el.fuse mon.,connecteuronn.
PDF -
Guide d'installation
Guide d'installation en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2,25 MB
Guide d'installation en-GB, fr-FR, de-DE, nl-NL 2020-01-01
PDF114,93 kB -
Fiche de données de sécurité
Fiche de données de sécurité en-GB, de-DE 2017-08-02
PDF296,17 kB
Fiche de données de sécurité en-GB, de-DE 2017-08-02
PDF296,17 kB
Plus de téléchargements
