NH00-NR3P-LLA,1Make+1Break,connecteuronn. LLA002
EAN
4049857174584
VPE
1 pc.
Groupe de rabais
52
Prix*
462,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Interrupteurs sectionneurs avec accessoires de fusibles 5 produit(s) disponible(s)
Complétez votre système
-
LLZ020
Kit de montage pour rails de guidage pour Gr.00, gauche+droite, hauteur 50mm
31.60 CHF / pc.* -
LLZ023Kit pour montage séparateur par câble pour Gr. 00,
51.45 CHF / pc.* -
LLZ027Réglette de prises 16-pôles pour Gr.00-3
35.60 CHF / pc.* -
LLZ029Verrouillage de l´enclenchement pour Gr.2-3, hauteur de module 150mm
12.55 CHF / pc.* -
LLZ031Couvercle d'emplacement vide, transparent, sans ventilation, hauteur 50mm
37.70 CHF / pc.*

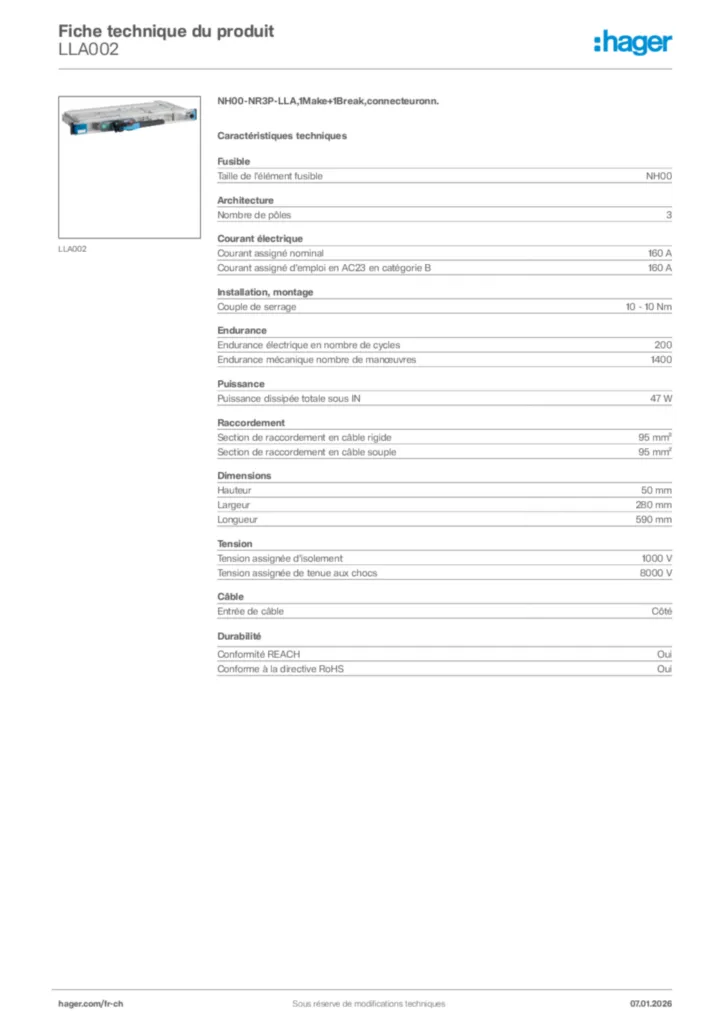

Caractéristiques techniques
Fusible
-
Taille de l'élément fusibleNH00
Architecture
-
Nombre de pôles3
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné d'emploi en AC23 en catégorie B160 A
Installation, montage
-
Couple de serrage10 - 10 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Puissance
-
Puissance dissipée totale sous IN47 W
Raccordement
-
Section de raccordement en câble rigide95 mm²
-
Section de raccordement en câble souple95 mm²
Dimensions
-
Hauteur50 mm
-
Largeur280 mm
-
Longueur590 mm
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Câble
-
Entrée de câbleCôté
Données environnementales
