Coupe circuit 2P 1000V DC L38 2 modules L502PV
Prix*
37.95 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Fusible cylindrique 8 produit(s) disponible(s)
Complétez votre système
-
LF308PVCartouche fusible PV 10x38 mm 1000V DC 8A
27.80 CHF / pc.* -
LF312PVCartouche fusible PV 10x38 mm 1000V DC 12A
27.80 CHF / pc.* -
LF320PVCartouche fusible PV 10x38 mm 1000V DC 20A
26.95 CHF / pc.* -
LF316PVCartouche fusible PV 10x38 mm 1000V DC 16A
26.95 CHF / pc.* -
LF310PVCartouche fusible PV 10x38 mm 1000V DC 10A
27.80 CHF / pc.* -
LF303PVCartouche fusible PV 10x38 mm 1000V DC 3A
25.15 CHF / pc.* -
LF302PV
Cartouche fusible PV 10x38 mm 1000V DC 2A
27.80 CHF / pc.* -
LF306PVCartouche fusible PV 10x38 mm 1000V DC 6A
27.80 CHF / pc.*
Caractéristiques techniques
Architecture
-
Nombre de pôles2
-
Type de pôles2P
Capacité
-
Nombre de modules2
Courant électrique
-
Courant assigné nominal32 A
-
Courant court-circuit avec fusible gI-gG30 kA
-
Courant assigné admissible courte durée Icw IEC6094730 kA
-
Pouvoir de coupure ultime Icu AC selon IEC60947-230 kA
Tension
-
Tension assignée d'emploi Ue690 - 1000 V
-
Type de tension d'alimentationDC
-
Tension assignée d'isolement690 V
-
Tension nominale0 - 1000 V
-
Tension assignée d'emploi en DC0 - 1000 V
Installation, montage
-
Couple de serrage2 - 2 Nm
Dimensions
-
Hauteur77 mm
-
Largeur35 mm
-
Profondeur75 mm
Puissance
-
Puissance dissipée totale sous IN2,20 W
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 50 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Raccordement
-
Section de raccordement en câble souple0.75 - 10 mm²
-
Section de raccordement en câble rigide1 - 16 mm²
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit L502PV
-

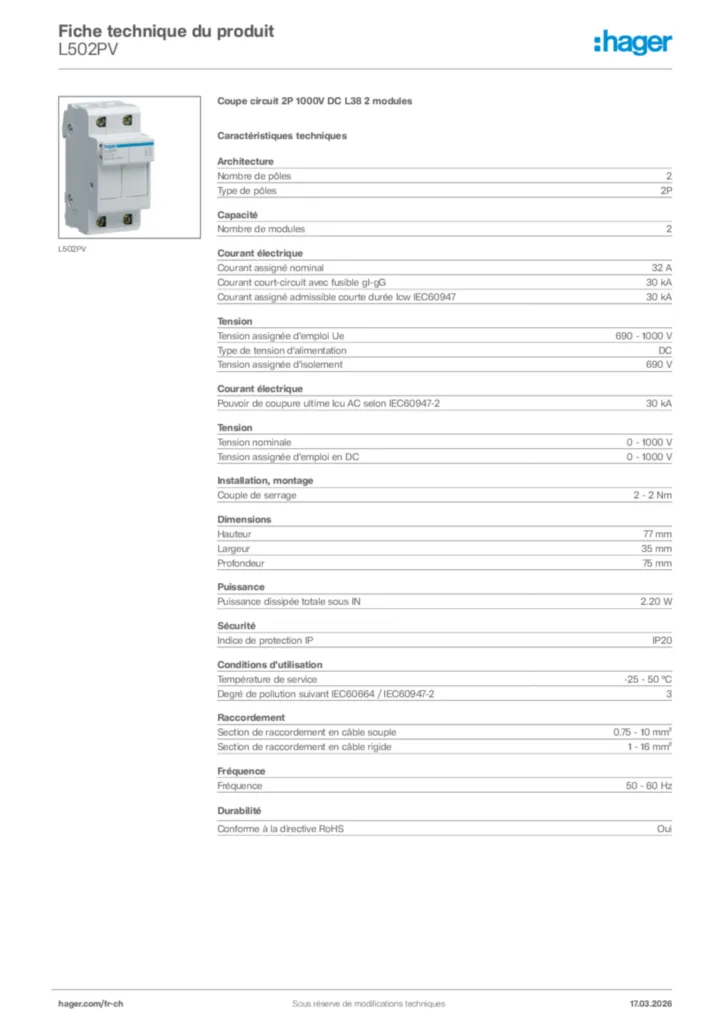

Fiche technique

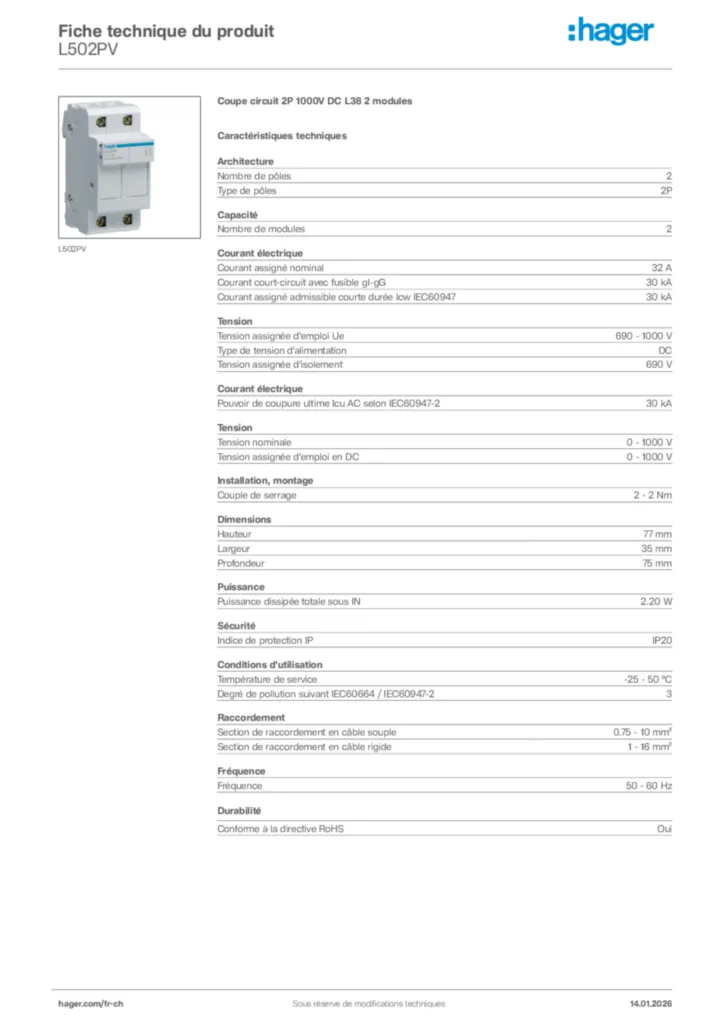

Hager Fiche technique du produit L502PV
