Disjoncteur Boitier Moulé h3+ P630 LSnI 4P4D 400A 40kA FTC HNW401GR
Prix*
1 740.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 4 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Fonctions de connexion 4 produit(s) disponible(s) -
Dispositif d'accès des câbles de données auxiliaires 1 produit(s) disponible(s)
Complétez votre système
-
HBW630H
Bloc différentiel P630 4P 630A Idn adj
1 143.00 CHF / pc.* -
HBW400HBloc différentiel P630 4P 400A Idn adj
1 047.00 CHF / pc.* -
HBW400LBloc diff. Alarme P630 4P 400A Idn adj
1 028.00 CHF / pc.* -
HBW630LBloc diff. Alarme P630 4P 630A Idn adj
1 122.00 CHF / pc.*
-
HXA051H
Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
341.00 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
110.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
110.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
341.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
341.00 CHF / pc.* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
110.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
341.00 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
110.50 CHF / pc.*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
91.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
91.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
91.50 CHF / pc.* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
91.10 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
91.10 CHF / pc.*
-
HYW328H
Connection pour base déconnectable x630/P630 1P
40.15 CHF / pc.* -
HYW010HRallonge de plage droite pour x630/P630 4P (400A max)
58.40 CHF / pc.* -
HYW012HEpanouisseur pour x630/P630 4P (jusqu'à 400A)
53.60 CHF / pc.* -
HYD032HConnexion arrière h/x/P 4P 400A
62.30 CHF / pc.*
-
HTL010H
Câble adaptateur h3+ MIP vers USB
345.00 CHF / pc.*
-
HXW032HCommande rotative directe x/P630 + verrouillage porte
135.50 CHF / pc.*
-
HYW053HPlaque d'isolation épanouie P630 4P
24.35 CHF / pc.* -
HYW051HPlaque d'isolation droite P630 4P
21.95 CHF / pc.* -
HYW026HCapot cache-bornes pour connection arrière + déconnectable x630/P630 4P
20.70 CHF / pc.* -
HYW024HCapot cache-bornes pour épanouisseur x630/P630 4P
41.40 CHF / pc.* -
HYW022HCapot cache-bornes pour rallonge de plage x630/P630 4P
36.55 CHF / pc.* -
HYD322HCache borne h630 4P pour versions déconnectables et débrochables
47.60 CHF / pc.*
-
HXW912HAxe 14x14mm 200mm pour manette taille 2
19.50 CHF / pc.* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
31.70 CHF / pc.* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
48.75 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.30 CHF / pc.* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
45.05 CHF / pc.* -
HXW888HKit de verrouillage pour commande rotative x630/P630
82.80 CHF / pc.* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
51.20 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
51.20 CHF / pc.* -
HXW066HCapot d'interverrouillage mécanique x630/P630
56.10 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
71.90 CHF / pc.*
-
HYW256HDéclencheur de sécu base déco x630-P630
18.35 CHF / pc.* -
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
26.80 CHF / pc.*
-
HYW019HSéparateur de phase pour x630/P630 3-4Pôles
9.70 CHF / pc.*
-
HYW333HKit de débrochabilité pour boitier moulé x630/P630 4P
532.00 CHF / pc.* -
HYW331HBase pour boitier moulé débrochable x630/P630 4P
693.00 CHF / pc.* -
HYW301HAdaptateur déconnectable pour boitier moulé x630/P630 4P
160.00 CHF / pc.* -
HYW201HBase pour boitier moulé déconnectable x630/P630 4P
376.00 CHF / pc.*
-
HXW031HCommande rotative grise débrochable x/P630
196.50 CHF / pc.* -
HXW030HCommande rotative directe x/P630
135.50 CHF / pc.*
-
HXW901HManette taille 2 IP55 (10x10mm)
135.50 CHF / pc.*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
73.10 CHF / pc.*
-
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
798.00 CHF / pc.* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
745.00 CHF / pc.* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
900.00 CHF / pc.* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
745.00 CHF / pc.* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
798.00 CHF / pc.* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
745.00 CHF / pc.* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
798.00 CHF / pc.* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
745.00 CHF / pc.* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
798.00 CHF / pc.* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
745.00 CHF / pc.* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
798.00 CHF / pc.* -
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
745.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-240 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-240 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)10 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)10 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-270 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-240 kA
-
Courant assigné à 10°C selon IEC60947400 A
-
Courant assigné à 15°C selon IEC60947400 A
-
Courant assigné à 20°C selon IEC60947400 A
-
Courant assigné à 25°C selon IEC60947400 A
-
Courant assigné à 30°C selon IEC60947400 A
-
Courant assigné à 35°C selon IEC60947400 A
-
Courant assigné à 40°C selon IEC60947400 A
-
Courant assigné à 45°C selon IEC60947400 A
-
Courant assigné à 50°C selon IEC60947400 A
-
Courant assigné à 55°C selon IEC60947400 A
-
Courant assigné à 60°C selon IEC60947400 A
-
Courant assigné à 65°C selon IEC60947400 A
-
Courant assigné à 70°C selon IEC60947400 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Crans de réglage Ir1160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Réglage plage court circuit, à temporisation courte218,4 - 4000,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSNI
Puissance
-
Puissance dissipée totale sous IN57,8 W
-
Puissance dissipée par pôle à In19,3 W
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Type de connexion / prisePlage de raccordement
Câble
-
Matériau du câbleCuivre
Dimensions
-
Hauteur260 mm
-
Largeur185 mm
-
Profondeur150 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielOui
-
Utilisable pour les tableaux de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)5 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)100 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage1
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HNW401GR
-

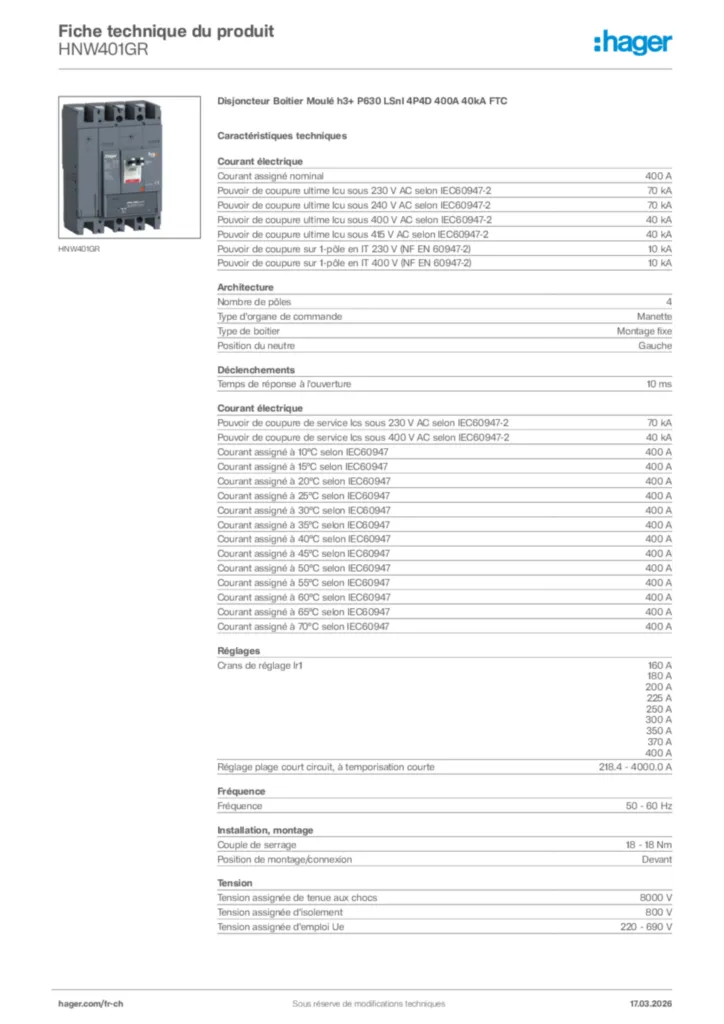

Fiche technique
