    • Accueil
    • Catalogue
    • Appa­reils modu­laires
    • Appa­reils de protec­tion et acces­soires
    • Disjonc­teurs modu­laires (MCB)
    • HMX120
    Disjoncteur Hager MCB, nombre de pôles (total) 1, tension assignée 230 V, caractéristique de déclenchement C, courant assigné 20 A, largeur en unités de division 1.5
    EAN
    3250613231835
    E-nr.
    807 120 124
    VPE
    1 pc.
    Groupe de rabais
    N4
    • Disjonc­teurs modu­laires (MCB)

    Disjoncteur Hager MCB 1P 230V type C 20A 1.5UM HMX120

    Prix*
    87.00 CHF
    / pc. *
    87.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Disjoncteur Hager MCB 1P 230V type C 20A 1.5UM

    HMX120

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (11)
    • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
    • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
    • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)
    • bobine à émis­sion 2 produit(s) disponible(s)

    Complétez votre système

    • Fonc­tions inter­ve­rouillage
    • Fonc­tions de sépa­ra­tion de phase
    • Cache-­borne
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Déclen­cheur à sous-­ten­sion
    • bobine à émis­sion
    • Bloc de contact auxi­liaire
    • MZN175

      Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
      14.55 CHF  / pc.*
    • MZN176

      Fil de verrouillage pour produits modulaires
      18.65 CHF  / 10 pc.*
    • MZN131

      Jeu de 3 séparateurs de phase
      28.65 CHF  / jeu*
    • MZN130

      Cache borne 1P
      6.15 CHF  / pc.*
    • LZ060

      Intercalaire de dissipation
      1.45 CHF  / pc.*
    • MZ206

      Bobine manque tension 230V AC
      57.70 CHF  / pc.*
    • MZ204

      Bobine à émission 24-48V AC 12-48V DC
      60.90 CHF  / pc.*
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      57.70 CHF  / pc.*
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      26.60 CHF  / pc.*
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      22.95 CHF  / pc.*
    • MZ221

      Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
      25.55 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      1P
    Tension
    • Tension assi­gnée d'em­ploi Ue
      240 - 415 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      3,5 - 5,0 Nm
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne à vis
    • Couple de serrage nominal borne basse
      3,60 - 3,60 Nm
    • Couple de serrage nominal borne haute
      3,60 - 3,60 Nm
    Courant élec­trique
    • Courant assigné nominal
      20 A
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      50 kA
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      50 kA
    Puis­sance
    • Puis­sance dissipée totale sous IN
      2 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      4000
    • Endu­rance méca­nique nombre de manœuvres
      20000
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 70 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 50 mm²
    • Section de raccor­de­ment en câble souple
      50 mm²
    • Section de raccor­de­ment en câble rigide
      70 mm²
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      Pout tous climats
    • Tempé­ra­ture de service
      -25 - 70 °C
    Capa­cité
    • Nombre de modules
      1,50
    Connec­ti­vité
    • Aligne­ment des bornes hautes pour appa­reils modu­laires
      Bornes alignées
    • Aligne­ment des bornes basses pour appa­reils modu­laires
      Bornes alignées
    Dimen­sions
    • Hauteur
      90 mm
    • Largeur
      27 mm
    • Profon­deur
      70 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Document PEP en-GB 2025-11-20
    PDF
    67,85 MB
    REACH declaration HMX120
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HMX120 | Hager Suisse

      Image produit HMX120

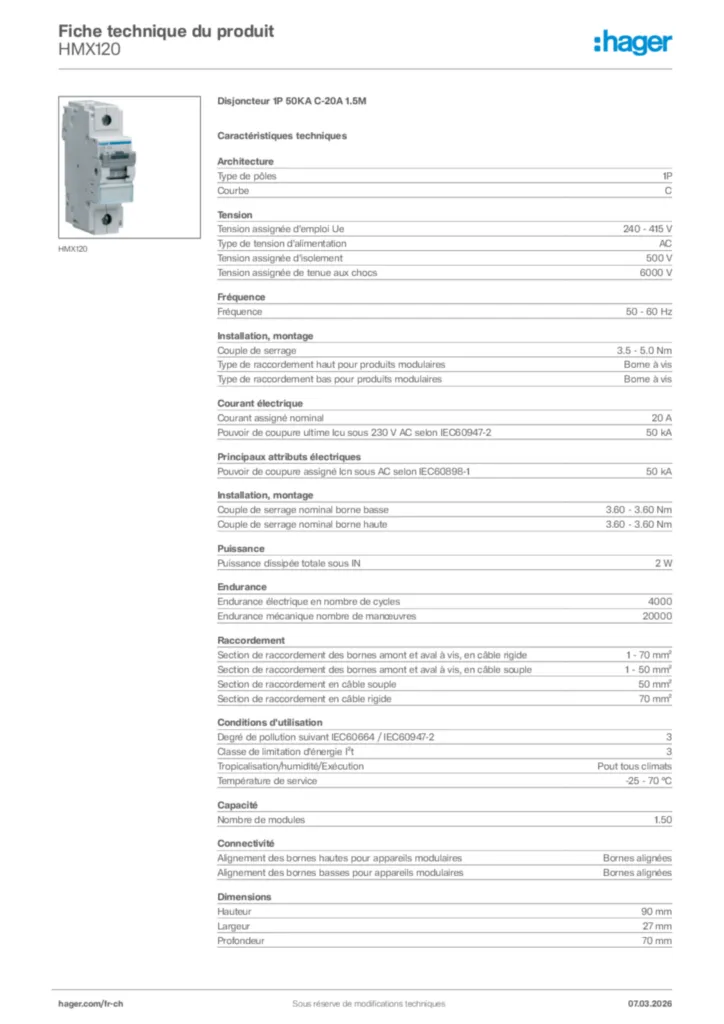

    • Fiche technique

      Image Hager Fiche technique du produit HMX120 | Hager Suisse

      Hager Fiche technique du produit HMX120

      Disjoncteur 1P 50KA C-20A 1.5M

      PDF

    • Guide d'installation

      Image notice verrouillage manette disjoncteur 125A modulaire | Hager Suisse

      notice verrouillage manette disjoncteur 125A modulaire

      Guide d'installation International 2020-01-01

      PDF
      26,38 kB
    Plus de téléchargements

    Découvrez les autres produits de cette gamme

      5
    • 1
      NDN325 - Disjoncteur Hager MCB 3P 415V type D 25A Icn 10kA Icu 15kA 3UM
      NDN325
      Disjoncteur 3P 10kA/15kA D-25A 3M
      Prix*
      127.00 CHF
      / pc. *
      127.00 CHF
      / pc. *
    • 2
      NCN325 - Disjoncteur Hager MCB 3P 415V type C 25A Icn 10kA Icu 15kA 3UM
      NCN325
      Disjoncteur 3P 10kA/15kA C-25A 3M
      Prix*
      90.70 CHF
      / pc. *
      90.70 CHF
      / pc. *
    • 3
      NCN332 - Disjoncteur Hager MCB 3P 415V type C 32A Icn 10kA Icu 15kA 3UM
      NCN332
      Disjoncteur 3P 10kA/15kA C-32A 3M
      Prix*
      97.20 CHF
      / pc. *
      97.20 CHF
      / pc. *
    • 4
      NDN316 - Disjoncteur Hager MCB 3P 415V type D 16A Icn 10kA Icu 15kA 3UM
      NDN316
      Disjoncteur 3P 10kA/15kA D-16A 3M
      Prix*
      110.50 CHF
      / pc. *
      110.50 CHF
      / pc. *
    • 5
      NCN206 - Disjoncteur Hager MCB 2P 415V type C 6A Icn 10kA Icu 15 kA 2UM
      NCN206
      Disjoncteur 2P 10kA/15kA C-6A 2M
      Prix*
      72.20 CHF
      / pc. *
      72.20 CHF
      / pc. *
    *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
