Alignement des bornes hautes pour produits modulaires
Bornes alignées
Alignement des bornes basses pour produits modulaires
Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
15 kA
Tension assignée d'emploi Ue
415 V
Type de tension d'alimentation
AC
Fréquence assignée
50/60 Hz
Tension
Tension assignée d'isolement
500 V
Tension assignée de tenue aux chocs
6000 V
Intensité du courant
Courant assigné nominal
125 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1
7.5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
10 / 20 In
Courant assigné à 40°C selon IEC 60947
125 A
Courant assigné à 45°C selon IEC 60947
122 A
Courant assigné à 50°C selon IEC 60947
119 A
Courant assigné à 55°C selon IEC 60947
115.7 A
Courant assigné à 60°C selon IEC 60947
112 A
Courant assigné à 65°C selon IEC 60947
109.1 A
Courant assigné à 70°C selon IEC 60947
105.6 A
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
4.5 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)
4.5 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
15 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
15 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2
50 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-2
15 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
15 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
15 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
15 kA
Courant / température
Courant assigné à 30°C
125 A
Courant assigné à 35°C
122 A
Courant assigné à 40°C
119 A
Courant assigné à 45°C
115.7 A
Courant assigné à 50°C
112 A
Courant assigné à 55°C
109.1 A
Courant assigné à 60°C
105.6 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
Dimensions
Profondeur produit installé
70 mm
Hauteur produit installé
90 mm
Largeur produit installé
80 mm
Fréquence
Fréquence
50 à 60 Hz
Puissance
Puissance dissipée totale sous IN
34.93 W
Puissance dissipée par pôle à In
12 W
Endurance
Endurance électrique en nombre de cycles
4000
Endurance mécanique nombre de manoeuvres
20000
Installation, montage
Type de raccordement haut pour produits modulaires
Borne à vis
Type de loquet haut pour produits modulaires
Plastique
Type de loquet bas pour produits modulaires
Plastique
Type de raccordement bas pour produits modulaires
Borne à vis
Démontabilité haute pour produits modulaires
Oui
Démontabilité basse pour produits modulaires
Oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple
1 / 50 mm²
Section de raccord bornes aval en câble rigide
1 / 70 mm²
Section de raccordement des bornes amont à vis, en câble rigide
1 / 70 mm²
Section de raccordement des bornes amont à vis, en câble souple
1 / 50 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide
1 / 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
1 / 50 mm²
Standards
Texte norme
EN 60898-1 ; IEC 60947-2
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP20
Conformité REACH
Oui
Conforme à la directive RoHS
Oui
Sans halogène
Non
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2
3
Altitude
2000 m
Température
Température de calibration
30 °C
Documents

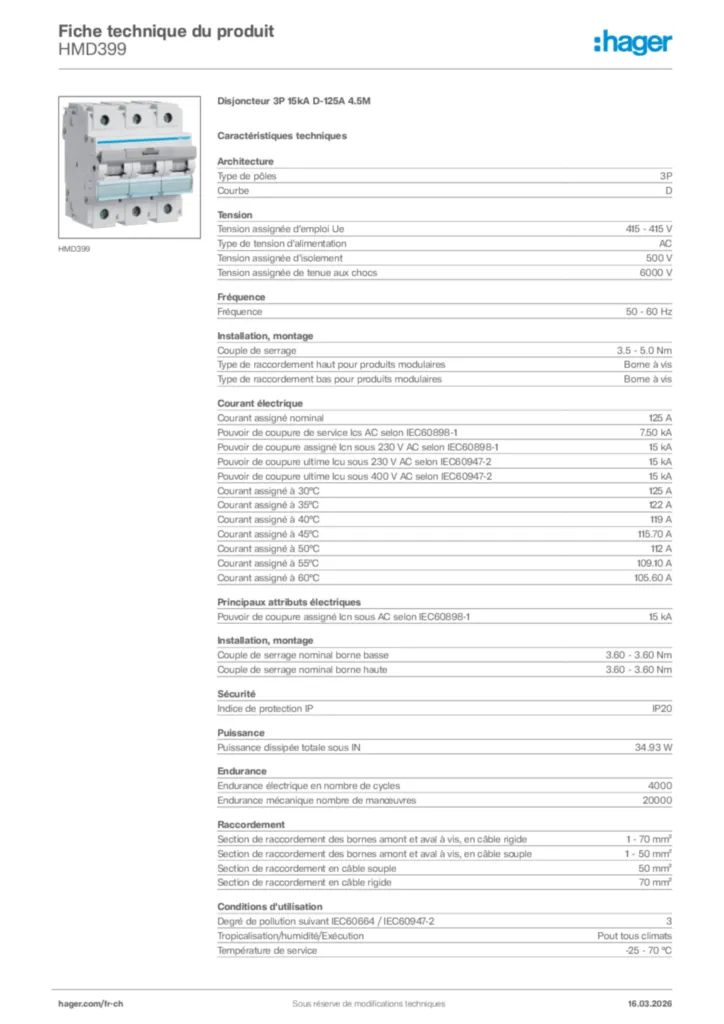

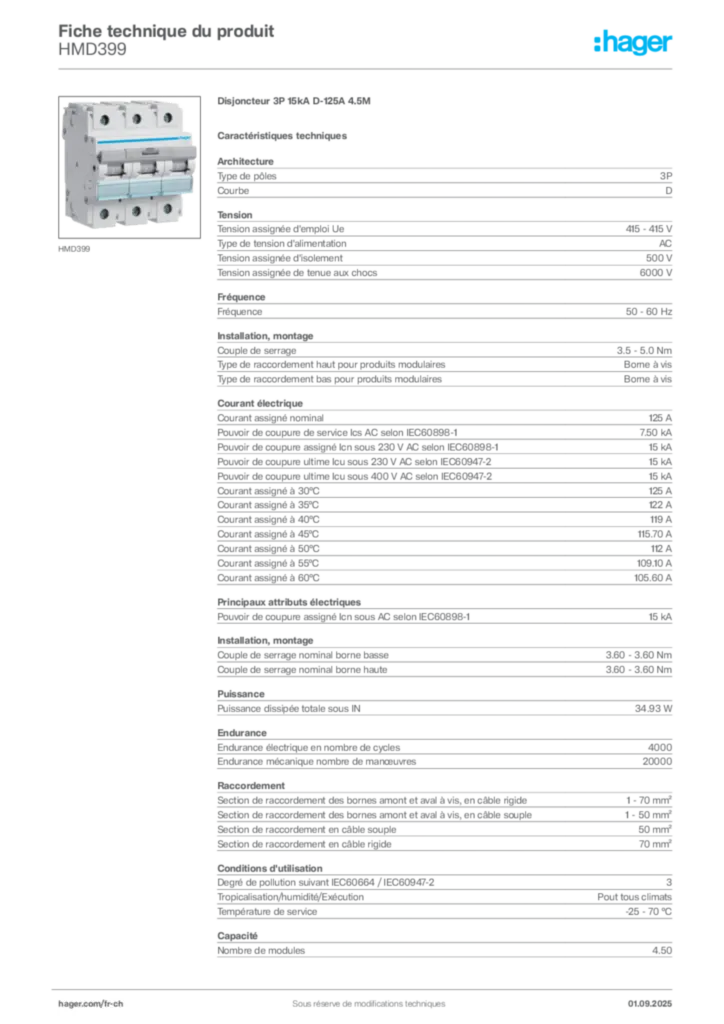

Image produit
