Disjoncteur 2P 15kA C-125A 3M HMC299

Name: HMC299
Brand: Hager
SKU: HMC299
Price: 291 CHF

EAN

3250613230180

E-nr.

806 158 104

VPE

1 pc.

Groupe de rabais

Prix*

291.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

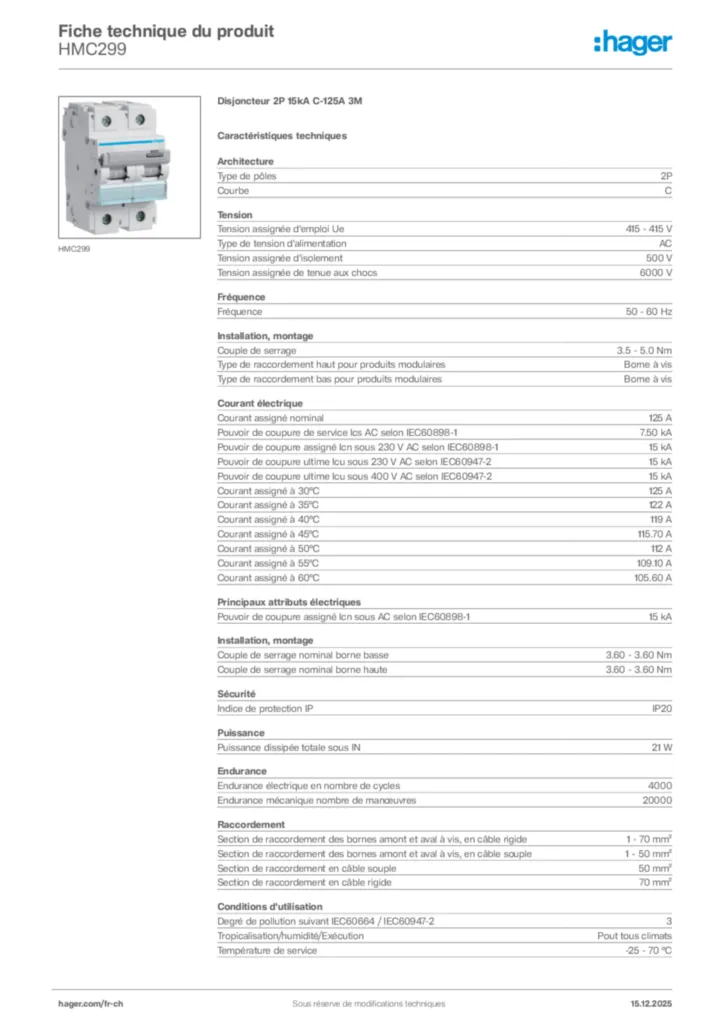

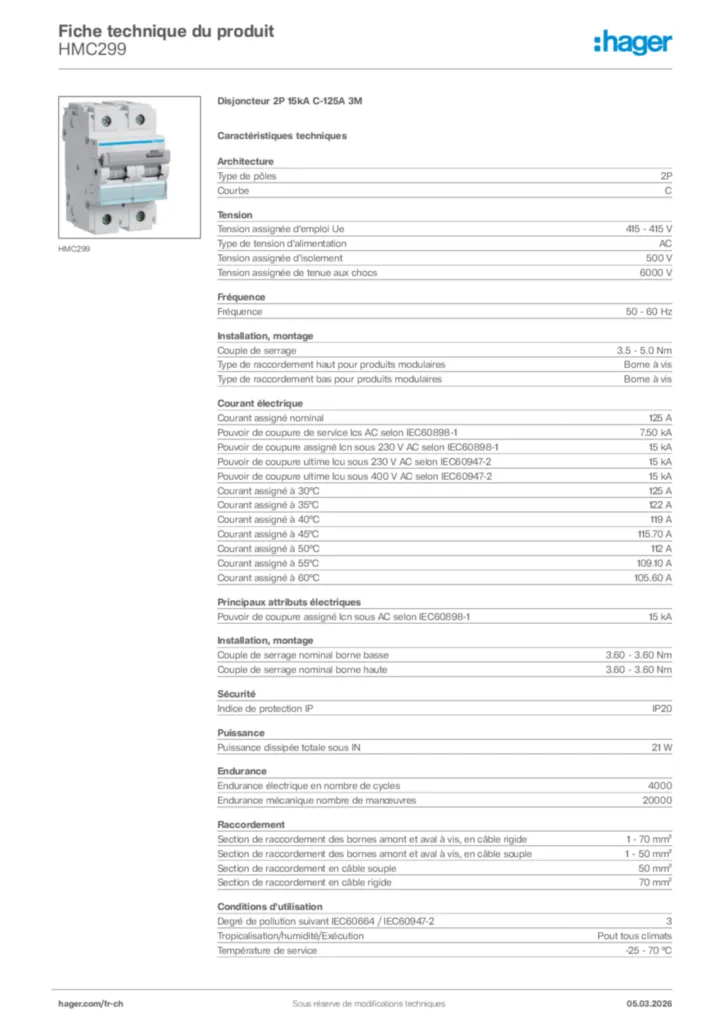

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Voir plus 5 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

2P
Courbe

C

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis

Courant assigné nominal

125 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

15 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à 30°C

125 A
Courant assigné à 35°C

122 A
Courant assigné à 40°C

119 A
Courant assigné à 45°C

115,70 A
Courant assigné à 50°C

112 A
Courant assigné à 55°C

109,10 A
Courant assigné à 60°C

105,60 A

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

15 kA
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Puissance dissipée totale sous IN

21 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²

Degré de pollution suivant IEC60664 / IEC60947-2

3
Tropicalisation/humidité/Exécution

Pout tous climats

Nombre de modules

3

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

53 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
