Interrupteur de charge INC Hager 3L 630A montage frontal indication de coupure HA358
EAN
3250613113582
E-nr.
550 400 510
VPE
1 pc.
Groupe de rabais
H2
Prix*
1 040,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire électrique 2 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 2 produit(s) disponible(s)
Complétez votre système
-
HZ023
Contact auxiliaire 2x 1NO+NC h125-630
62.60 CHF / pc.*
-
HZC002
Poignée noire pour app 100-630A
80.50 CHF / pc.* -
HZC003Poignée noire pour app 630-1600A
165.00 CHF / pc.*
-
HZC101
Axe 200 mm pour appareillage de 63 à 630A
22.40 CHF / pc.* -
HZC102Axe 320 mm pour appareillage de 63 à 630A
28.75 CHF / pc.*
-
HZ035
Ecran de protection des plages amont et aval h400-630 3P
35.75 CHF / pc.* -
HZC205Capot cache borne 3P inter. 400-630A
66.50 CHF / pc.*
-
HZ076
BORNES A CAGE POUR HA358
115.00 CHF / pc.* -
HZ186BORNES A CAGE DOUBLE POUR HA358
230.00 CHF / pc.*

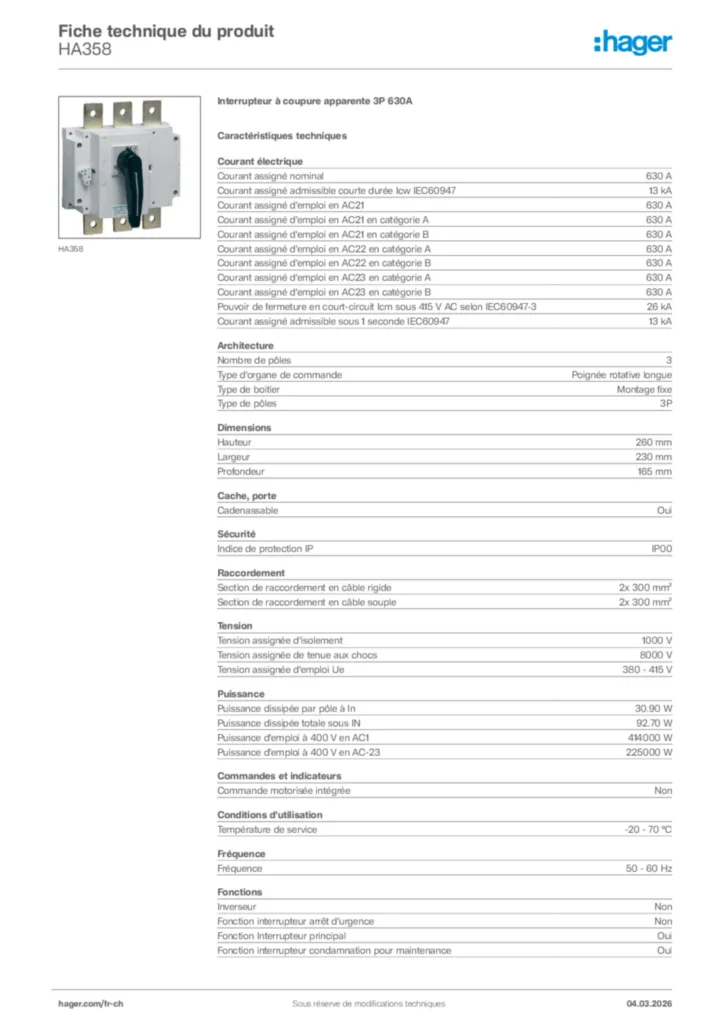

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné admissible courte durée Icw IEC6094713 kA
-
Courant assigné d'emploi en AC21630 A
-
Courant assigné d'emploi en AC21 en catégorie A630 A
-
Courant assigné d'emploi en AC21 en catégorie B630 A
-
Courant assigné d'emploi en AC22 en catégorie A630 A
-
Courant assigné d'emploi en AC22 en catégorie B630 A
-
Courant assigné d'emploi en AC23 en catégorie A630 A
-
Courant assigné d'emploi en AC23 en catégorie B630 A
-
Pouvoir de fermeture en court-circuit Icm sous 415 V AC selon IEC60947-326 kA
-
Courant assigné admissible sous 1 seconde IEC6094713 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative longue
-
Type de boitierMontage fixe
-
Type de pôles3P
Dimensions
-
Hauteur260 mm
-
Largeur230 mm
-
Profondeur165 mm
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP00
Raccordement
-
Section de raccordement en câble rigide2x 300 mm²
-
Section de raccordement en câble souple2x 300 mm²
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In30,90 W
-
Puissance dissipée totale sous IN92,70 W
-
Puissance d'emploi à 400 V en AC1414000 W
-
Puissance d'emploi à 400 V en AC-23225000 W
Commandes et indicateurs
-
Commande motorisée intégréeNon
Conditions d'utilisation
-
Température de service-20 - 70 °C
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Installation, montage
-
Couple de serrage40 - 45 Nm
