Interrupteur sectionneur Hager HAE416 4L 160A HAE416

Name: HAE416
Brand: Hager
SKU: HAE416
Price: 227 CHF

EAN

3250613140427

E-nr.

550 406 004

VPE

1 pc.

Groupe de rabais

Prix*

227,00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

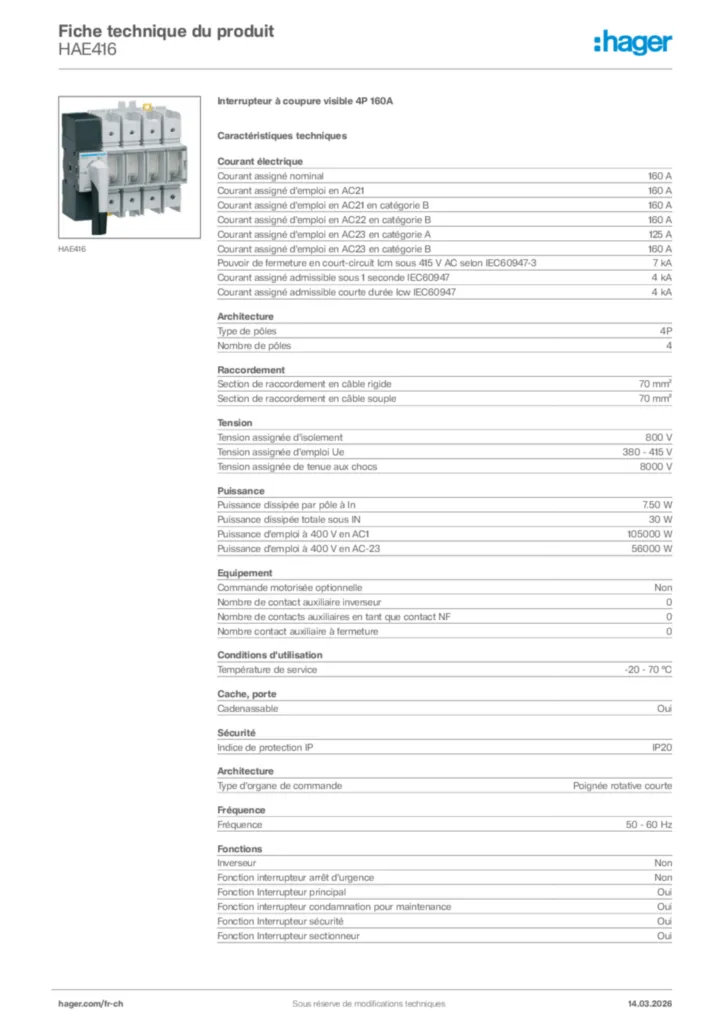

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Poignée pour armoire électrique 1 produit(s) disponible(s)
Axe de commutateur 3 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant assigné d'emploi en AC21

160 A
Courant assigné d'emploi en AC21 en catégorie B

160 A
Courant assigné d'emploi en AC22 en catégorie B

160 A
Courant assigné d'emploi en AC23 en catégorie A

125 A
Courant assigné d'emploi en AC23 en catégorie B

160 A
Pouvoir de fermeture en court-circuit Icm sous 415 V AC selon IEC60947-3

7 kA
Courant assigné admissible sous 1 seconde IEC60947

4 kA
Courant assigné admissible courte durée Icw IEC60947

4 kA

Section de raccordement en câble rigide

70 mm²
Section de raccordement en câble souple

70 mm²

Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

380 - 415 V
Tension assignée de tenue aux chocs

8000 V

Puissance dissipée par pôle à In

7,50 W
Puissance dissipée totale sous IN

30 W
Puissance d'emploi à 400 V en AC1

105000 W
Puissance d'emploi à 400 V en AC-23

56000 W

Commande motorisée optionnelle

Non
Nombre de contact auxiliaire inverseur

0
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre contact auxiliaire à fermeture

0

Température de service

-20 - 70 °C

Cadenassable

Oui

Indice de protection IP

IP20

Type de pôles

4P
Nombre de pôles

4
Type d'organe de commande

Poignée rotative courte

Fréquence

50 - 60 Hz

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

7,71

Couple de serrage

4 - 4,4 Nm

Type de connection / prise

Borne à vis

Hauteur

84 mm
Largeur

135 mm
Profondeur

132 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Attestations et documents

REACH declaration HAE416 (english)

PDF

103,10 kB

RoHS declaration HAE416 (english)

PDF

103,59 kB
