Interrupteur coupure apparente 3P 100A HAC310

Name: HAC310
Brand: Hager
SKU: HAC310
Price: 125 CHF

EAN

3250613140298

E-nr.

550 400 702

VPE

1 pc.

Groupe de rabais

Prix*

125.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

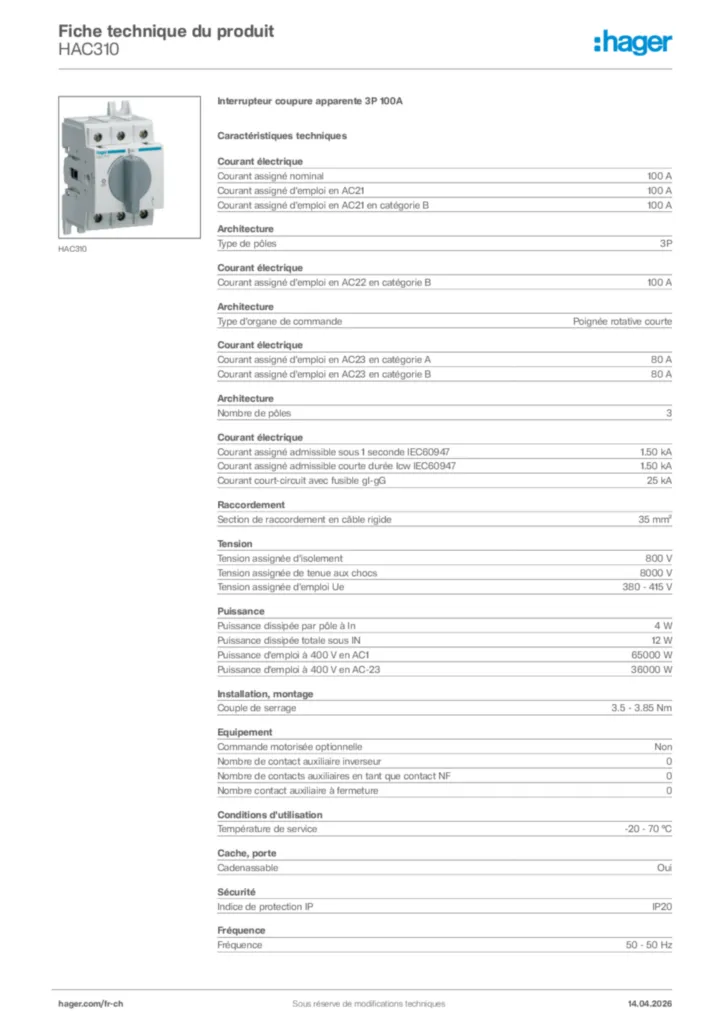

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Poignée pour armoire électrique 1 produit(s) disponible(s)
Axe de commutateur 3 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

100 A
Courant assigné d'emploi en AC21

100 A
Courant assigné d'emploi en AC21 en catégorie B

100 A
Courant assigné d'emploi en AC22 en catégorie B

100 A
Courant assigné d'emploi en AC23 en catégorie A

80 A
Courant assigné d'emploi en AC23 en catégorie B

80 A
Courant assigné admissible sous 1 seconde IEC60947

1,50 kA
Courant assigné admissible courte durée Icw IEC60947

1,50 kA

Type de pôles

3P
Type d'organe de commande

Poignée rotative courte
Nombre de pôles

3

Section de raccordement en câble rigide

35 mm²

Tension assignée d'isolement

800 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

380 - 415 V

Puissance dissipée par pôle à In

4 W
Puissance dissipée totale sous IN

12 W
Puissance d'emploi à 400 V en AC1

65000 W
Puissance d'emploi à 400 V en AC-23

36000 W

Couple de serrage

3,5 - 3,85 Nm

Commande motorisée optionnelle

Non
Nombre de contact auxiliaire inverseur

0
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre contact auxiliaire à fermeture

0

Température de service

-20 - 70 °C

Cadenassable

Oui

Indice de protection IP

IP20

Fréquence

50 - 50 Hz

Type de connection / prise

Borne à vis

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

3

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Attestations et documents

RoHS-declaration 2023-10-20 (english)

PDF

33,32 kB

REACH-declaration 2023-10-20 (english)

PDF

32,88 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit HAC310
Guide d'installation

Interrupteur sectionneur HAB HAC / 20A-100A

Guide d'installation International 2022-04-08

PDF

1,72 MB
Appendice technique (mono-produit)

Appendice technique (mono-produit) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-04-13

PDF

835,39 kB

Declaration

Déclaration de conformité International 2022-09-07

PDF

635,00 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
