HAC308 - Interrupteur sectionneur Hager HAC308 3L 80A

Interrupteur sectionneur Hager HAC308 3L 80A HAC308

Name: HAC308
Brand: Hager
SKU: HAC308
Price: 116.5 CHF

EAN

3250613140281

E-nr.

550 400 602

VPE

1 pc.

Groupe de rabais

Prix*

116,50 CHF

/ pc. *

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

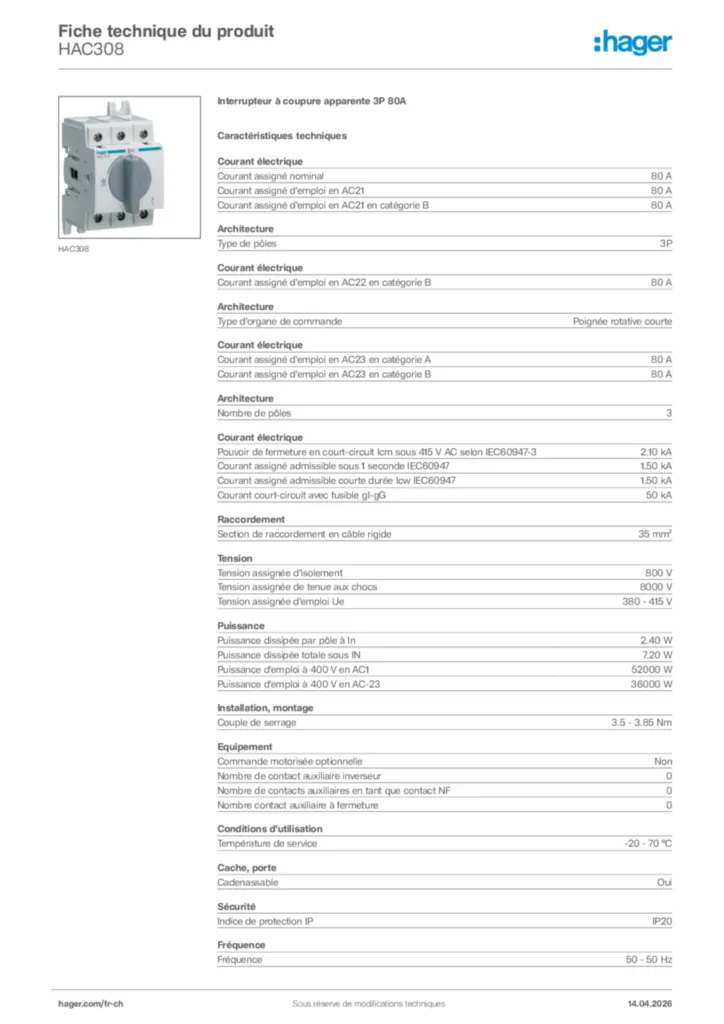

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Poignée pour armoire électrique 1 produit(s) disponible(s)
Axe de commutateur 3 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

80 A
Courant assigné d'emploi en AC21

80 A
Courant assigné d'emploi en AC21 en catégorie B

80 A
Courant assigné d'emploi en AC22 en catégorie B

80 A
Courant assigné d'emploi en AC23 en catégorie A

80 A
Courant assigné d'emploi en AC23 en catégorie B

80 A
Pouvoir de fermeture en court-circuit Icm sous 415 V AC selon IEC60947-3

2,10 kA
Courant assigné admissible sous 1 seconde IEC60947

1,50 kA
Courant assigné admissible courte durée Icw IEC60947

1,50 kA

Type de pôles

3P
Type d'organe de commande

Poignée rotative courte
Nombre de pôles

3

Section de raccordement en câble rigide

35 mm²

Tension assignée d'isolement

800 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

380 - 415 V

Puissance dissipée par pôle à In

2,40 W
Puissance dissipée totale sous IN

7,20 W
Puissance d'emploi à 400 V en AC1

52000 W
Puissance d'emploi à 400 V en AC-23

36000 W

Couple de serrage

3,5 - 3,85 Nm

Commande motorisée optionnelle

Non
Nombre de contact auxiliaire inverseur

0
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre contact auxiliaire à fermeture

0

Température de service

-20 - 70 °C

Cadenassable

Oui

Indice de protection IP

IP20

Fréquence

50 - 50 Hz

Type de connection / prise

Borne à vis

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

3

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Attestations et documents

REACH declaration HAC308 (english)

PDF

103,10 kB

RoHS declaration HAC308 (english)

PDF

103,59 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit HAC308
Guide d'installation

Interrupteur sectionneur HAB HAC / 20A-100A

Guide d'installation International 2022-04-08

PDF

1,72 MB
Annexe technique (produit unique)

Annexe technique (produit unique) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-04-13

PDF

835,39 kB

Declaration

Déclaration de conformité International 2022-09-07

PDF

635,00 kB
