Interrupteur de charge INC Hager 3L 125A montage frontal indication de coupure HA351
EAN
3250613113513
E-nr.
550 400 110
VPE
1 pc.
Groupe de rabais
H2
Prix*
220,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire électrique 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 3 produit(s) disponible(s)
Complétez votre système
-
HZ023
Contact auxiliaire 2x 1NO+NC h125-630
62.60 CHF / pc.*
-
HZC002
Poignée noire pour app 100-630A
80.50 CHF / pc.*
-
HZC101
Axe 200 mm pour appareillage de 63 à 630A
22.40 CHF / pc.* -
HZC102Axe 320 mm pour appareillage de 63 à 630A
28.75 CHF / pc.*
-
HZ033
Ecran de protection des plages amont et aval h125-160 3P
26.40 CHF / pc.* -
HZC201Capot cache borne 3P inter. 125-200A
49.95 CHF / pc.*
-
HZ073
BORNES A CAGE 3X160A
43.10 CHF / pc.* -
HZ183BORNES A CAGE DOUBLE POUR HA352
83.10 CHF / pc.* -
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
72.70 CHF / pc.*

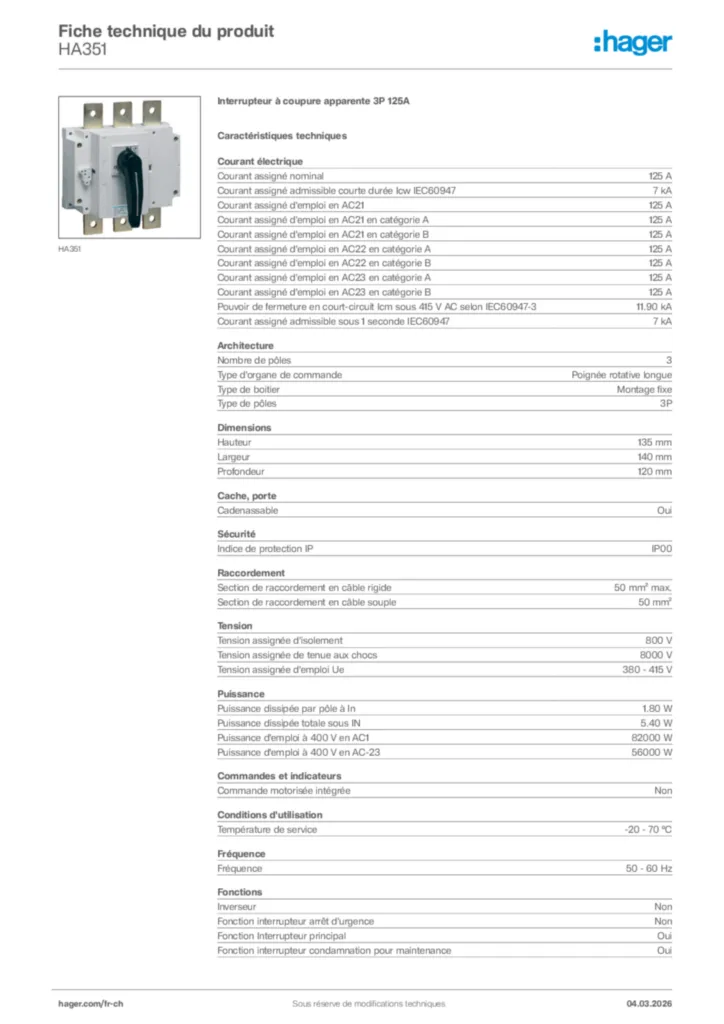

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal125 A
-
Courant assigné admissible courte durée Icw IEC609477 kA
-
Courant assigné d'emploi en AC21125 A
-
Courant assigné d'emploi en AC21 en catégorie A125 A
-
Courant assigné d'emploi en AC21 en catégorie B125 A
-
Courant assigné d'emploi en AC22 en catégorie A125 A
-
Courant assigné d'emploi en AC22 en catégorie B125 A
-
Courant assigné d'emploi en AC23 en catégorie A125 A
-
Courant assigné d'emploi en AC23 en catégorie B125 A
-
Pouvoir de fermeture en court-circuit Icm sous 415 V AC selon IEC60947-311,90 kA
-
Courant assigné admissible sous 1 seconde IEC609477 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative longue
-
Type de boitierMontage fixe
-
Type de pôles3P
Dimensions
-
Hauteur135 mm
-
Largeur140 mm
-
Profondeur120 mm
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP00
Raccordement
-
Section de raccordement en câble rigide50 mm² max.
-
Section de raccordement en câble souple50 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In1,80 W
-
Puissance dissipée totale sous IN5,40 W
-
Puissance d'emploi à 400 V en AC182000 W
-
Puissance d'emploi à 400 V en AC-2356000 W
Commandes et indicateurs
-
Commande motorisée intégréeNon
Conditions d'utilisation
-
Température de service-20 - 70 °C
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Installation, montage
-
Couple de serrage9 - 9,9 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HA351
-
Guide d'installation
Interrupteurs generaux HA 125-160A
Guide d'installation en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2021-05-17
PDF200,64 kB
Declaration
Déclaration de conformité International 2022-04-13
PDF777,14 kB
