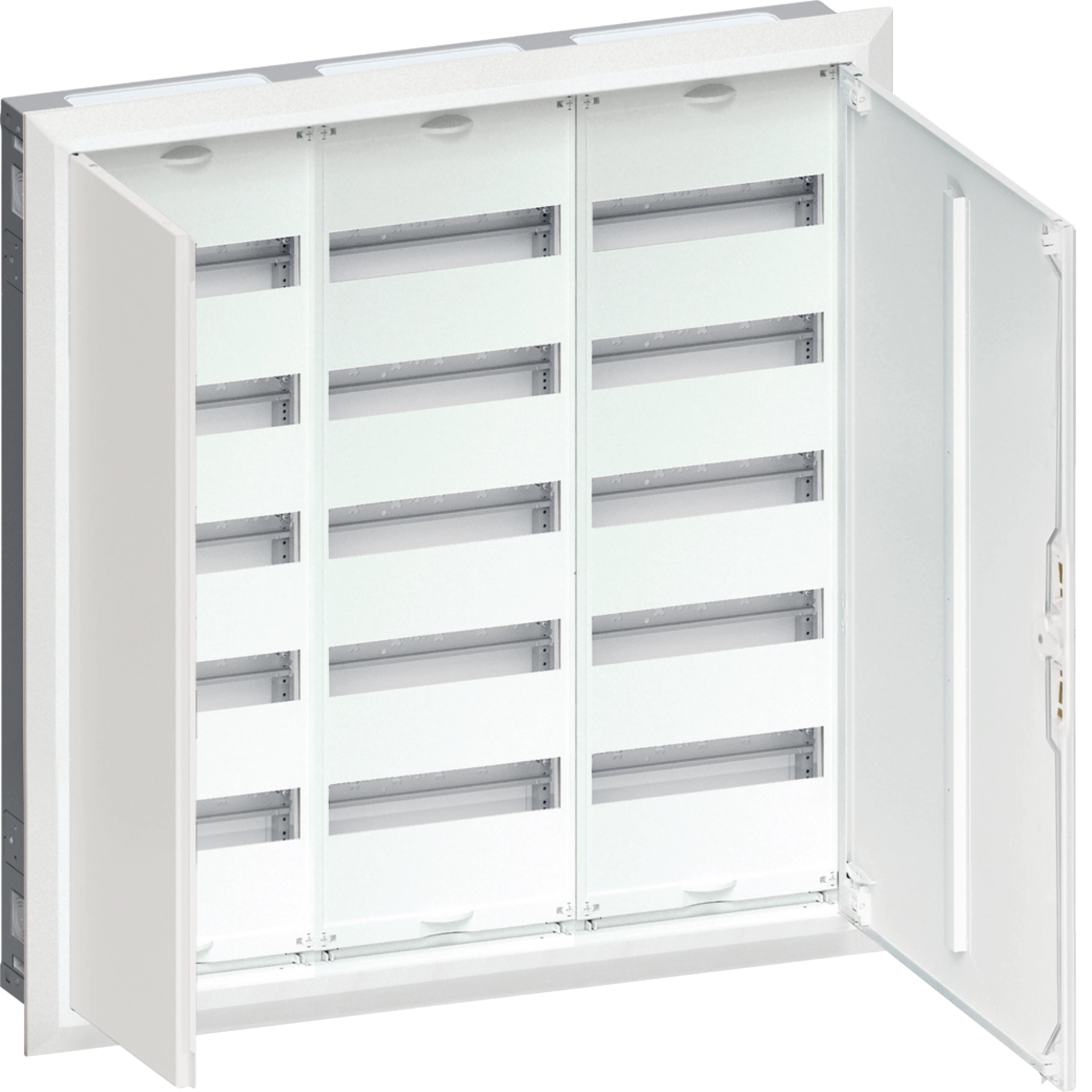

Distributeur ENC Hager univers 5-rangées 180UM porte IP30 800×800×110mm FWU53S1
Distributeur ENC Hager univers, mode de montage encastré, nombre de rangées 5, largeur en unités de division 180, indice de protection IP30, largeur 800 mm, hauteur 800 mm, profondeur 110 mm, matériau du boîtier acier, couleur blanc pur, numéro RAL 9010, rail DIN, type de couverture porte, type de couvercle fermé, type de fermeture bouton-poussoir
EAN
3250612739677
E-nr.
822 550 044
VPE
1 pc.
Groupe de rabais
F3
Prix*
771.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bande d'obturation 1 produit(s) disponible(s) -
Charnière pour systèmes de distribution 1 produit(s) disponible(s) -
Porte/panneau de commande 17 produit(s) disponible(s) -
Kit d'équipement pour VDI 4 produit(s) disponible(s) -
Accessoires pour bloc de jonction 2 produit(s) disponible(s) -
Système de verrouillage 12 produit(s) disponible(s)
Complétez votre système
-
S35S
Obturateur en bande 12 M
3.40 CHF / pc.*
-
FZ746S
Charnière de porte, univers, gauche, pour armoires IP44/54
12.40 CHF / jeu*
-
FZ011NPorte, univers, gauche, pleine, RAL 9010, pour coffret IP44/54 800x800mm
94.00 CHF / pc.* -
FZ010FTPorte, univers FW, droite, transparente, RAL 9010, pour coffret IP30 800x550mm
247.00 CHF / pc.* -
FZ010NVPorte, univers, droite, rainurée avec 90SL, RAL 9010, pour coffret IP3X 800x550mm
110.00 CHF / pc.* -
FZ010FPorte, univers FW, droite, pleine, RAL 9010, pour coffret IP30 800x550mm
105.50 CHF / pc.* -
FZ011FPorte, univers FW, gauche, pleine, RAL 9010, pour coffret IP30 800x800mm
82.70 CHF / pc.* -
FZ153FCadre, univers FW, avec porte pleine, IP30, 90SL, RAL9010, pour FWU53.., hauteur 13mm
279.00 CHF / pc.* -
FZ143NPorte univers gauche, transparente, pour armoire H:800xL:800mm
112.50 CHF / pc.* -
FZ010NM2Porte, univers, droite, multimédia pleine RAL9010, pour coffret IP3X 800x550mm
248.00 CHF / pc.* -
FZ011NMPorte, univers, gauche, multimédia rainurée, RAL 9010, pour coffret IP3X 800x800mm
175.50 CHF / pc.* -
FZ010NMPorte, univers, droite, multimédia rainurée, RAL 9010, pour coffret IP3X 800x550mm
248.00 CHF / pc.* -
FZ010NPorte, univers, droite, pleine, RAL 9010, pour coffret IP44 800x550mm
137.50 CHF / pc.* -
FZ011NVPorte, univers, gauche, rainurée avec 90SL, RAL 9010, pour coffret IP3X 800x800mm
88.20 CHF / pc.* -
FZ106N
Porte univers droite, transparente, pour armoire H:800xL:550mm
192.00 CHF / pc.* -
FZ010FMPorte, univers , droite, multimédia rainurée 90SL, RAL9010, coffret IP3X 800x550mm
251.00 CHF / pc.* -
FZ010FM2Porte, univers, droite multimédia pleine, 90SL RAL9010, pour coffret IP43 800x550mm
251.00 CHF / pc.* -
FZ011FMPorte, univers, gauche, multimédia rainurée, RAL9010, coffret IP3X 800x800mm
168.00 CHF / pc.* -
FZ153FM2Cadre avec porte droite pleine Multimédia RAL9010 pour FW53U.., profondeur 12mm
362.00 CHF / pc.*
-
UN31TN
Travée média, univers FW, avec plaque perforée, 450x250mm
138.00 CHF / pc.* -
UN41TNTravée média, univers FW, avec plaque perforée, 600x250mm
154.00 CHF / pc.* -
UN42TNTravée média, univers FW, avec plaque perforée, 600x500mm
177.00 CHF / pc.* -
UN51TNTravée média, univers FW, avec plaque perforée, 750x250mm
170.00 CHF / pc.*
-
KN00A
Support unisersel pour borniers SanVis
4.50 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.40 CHF / pc.*
-
FZ597
Fermeture, univers, avec 2 clés, pour IP43
16.80 CHF / pc.* -
FZ453NSerrure à clé n° 455 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ451NSerrure carré mâle de 7mm chromée avec 1 clé pour armoire Univers IP44/54
22.75 CHF / pc.* -
FZ450NSerrure triangle mâle 7mm chromée avec 1 clé pour armoire univers IP44/54
22.75 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.40 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.60 CHF / pc.* -
FZ451Serrure carré mâle de 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
26.00 CHF / pc.* -
FZ598NLoquet plastique de rechange pour armoire univers IP 44
11.30 CHF / pc.* -
FZ226Capuchon plombable, univers, pour porte IP44/54
10.60 CHF / pc.* -
FZ530NFermeture, univers, levier pivotant, pour armoires IP44/IP54
75.70 CHF / pc.* -
FZ531NSerrure, univers, levier pivotant, avec 2 clés Nr.1333, pour armoire IP44/54
129.50 CHF / pc.*
-
FZ276Kit de montage dans cloison creuse pour armoire FW encastrée
16.80 CHF / pc.* -
VZ405NKit de 4 pattes de fixation pour cloison creuse Volta, VegaD, FWU
31.50 CHF / pc.* -
U84Tpièce isolante
8.95 CHF / pc.* -
FZ279Prolongateur d´encastrement, 12 à 32mm, pour cadre de coffret encastré FWxxU
16.05 CHF / pc.* -
UZ01A4Tourelle haute, universZ, niveau bas, 4 pièces
5.80 CHF / pc.*
-
UZ31M1Plaque de montage, universN, 500x300mm, 1-section
41.15 CHF / pc.* -
UZ41M1Plaque de montage, universN, 650mm, 1-section
52.90 CHF / pc.* -
UZ51M1Plaque de montage, universN, 800x300mm, 1-section
50.45 CHF / pc.* -
UZ42M1Plaque de montage, universN, 650mm, 2-section
53.30 CHF / pc.* -
UZ52M1Plaque de montage, universN, 800x300mm, 2-section
125.50 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
74.00 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
113.50 CHF / pc.* -
UZ52M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 800mm
117.50 CHF / pc.*
-
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
23.65 CHF / pc.* -
ZZ44SFkit de liaison de support
8.05 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.90 CHF / pc.*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.75 CHF / pc.* -
KM25Asocle pour barrette
29.35 CHF / pc.*
-
M7240AGRAFE POUR FWU/LIFEA LARGEUR 60mm (10 pièces)
6.30 CHF / pc.*
-
FWU00C5Couvercle pour canal latéral pour coffret FWU hauteur 519mm
10.50 CHF / pc.* -
FWU00P1Plaque passe-cable pour coffret encastré FWU
14.85 CHF / pc.* -
FWU00F1Kit d´association pour coffrets univers FW, horizontale ou verticale
43.55 CHF / pc.*
-
US33A2Panneau antichoc, universN, 450x750mm, 9x12modules
132.50 CHF / pc.* -
US21A3Panneau antichoc, universN, 300x250mm, 2x12M, distance de la fente 125mm
29.70 CHF / pc.* -
US41A1Panneau antichoc, universN, 600x250mm, pleine
87.60 CHF / pc.* -
US33A1Panneau antichoc, universN, 450x750mm, pleine
105.00 CHF / pc.* -
US32A1Panneau antichoc, universN, 450x500mm, pleine
64.50 CHF / pc.* -
US31A1Panneau antichoc, universN, 450x250mm, pleine
49.85 CHF / pc.* -
US51A5Panneau antichoc, universN, 250x750mm, 5x12modules, distance 125mm
66.60 CHF / pc.* -
US41A5Panneau antichoc, universN, 600x250mm, 4x12M, distance de la fente 125mm
56.50 CHF / pc.* -
US31A3Panneau antichoc, universN, 450x250mm, 3x12M, distance de la fente 125mm
39.35 CHF / pc.* -
US21D1Panneau antichoc, universN, 300x250mm, pour 2 NH00 séparateur au rail DIN
58.70 CHF / pc.* -
US42A2Panneau antichoc, universN, 600x500mm, 8x12M
139.00 CHF / pc.* -
US13A1Panneau antichoc, universN, 150x750mm, pleine
90.50 CHF / pc.* -
US23A2Panneau antichoc, universN, 300x750mm, 6x12M
121.50 CHF / pc.* -
US13A2Panneau antichoc, universN, 150x750mm, 2x12M
102.50 CHF / pc.* -
US12A2Panneau antichoc, universN, 150x500mm, 2x12M
42.80 CHF / pc.* -
US11A2Panneau antichoc, universN, 150x250mm, 12M
26.20 CHF / pc.* -
US23A1Panneau antichoc, universN, 300x750mm, pleine
97.80 CHF / pc.* -
US22A1Panneau antichoc, universN, 300x500mm, pleine
62.80 CHF / pc.* -
US21A1Panneau antichoc, universN, 300x250mm, pleine
49.65 CHF / pc.* -
US11A1Panneau antichoc, universN, 150x250mm, pleine
32.40 CHF / pc.*
-
UZ005Étiquette d'identification, universN, fente de dispositif, 12 pièces
16.20 CHF / jeu* -
UZ006Bande de papier, universN, 5 pièces
15.20 CHF / jeu*
-
KXA04LHBorne de passage-phase, 4mm², 800V/32A, connection à vis
1.45 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles6
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré, Cloison creuse
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails15
-
Nombre rangées5
-
Nombre de travée de large3
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules180
Dimensions
-
Hauteur853 mm
-
Largeur853 mm
-
Profondeur125 mm
-
Hauteur d'encastrement802 mm
-
Largeur de montage810 mm
-
Profondeur de montage112 mm
-
Nombre d'unités de largeur36
Cache, porte
-
Nombre de portes2
-
Type de poignéeLoquet
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWU53S1
-

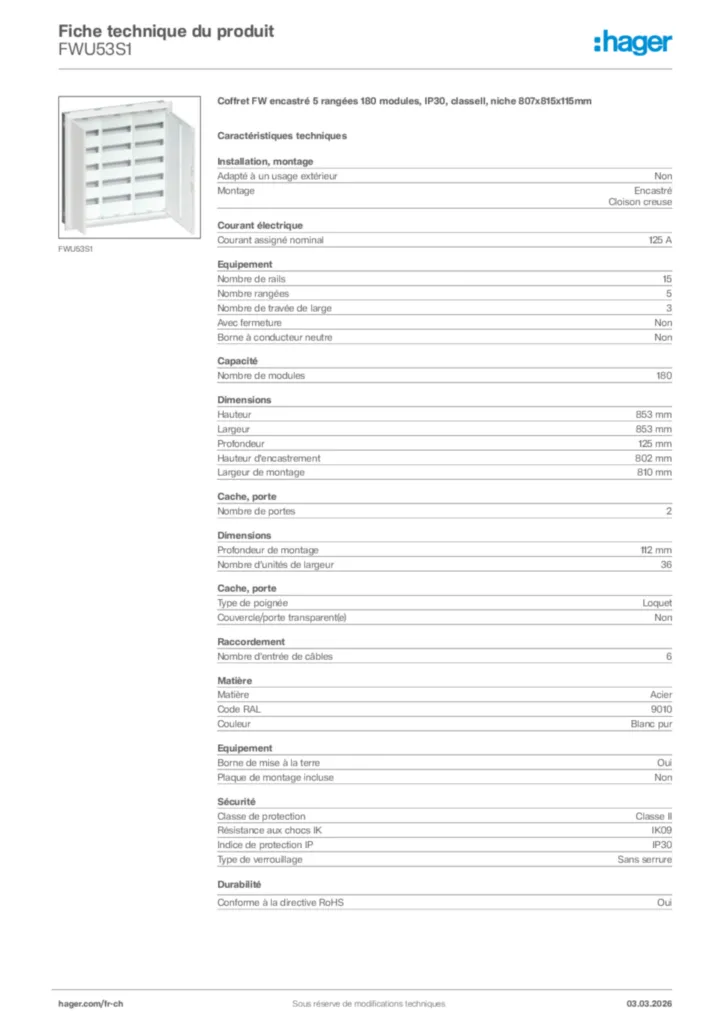

Fiche technique
Hager Fiche technique du produit FWU53S1
Coffret FW encastré 5 rangées 180 modules, IP30, classeII, niche 807x815x115mm
PDF -
Mode d'emploi
Mode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Guide d'installation International 2021-12-08
PDF11,44 MB
Guide d'installation International 2023-07-05
PDF756,29 kB -
BIM Objets Revit
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,34 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,37 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,35 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,38 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,36 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,35 MB
Range FW enclosures for CH (Lang. : en) IP30 with door with installation System no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,34 MB -
Guide
Handbook de-DE 2023-03-28
Guide de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Guide en-GB 2023-04-11
PDF5,83 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
Declaration
Déclaration de conformité International 2021-01-08
PDF289,50 kB
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MB
Declaration
Déclaration de conformité International 2022-08-29
PDF143,25 kB
