Contacteur de puissance Hager 3P 150A à AC-3 tension de bobine 230VAC EV150C
EAN
3250612236244
E-nr.
507 476 960
VPE
1 pc.
Groupe de rabais
31
Prix*
566.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Contact auxiliaire pour tableau de distribution 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Relais thermique de protection contre les surcharges 5 produit(s) disponible(s)
Complétez votre système
-
EVA003
Bloc de contacts auxiliaires 1NO+1NC pour EV040-170,EVN063-
8.45 CHF / pc.* -
EVA004Bloc de contacts auxiliaires 2NO+2NC pour EV040-170,EVN063-
15.35 CHF / pc.*
-
EVA104
Inter verrouillage pour EV080-170, EVN125-200
108.50 CHF / pc.*
-
EVB070D
Relais thermique 50 - 70 A pour EV080-170
182.00 CHF / pc.* -
EVB100D
Relais thermique 70 - 100 A pour EV080-170
229.00 CHF / pc.* -
EVB125D
Relais thermique 95 - 125 A pour EV080-170
259.00 CHF / pc.* -
EVB150D
Relais thermique 120 - 150 A pour EV080-170
281.00 CHF / pc.* -
EVB175D
Relais thermique 145 - 170 A pour EV080-170
289.00 CHF / pc.*

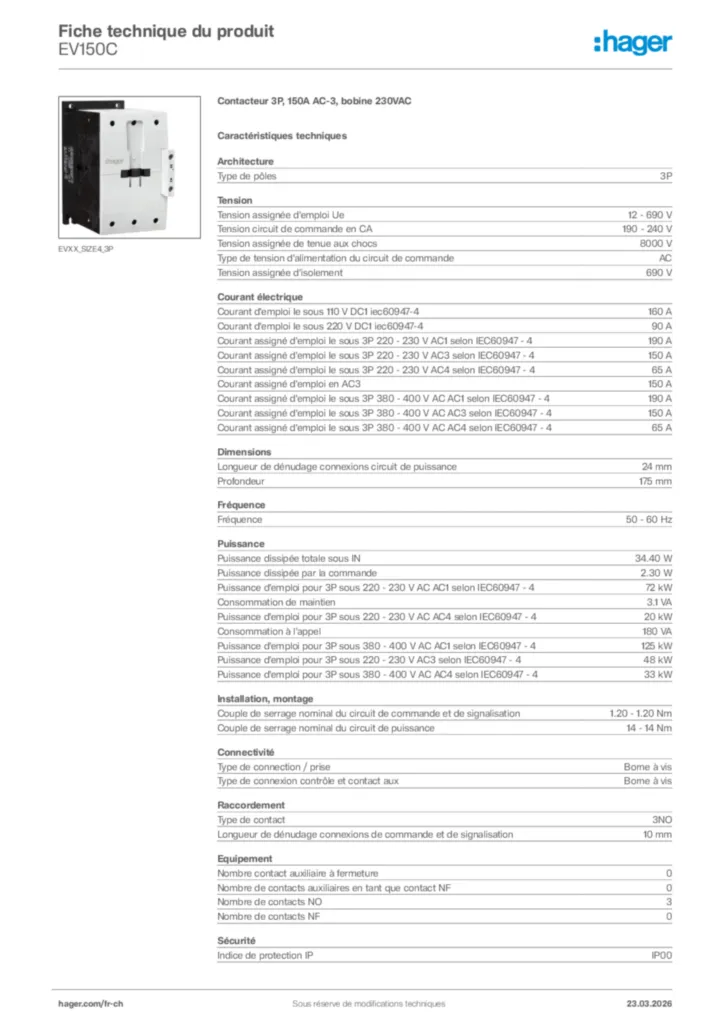

Caractéristiques techniques
Architecture
-
Type de pôles3P
Tension
-
Tension assignée d'emploi Ue690 - 690 V
-
Tension circuit de commande en CA190 - 240 V
-
Tension assignée de tenue aux chocs8000 V
-
Type de tension d'alimentation du circuit de commandeAC
-
Tension assignée d'isolement690 V
Courant électrique
-
Courant d'emploi Ie sous 110 V DC1 iec60947-4160 A
-
Courant d'emploi Ie sous 220 V DC1 iec60947-490 A
-
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC1 selon IEC60947 - 4190 A
-
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC3 selon IEC60947 - 4150 A
-
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC4 selon IEC60947 - 465 A
-
Courant assigné d'emploi en AC3150 - 150 A
-
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 4190 A
-
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC3 selon IEC60947 - 4150 A
-
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC4 selon IEC60947 - 465 A
Dimensions
-
Longueur de dénudage connexions circuit de puissance24 mm
-
Profondeur175 mm
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN34,40 W
-
Puissance dissipée par la commande2,30 W
-
Puissance d'emploi pour 3P sous 220 - 230 V AC AC1 selon IEC60947 - 472 kW
-
Puissance d'emploi pour 3P sous 220 - 230 V AC AC4 selon IEC60947 - 420 kW
-
Puissance d'emploi pour 3P sous 380 - 400 V AC AC1 selon IEC60947 - 4125 kW
-
Puissance d'emploi pour 3P sous 220 - 230 V AC3 selon IEC60947 - 448 kW
-
Puissance d'emploi pour 3P sous 380 - 400 V AC AC4 selon IEC60947 - 433 kW
Installation, montage
-
Couple de serrage nominal du circuit de commande et de signalisation1,20 - 1,20 Nm
-
Couple de serrage nominal du circuit de puissance14 - 14 Nm
Connectivité
-
Type de connection / priseBorne à vis
-
Type de connexion contrôle et contact auxBorne à vis
Raccordement
-
Type de contact3NO
-
Longueur de dénudage connexions de commande et de signalisation10 mm
Equipement
-
Nombre contact auxiliaire à fermeture0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre de contacts NO3
-
Nombre de contacts NF0
Sécurité
-
Indice de protection IPIP00
Conditions d'utilisation
-
Température de service-25 - 60 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
-
Température de stockage/transport-40 - 80 °C
Données environnementales
