EVB100D

Relais thermique 70 - 100 A pour EV080-170
Référence produit
EVB100D
EAN
3250612231959
Cond.
1 pc.
Groupe de rabais
31
Prix*
195.00 CHF / pc. *

Caractéristiques techniques

  • Architecture
    • Type de pôles
      • 3 P
    • Mode de fixation
      • montage direct
  • Principales caractéristiques électriques
    • Courant nominal
      • 100 A
  • Tension
    • Tension assignée d'isolement
      • 1000 V
    • Tension assignée de tenue aux chocs
      • 8000 V
  • Intensité du courant
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      • 70 / 100 Ir
    • Calibre du courant de réglage thermique à 30°
      • 70 / 73.3 / 77.5 / 81.3 / 85 / 88.8 / 92.5 / 96.3 / 100 A
  • Dimensions
    • Longueur de dénudage
      • 24 mm
    • Longueur de dénudage connexions circuit de puissance
      • 24 mm
  • Connexion
    • Section de raccordement câble rigide circuit de commande et signalisation
      • 1x (0.75 - 4) mm²
      • 2x (0.75 - 4) mm²
  • Configuration
    • Classe de déclenchement
      • Class 10
  • Accessoires inclus
    • Outillage pour connexions circuit de commande et signalisation
      • PZ2
      • Plat 1 - 6
  • Equipement
    • Nombre contact auxiliaire à ouverture
      • 1
    • Nombre contact auxiliaire à fermeture
      • 1
    • Nombre contact auxiliaire inverseur
      • 0
    • Nbre contact auxiliaire signal défaut
      • 2
  • Standards
    • Texte norme
      • EN 60947-4-1
      • IEC 60947-4-1
    • Directive européenne RoHs
      • conformité volontaire
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP00
  • Conditions d'utilisation
    • Température de service
      • -25…55 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 3
    • Température de stockage/transport
      • -25…55 °C

Documents

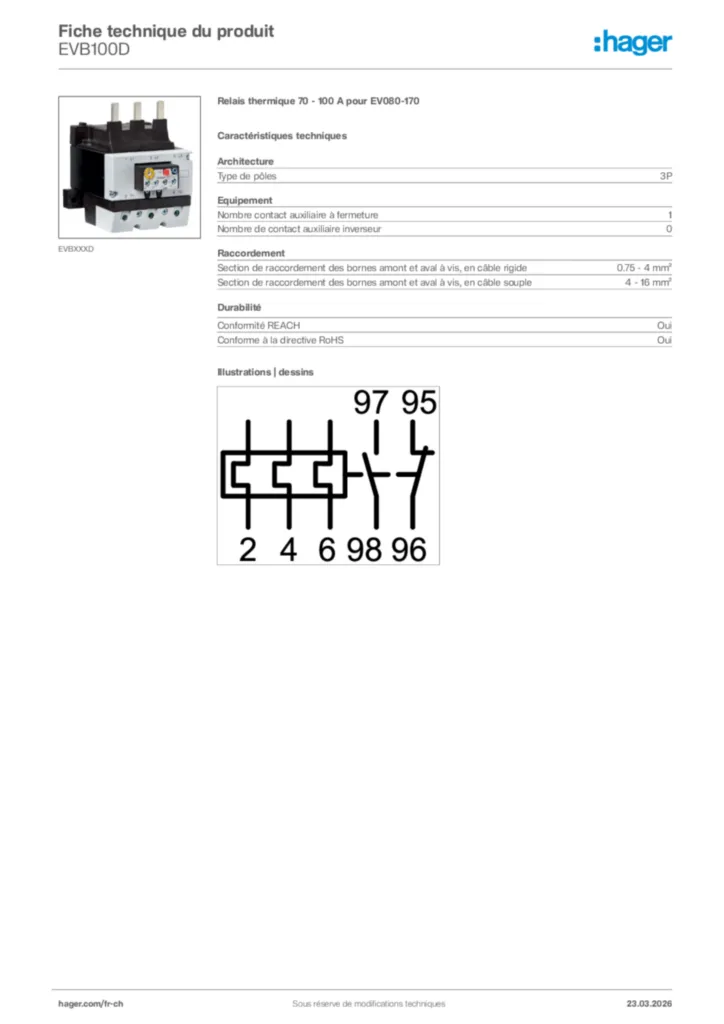

Image produit
