Contacteur de puissance Hager 3P 50A à AC-3 tension de bobine 24VAC EV050D

Name: EV050D
Brand: Hager
SKU: EV050D
Price: 169 CHF

Prix*

169.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

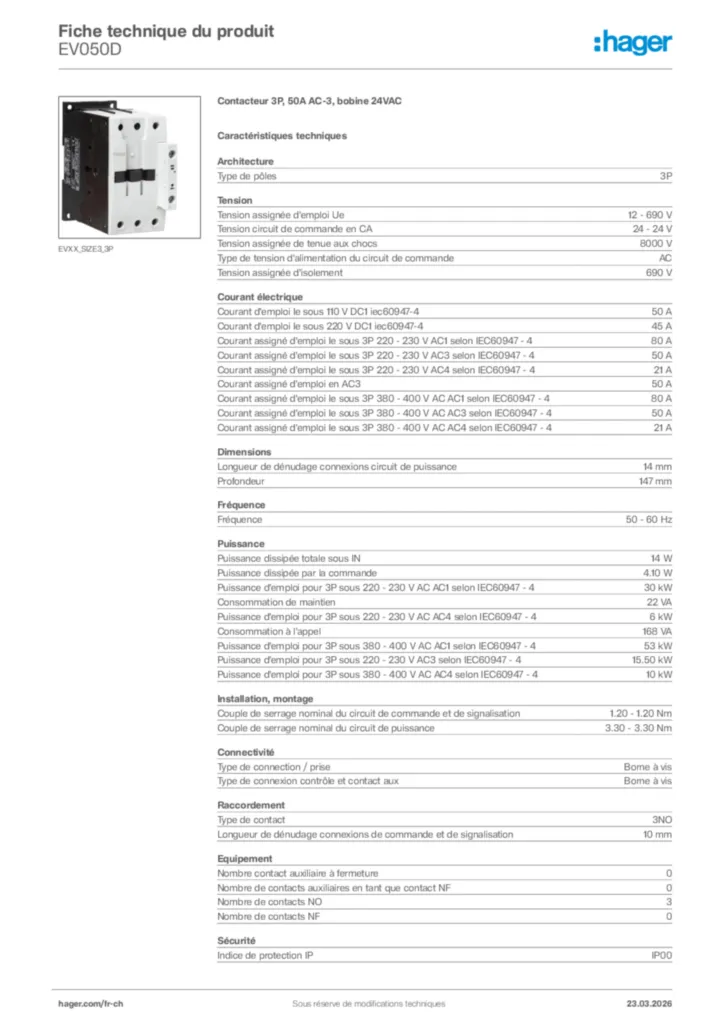

Télécharger la fiche produit

Complétez votre système

Adaptateur de câble auxiliaire 1 produit(s) disponible(s)
Relais thermique de protection contre les surcharges 4 produit(s) disponible(s)
Contact auxiliaire pour tableau de distribution 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Module de protection contre les surtensions 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P

Tension assignée d'emploi Ue

12 - 690 V
Tension circuit de commande en CA

24 - 24 V
Tension assignée de tenue aux chocs

8000 V
Type de tension d'alimentation du circuit de commande

AC
Tension assignée d'isolement

690 V

Courant d'emploi Ie sous 110 V DC1 iec60947-4

50 A
Courant d'emploi Ie sous 220 V DC1 iec60947-4

45 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC1 selon IEC60947 - 4

80 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC3 selon IEC60947 - 4

50 A
Courant assigné d'emploi Ie sous 3P 220 - 230 V AC4 selon IEC60947 - 4

21 A
Courant assigné d'emploi en AC3

50 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC1 selon IEC60947 - 4

80 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC3 selon IEC60947 - 4

50 A
Courant assigné d'emploi Ie sous 3P 380 - 400 V AC AC4 selon IEC60947 - 4

21 A

Longueur de dénudage connexions circuit de puissance

14 mm
Profondeur

147 mm

Fréquence

50 - 60 Hz

Puissance dissipée totale sous IN

14 W
Puissance dissipée par la commande

4,10 W
Puissance d'emploi pour 3P sous 220 - 230 V AC AC1 selon IEC60947 - 4

30 kW
Consommation de maintien

22 VA
Puissance d'emploi pour 3P sous 220 - 230 V AC AC4 selon IEC60947 - 4

6 kW
Consommation à l'appel

168 VA
Puissance d'emploi pour 3P sous 380 - 400 V AC AC1 selon IEC60947 - 4

53 kW
Puissance d'emploi pour 3P sous 220 - 230 V AC3 selon IEC60947 - 4

15,50 kW
Puissance d'emploi pour 3P sous 380 - 400 V AC AC4 selon IEC60947 - 4

10 kW

Couple de serrage nominal du circuit de commande et de signalisation

1,20 - 1,20 Nm
Couple de serrage nominal du circuit de puissance

3,30 - 3,30 Nm

Type de connection / prise

Borne à vis
Type de connexion contrôle et contact aux

Borne à vis

Type de contact

3NO
Longueur de dénudage connexions de commande et de signalisation

10 mm
Section de raccordement des bornes amont et aval à vis, en câble souple

2,50 - 50 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

0,75 - 4 mm²

Nombre contact auxiliaire à fermeture

0
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre de contacts NO

3
Nombre de contacts NF

0

Indice de protection IP

IP00

Température de service

-25 - 60 °C
Degré de pollution suivant IEC60664 / IEC60947-2

3
Température de stockage/transport

-40 - 80 °C

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
