Appareils modulaires

Disjoncteur différentiel 4P 6kA C-20A 30mA type A QC/QB ADM470QC

Name: ADM470QC
Brand: Hager
SKU: ADM470QC
Price: 217 CHF

EAN

3250611028000

E-nr.

805 180 064

VPE

1 pc.

Groupe de rabais

Prix*

217.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

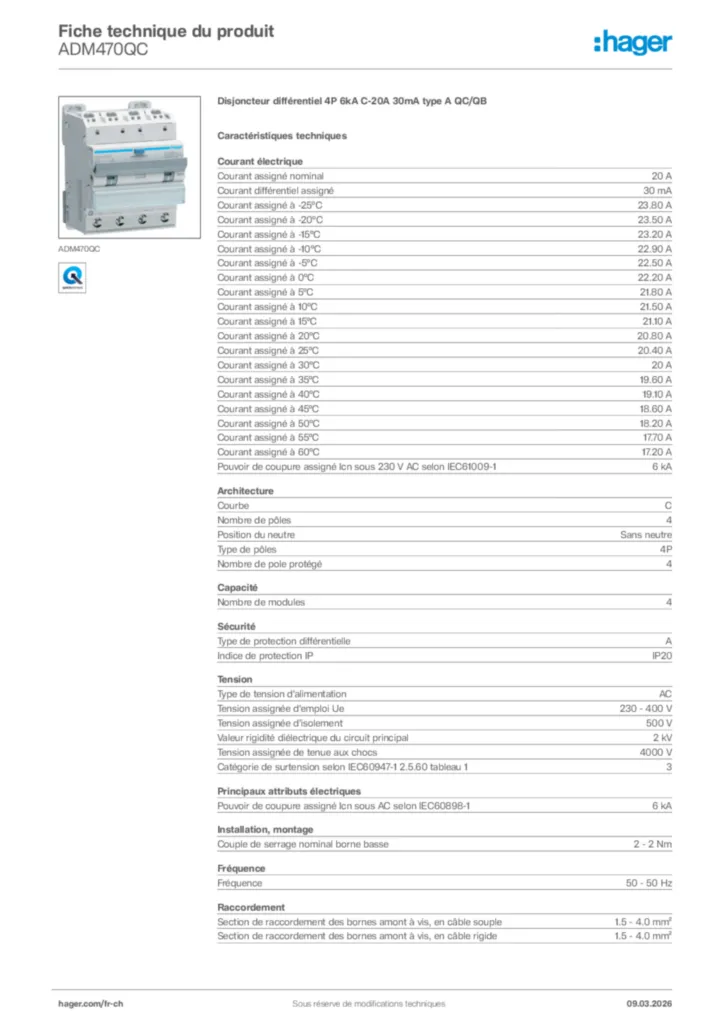

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Jeu de barres de phase modulaire 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

20 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

23,80 A
Courant assigné à -20°C

23,50 A
Courant assigné à -15°C

23,20 A
Courant assigné à -10°C

22,90 A
Courant assigné à -5°C

22,50 A
Courant assigné à 0°C

22,20 A
Courant assigné à 5°C

21,80 A
Courant assigné à 10°C

21,50 A
Courant assigné à 15°C

21,10 A
Courant assigné à 20°C

20,80 A
Courant assigné à 25°C

20,40 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,60 A
Courant assigné à 40°C

19,10 A
Courant assigné à 45°C

18,60 A
Courant assigné à 50°C

18,20 A
Courant assigné à 55°C

17,70 A
Courant assigné à 60°C

17,20 A

Courbe

C
Position du neutre

Sans neutre
Type de pôles

4P
Nombre de pole protégé

4

Nombre de modules

4

Type de protection différentielle

A
Indice de protection IP

IP20

Type de tension d'alimentation

AC
Tension assignée d'emploi Ue

230 - 400 V
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4000 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA
Couple de serrage nominal borne basse

2 - 2 Nm

Fréquence

50 - 50 Hz

Section de raccordement des bornes amont à vis, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1,5 - 4,0 mm²

Couple de serrage

2 - 2 Nm
Position de montage du produit sous 360°

Oui
Type de raccordement haut pour produits modulaires

QuickConnect
Type de raccordement bas pour produits modulaires

Borne bi-connect

Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C

Hauteur

84 mm
Largeur

71 mm
Profondeur

70 mm

Type de connection / prise

QuickConnect

Puissance dissipée totale sous IN

11,70 W

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

REACH-declaration 2023-10-20 (english)

PDF

33,09 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,38 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ADM470QC
Guide d'installation

Guide d'installation en-GB, fr-FR, de-DE, it-IT 2022-02-11

PDF

1,51 MB
Appendice technique (mono-produit)

Appendice technique (mono-produit) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2018-12-20

PDF

125,49 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
