Disjoncteur différentiel Hager RCBO quickconnect, nombre de pôles (total) 4, nombre de pôles protégés 4, tension assignée 400 V, caractéristique de déclenchement B, courant assigné 10 A, courant de défaut assigné 0.03 A, type de courant différentiel A, puissance de commutation assignée selon EN 61009 6 kA, largeur en unités de division 4

EAN

3250611027928

E-nr.

805 078 064

VPE

1 pc.

Groupe de rabais

Disjoncteurs différentiels avec protection contre les surintensités (RCBO)

Disjoncteur différentiel Hager RCBO QC 4P 400V car.B 10A 0.03A type A 6kA 4UM ADM410QC

Name: ADM410QC
Brand: Hager
SKU: ADM410QC
Price: 226 CHF

Prix*

226.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

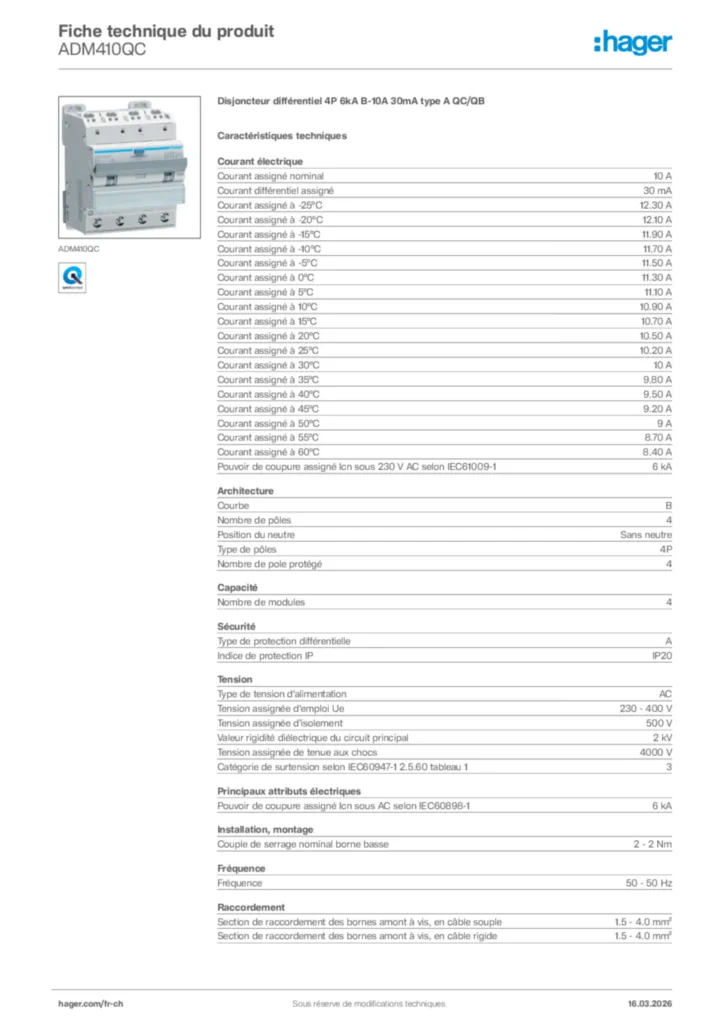

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Jeu de barres de phase modulaire 3 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

4P
Nombre de pole protégé

4
Courbe

B

Type de protection différentielle

A
Indice de protection IP

IP20

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 400 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3
Type de tension d'alimentation

AC
Valeur rigidité diélectrique du circuit principal

2 kV

Courant assigné nominal

10 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

12,30 A
Courant assigné à -20°C

12,10 A
Courant assigné à -15°C

11,90 A
Courant assigné à -10°C

11,70 A
Courant assigné à -5°C

11,50 A
Courant assigné à 0°C

11,30 A
Courant assigné à 5°C

11,10 A
Courant assigné à 10°C

10,90 A
Courant assigné à 15°C

10,70 A
Courant assigné à 20°C

10,50 A
Courant assigné à 25°C

10,20 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,80 A
Courant assigné à 40°C

9,50 A
Courant assigné à 45°C

9,20 A
Courant assigné à 50°C

9 A
Courant assigné à 55°C

8,70 A
Courant assigné à 60°C

8,40 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,80
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

6 kA

Puissance dissipée totale sous IN

9,70 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-55 - 70 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2

Couple de serrage nominal borne basse

2 - 2 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

4000

Section de raccordement des bornes amont à vis, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Nombre de modules

4

Hauteur

84 mm
Largeur

71 mm
Profondeur

70 mm

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
