Disjoncteur différentiel Hager RCBO quickconnect, nombre de pôles (total) 2, nombre de pôles protégés 1, tension assignée 230 V, caractéristique de déclenchement C, courant assigné 13 A, courant de défaut assigné 0.03 A, puissance de commutation assignée selon EN 61009 6 kA, largeur en unités de division 2

EAN

3250611027713

E-nr.

805 159 364

VPE

1 pc.

Groupe de rabais

Disjoncteurs différentiels avec protection contre les surintensités (RCBO)

Disjoncteur différentiel Hager RCBO QC 2P 230V car.C 13A 0.03A 6kA 2UM ADH913QC

Name: ADH913QC
Brand: Hager
SKU: ADH913QC
Price: 163.5 CHF

Prix*

163.50 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

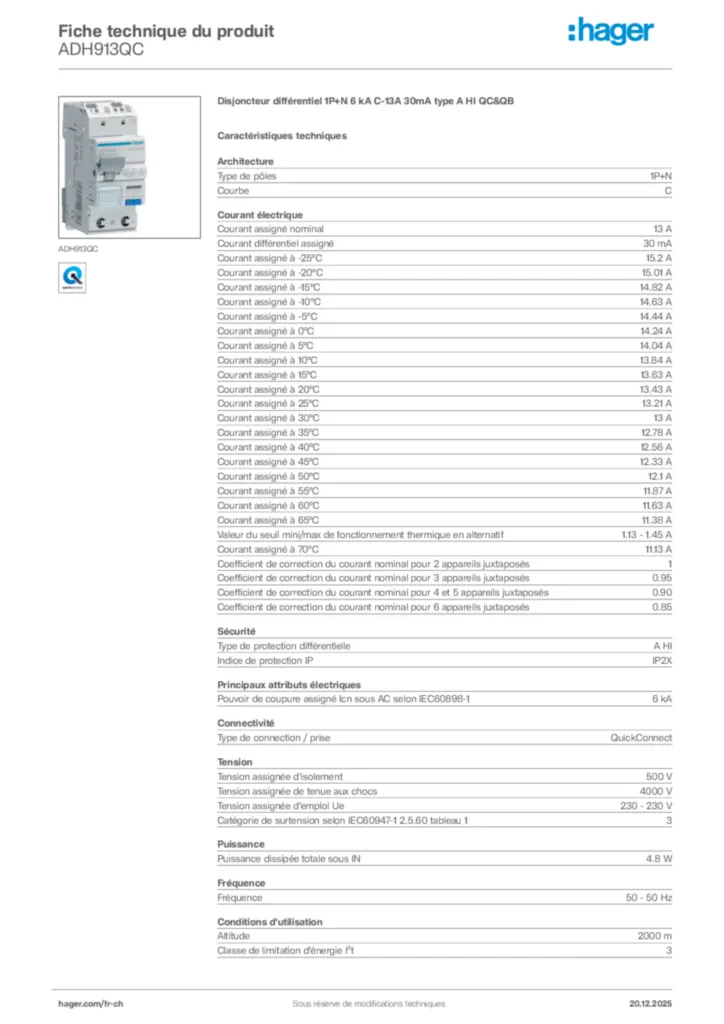

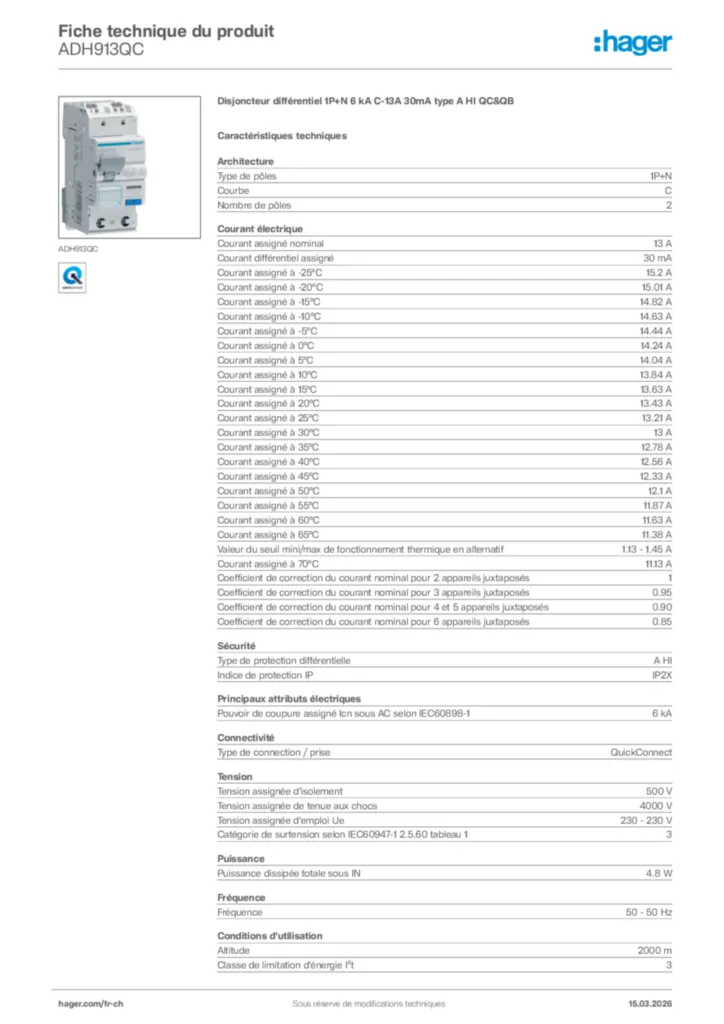

Télécharger la fiche produit

Complétez votre système

Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Cache-borne 2 produit(s) disponible(s)
Jeu de barres de phase modulaire 5 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C
Nombre de pôles

2

Courant assigné nominal

13 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

15,2 A
Courant assigné à -20°C

15,01 A
Courant assigné à -15°C

14,82 A
Courant assigné à -10°C

14,63 A
Courant assigné à -5°C

14,44 A
Courant assigné à 0°C

14,24 A
Courant assigné à 5°C

14,04 A
Courant assigné à 10°C

13,84 A
Courant assigné à 15°C

13,63 A
Courant assigné à 20°C

13,43 A
Courant assigné à 25°C

13,21 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,78 A
Courant assigné à 40°C

12,56 A
Courant assigné à 45°C

12,33 A
Courant assigné à 50°C

12,1 A
Courant assigné à 55°C

11,87 A
Courant assigné à 60°C

11,63 A
Courant assigné à 65°C

11,38 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Courant assigné à 70°C

11,13 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Type de protection différentielle

A HI
Indice de protection IP

IP2X

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Type de connection / prise

QuickConnect

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Puissance dissipée totale sous IN

4,8 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

4000

Section de raccordement des bornes amont à vis, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

QuickConnect
Type de raccordement bas pour produits modulaires

Borne bi-connect, Quick jeu de barres

Nombre de modules

2

Hauteur

93 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
