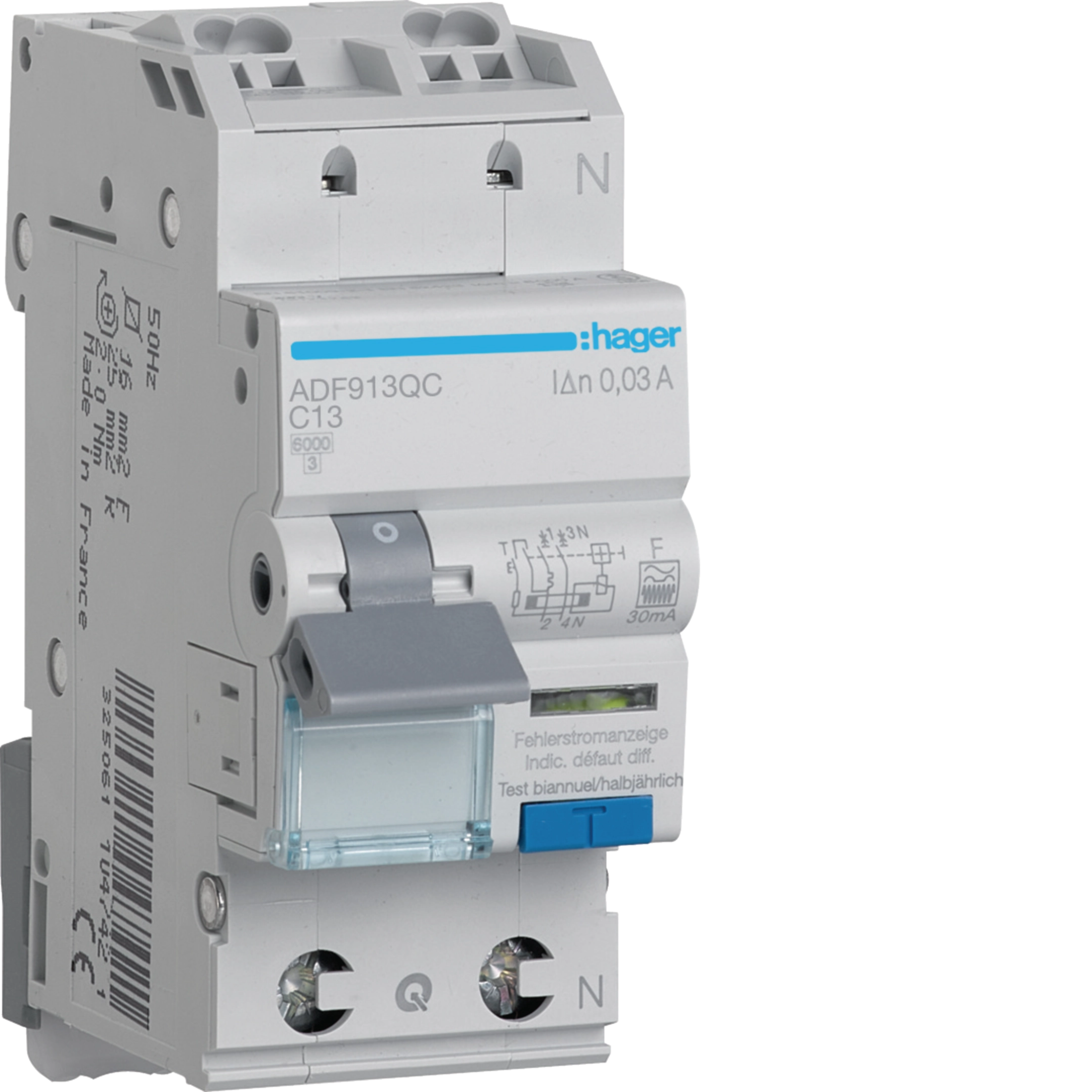

Disjoncteur différentiel Hager 1P+N 230V C 13A 30mA F 6kA 2 modules ADF913QC

Name: ADF913QC
Brand: Hager
SKU: ADF913QC
Price: 162 CHF

Disjoncteur différentiel Hager, nombre de pôles (total) 1, nombre de pôles protégés 1, tension assignée 230 V, caractéristique de déclenchement C, courant assigné 13 A, courant de défaut assigné 0.03 A, type de courant différentiel F, puissance de commutation assignée selon EN 61009 6 kA, largeur en unités de division 2, RCBO, EN 61009-1, pontage transversal avec peigne de raccordement, système quickconnect, sigle de sécurité ESTI S+

EAN

3250611047285

E-nr.

804 000 024

VPE

1 pc.

Groupe de rabais

Prix*

162.00 CHF

/ pc. *

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s)
Cache-borne 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

13 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

15,2 A
Courant assigné à -20°C

15,01 A
Courant assigné à -15°C

14,82 A
Courant assigné à -10°C

14,63 A
Courant assigné à -5°C

14,44 A
Courant assigné à 0°C

14,24 A
Courant assigné à 5°C

14,04 A
Courant assigné à 10°C

13,84 A
Courant assigné à 15°C

13,63 A
Courant assigné à 20°C

13,43 A
Courant assigné à 25°C

13,21 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,78 A
Courant assigné à 40°C

12,56 A
Courant assigné à 45°C

12,33 A
Courant assigné à 50°C

12,1 A
Courant assigné à 55°C

11,87 A
Courant assigné à 60°C

11,63 A
Courant assigné à 65°C

11,38 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Courant assigné à 70°C

11,13 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA

Type de protection différentielle

F
Indice de protection IP

IP20

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Puissance dissipée totale sous IN

4,8 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

8000

Section de raccordement des bornes amont à vis, en câble souple

1,5 - 4,0 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

QuickConnect
Type de raccordement bas pour produits modulaires

Borne bi-connect, Quick jeu de barres

Nombre de modules

2

Hauteur

94 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui
