Disjoncteur différentiel Hager RCBO 2P 240V car.C 20A 0.03A type A 10kA 2UM ADA570D
EAN
3250611067849
E-nr.
806 150 264
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Produits de suivi :
Complétez votre système
Accessoires optionnels
-
Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s) -
Jeu de barres de phase modulaire 5 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s)
Complétez votre système
-
KZN023
Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / 10 pc.* -
KZN024Bouchon latéral pour barre de pontage 4P
9.45 CHF / 10 pc.*
-
KDN263A
Barre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
60.30 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
142.50 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
27.45 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.40 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ206Bobine manque tension 230V AC
56.80 CHF / pc.*
-
LZ060Intercalaire de dissipation
1.45 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP20
Installation, montage
-
Couple de serrage nominal borne basse2,10 - 2,10 Nm
-
Couple de serrage nominal borne haute2,10 - 2,10 Nm
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne bi-connect
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
Connectivité
-
Type de connection / priseBorne à vis
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Tension maxi d'utilisation240 V
-
Tension assignée d'emploi Ue240 - 240 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
-
Type de tension d'alimentationAC
Courant électrique
-
Courant assigné nominal20 A
-
Courant différentiel assigné30 mA
-
Courant assigné à -25°C22,70 A
-
Courant assigné à -20°C22,50 A
-
Courant assigné à -15°C22,20 A
-
Courant assigné à -10°C22 A
-
Courant assigné à -5°C21,80 A
-
Courant assigné à 0°C21,50 A
-
Courant assigné à 5°C21,30 A
-
Courant assigné à 10°C21 A
-
Courant assigné à 15°C20,80 A
-
Courant assigné à 20°C20,50 A
-
Courant assigné à 25°C20,30 A
-
Courant assigné à 30°C20 A
-
Courant assigné à 35°C19,80 A
-
Courant assigné à 40°C19,60 A
-
Courant assigné à 45°C19,40 A
-
Courant assigné à 50°C19,20 A
-
Courant assigné à 55°C19 A
-
Courant assigné à 60°C18,80 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure de service Ics AC selon IEC60898-17,50 kA
Puissance
-
Puissance dissipée totale sous IN6,60 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude2000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Tropicalisation/humidité/ExécutionPout tous climats
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres2000
Raccordement
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit ADA570D
-

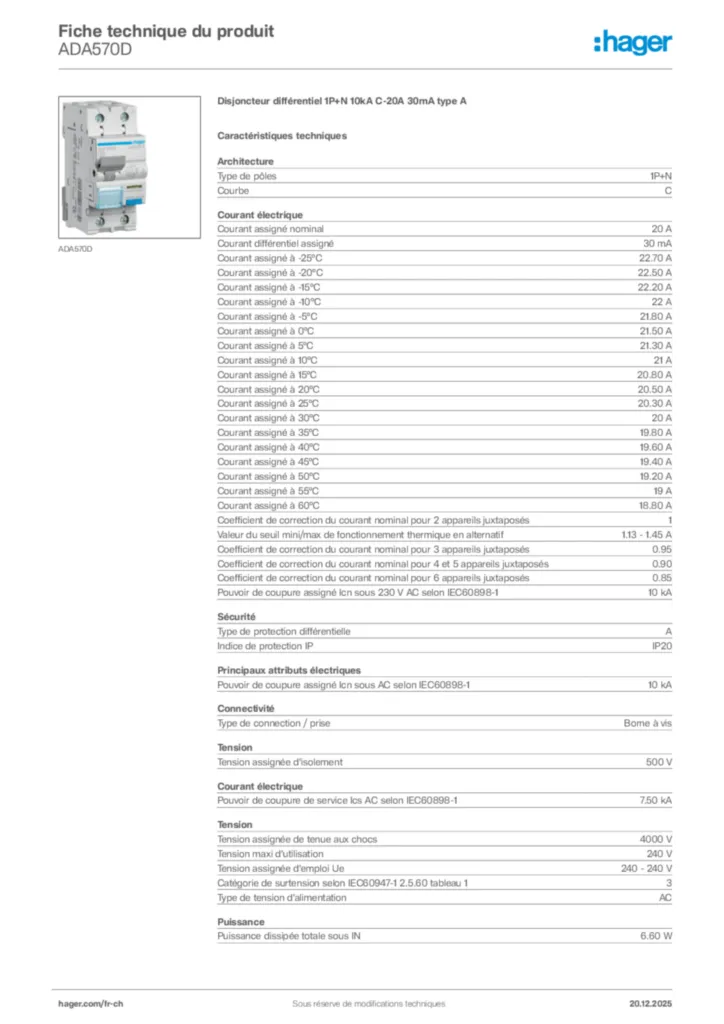

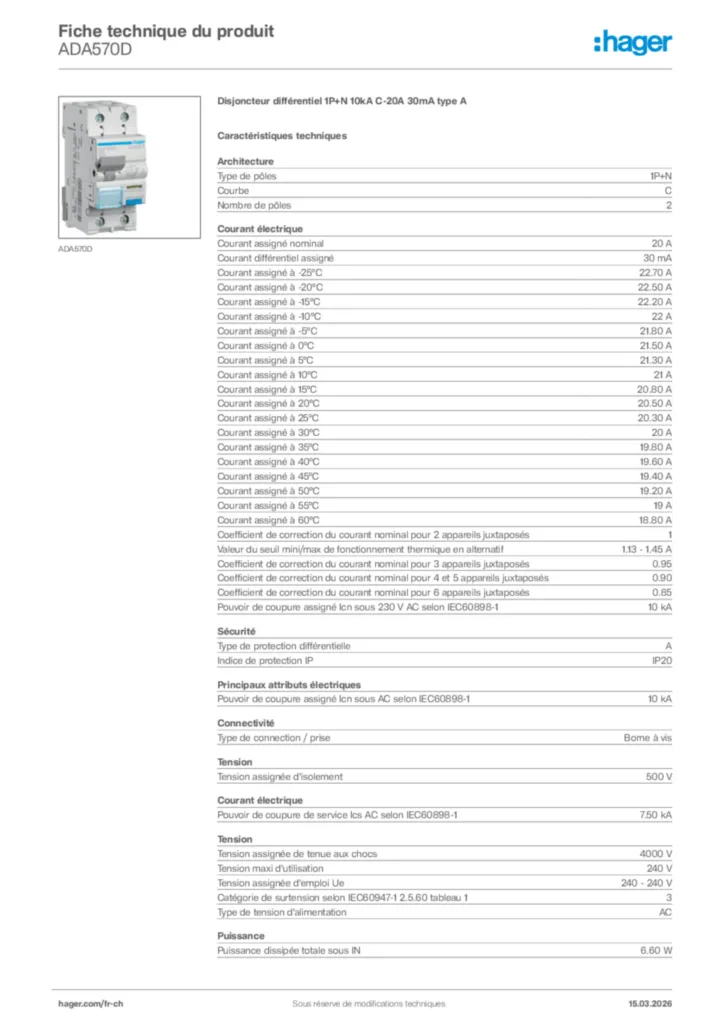

Fiche technique
Hager Fiche technique du produit ADA570D
Disjoncteur différentiel 1P+N 10kA C-20A 30mA type A
PDF -
Guide d'installation
Guide d'installation en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1,45 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB
