Coffret vega en saillie, largeur 72 modules, hauteur 1 rangée, porte transparent VB418R
EAN
3250611019787
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Plastron pour coffret de distribution 1 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Système de verrouillage 4 produit(s) disponible(s) -
Plaque / cache / barrette d'identification 2 produit(s) disponible(s) -
Composants d'installation / d'alignement 2 produit(s) disponible(s) -
Plus d’accessoires 11 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
VZ310PVB
Fermeture à clé type Ronis 1242E pour porte opaque vega largeur 18 modules
-
VZ310TVBFermeture à clé type Ronis 1242E pour porte transparente vega largeur 18 modules
-
VZ311PVBFermeture à clé type Ronis 405E pour porte opaque vega largeur 18 modules
-
VZ311TVBFermeture à clé type Ronis 405E pour porte transparente vega largeur 18 modules

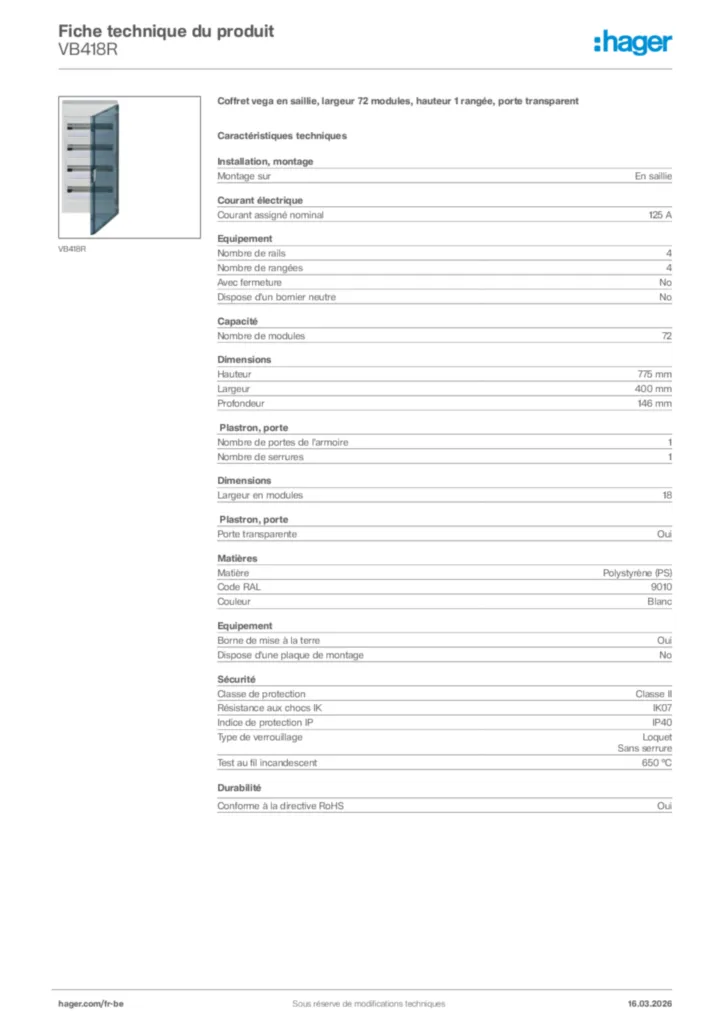

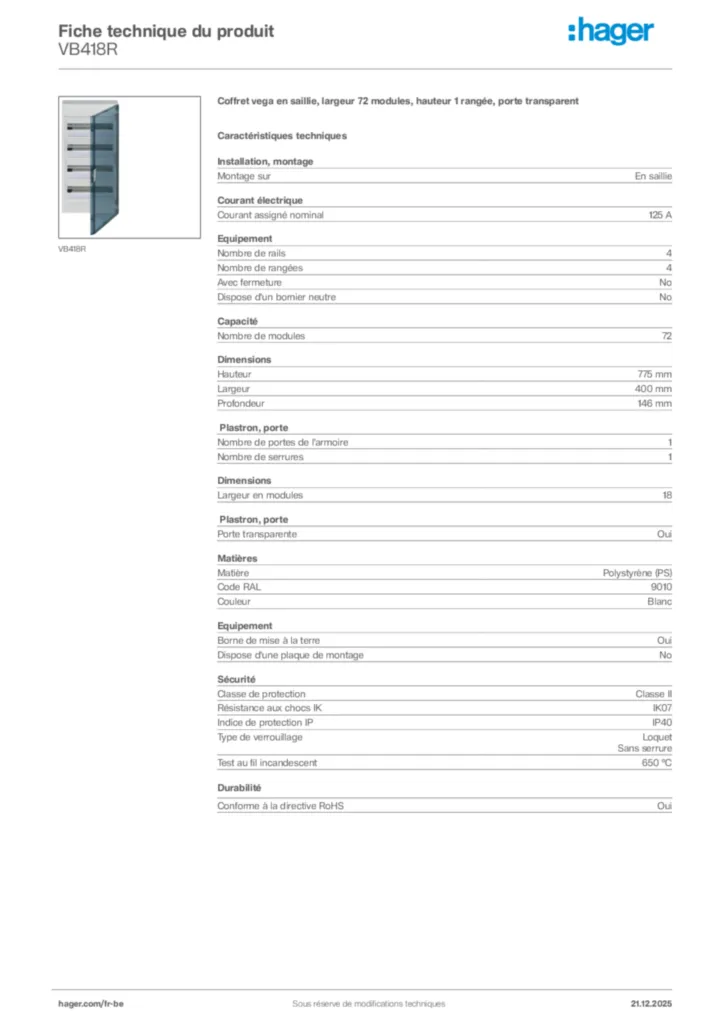

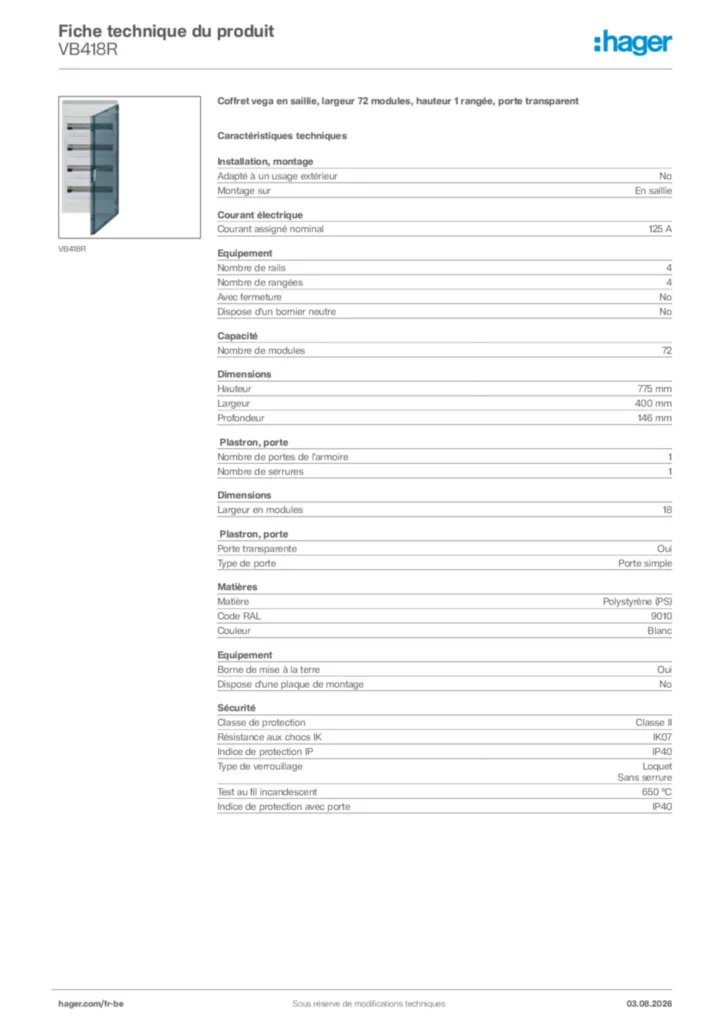

Caractéristiques techniques
Installation, montage
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails4
-
Nombre de rangées4
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreOui
-
Dispose d'une plaque de montageNon
Capacité
-
Nombre de modules72
Dimensions
-
Hauteur775 mm
-
Largeur400 mm
-
Profondeur146 mm
-
Largeur en modules18
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures1
-
Porte transparenteOui
Matières
-
MatièrePolystyrène (PS)
-
Code RAL9010
-
CouleurBlanc
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP40
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent650 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Guide d'installation International 2023-06-29
PDF14,83 MB -
BIM Objets
Range : Vega. Switchboard IP40 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,32 MB
Range : Vega. Switchboard IP40 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,30 MB
Range : Vega. Switchboard Other with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,31 MB
Range : Vega. Switchboard Other with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,30 MB
Range Vega enclosures for BE (Lang. : en) IP40 with installation System hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,26 MB
Range Vega enclosures for BE (Lang. : en) IP40 with installation System no hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,25 MB
Range Vega enclosures for BE (Lang. : fr) IP40 with installation System hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,27 MB
Range Vega enclosures for BE (Lang. : fr) IP40 with installation System no hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,66 MB -
Certificat du produit
Certificat du produit International 2024-03-19
PDF3,01 MB
Certificat du produit en-GB, fr-FR 2019-01-16
PDF925,70 kB
Certificat du produit en-GB, fr-FR 2019-01-16
PDF931,80 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-02-22
PDF224,79 kB
Déclaration de conformité International 2023-09-13
PDF321,32 kB
