Module 1 sortie 16A à encastrer KNX radio QL TRB201
EAN
3250615989314
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Interface système/coupleur de média bus 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Caractéristiques techniques
Connectivité
-
Protocole radioRadio KNX
-
Type de récepteur2
-
Système de bus KNXNon
-
Système bus radio-KNXOui
Réglages
-
Modes de configuration supportésETS, easy
Dimensions
-
Hauteur30 mm
-
Profondeur de montage35 mm
Matières
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleNon
-
Fréquence radio bidirectionnelleOui
Courant électrique
-
Courant assigné nominal16 A
-
Courant de commutation16 A
Fréquence
-
Fréquence50 - 60 Hz
-
Fréquence de réception radio868,30 - 868,30 MHz
Puissance
-
Puissance de sortie3680 W
-
Ampoules à incandescence et halogènes 230 V2300 W
Tension
-
Tension de service230 - 230 V
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système230 V AC
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service0 - 45 °C
Raccordement
-
Section de raccordement en câble rigide2.5 mm²
-
Section de raccordement en câble souple2.5 mm²
Textes
-
FunctionFonctions supplémentaires faciles : +6 scènes, fonction de répétition, Fonction Reset (Retour au réglage d'usine)
-
Mode d'installationPour montage à l'arrière de modules encastrés
-
Type de raccordementAvec bornes surélevées à vis
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

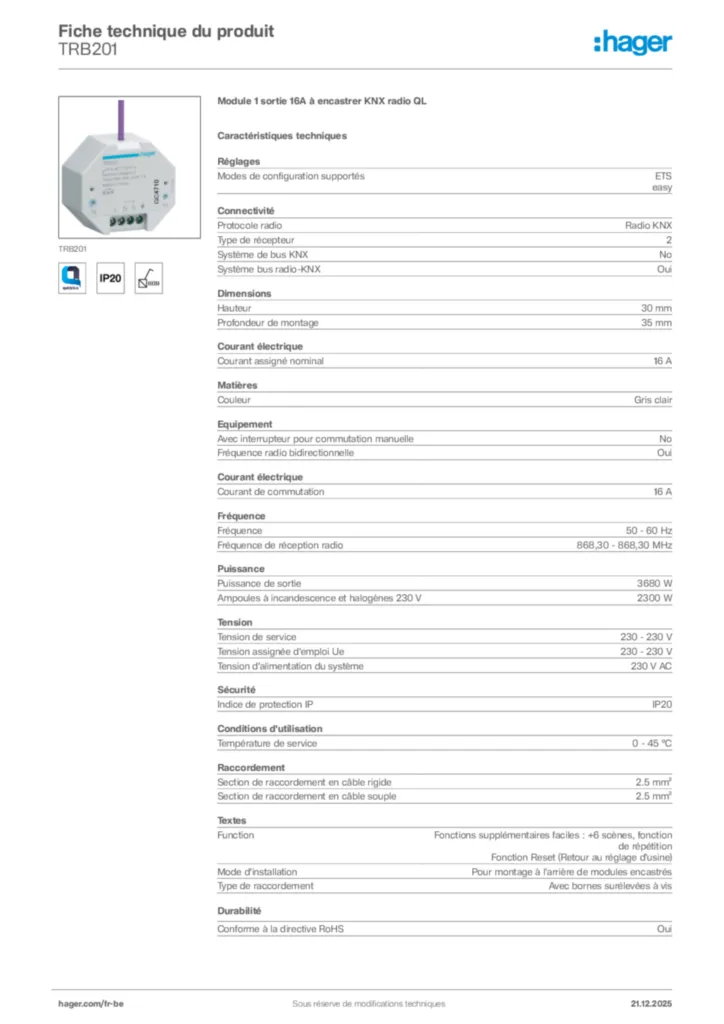

Product datasheet
