Module de sortie KNX Secure 16 sorties 16A/230V multi-applications intégrant les fonctions éclairage, ON/OFF, volets et stores pour charges capacitives configuration Mode easy/ETS. Le TYMS616D intègre les fonctions de blocage, blocs logiques, temporisation, minuterie, 64 scènes, preset, forçage, comptage d'heures
EAN
3250610050064
Conditionnement
1 pièce
Actionneur KNX Secure 16 sorties 16A/230V configuration Mode easy/ETS TYMS616D
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Connectivité
-
Système de bus KNXOui
-
Système bus radio-KNXNon
Réglages
-
Modes de configuration supportésETS, easy
Dimensions
-
Hauteur90 mm
-
Profondeur65 mm
-
Profondeur de montage65 mm
-
Largeur en modules8
Matières
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleNon
Courant électrique
-
Courant assigné nominal16 A
-
Courant absorbé par bus (repos)3 mA
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Ampoules à incandescence 230 V2300 - 2300 W
-
Puissance de sortie2300 W
-
Ampoules à incandescence et halogènes 230 V2300 W
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système30 V DC Via le bus
-
Tension de service par bus21 - 32 V
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-5 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.5 - 6 mm²
-
Section de raccordement en câble souple0.5 - 4 mm²
Textes
-
FunctionAvec fonctions de sécurité par ex. pour vent, pluie, alarme, Avec fonction de positionnement pour position de store et des lamelles, Avec fonction protection solaire
-
Type de raccordementAvec bornesà ressort QuickConnect
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

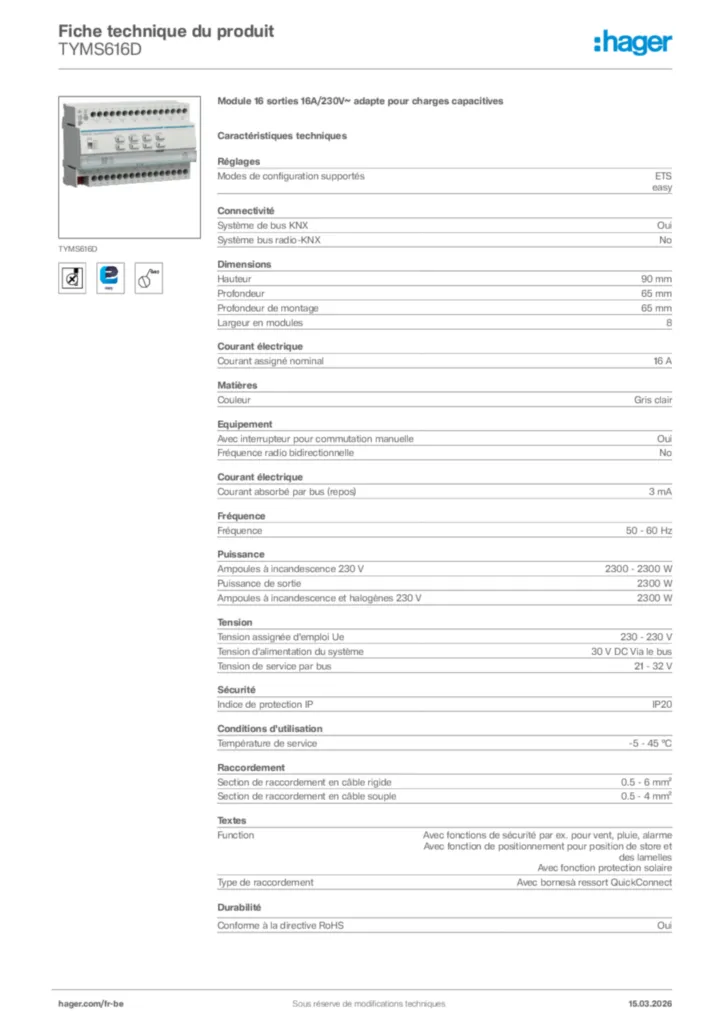

Hager Fiche technique du produit TYMS616D
