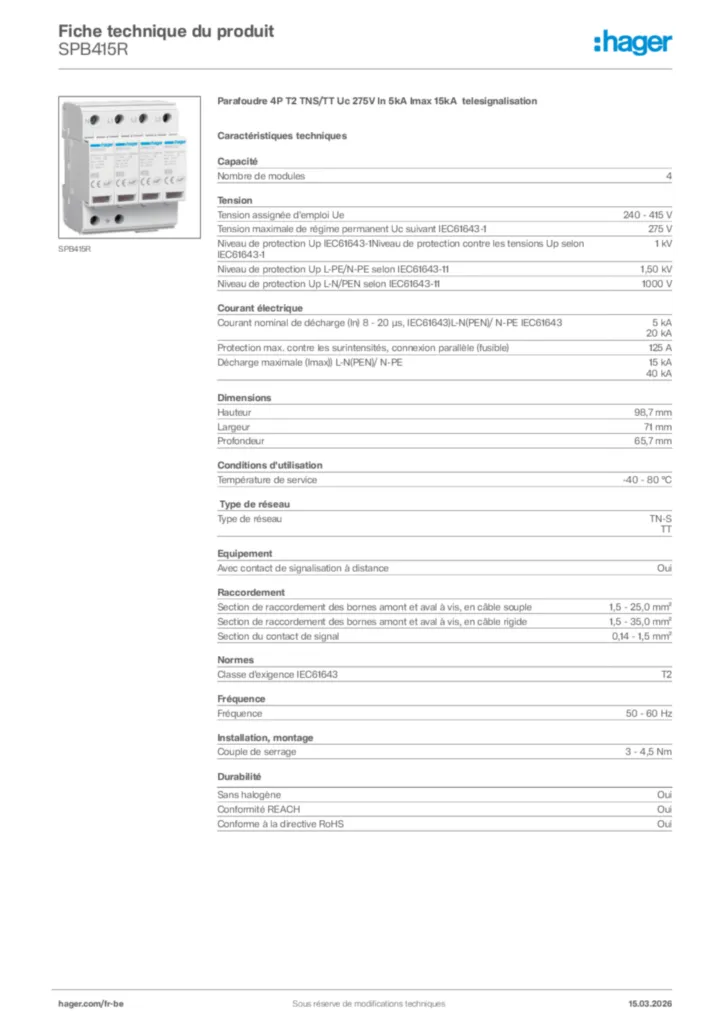

Parafoudre 4P T2 TNS/TT Uc 275V In 5kA Imax 15kA telesignalisation SPB415R

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P+N
Position du neutre

Gauche

Nombre de modules

4

Tension assignée d'emploi Ue

240 - 415 V
Tension maximale de régime permanent Uc suivant IEC61643-1

275 V
Niveau de protection de la tension Up neutre-terre selon IEC61643-11

1500 V
Niveau de protection de tension jusqu'à L-N (PEN)

1 kV
Niveau de protection contre les surtensions jusqu'à L-PE

1,6 kV
Tension de service nominale, AC (contact de signal)

5 - 250 V
Tension de service nominale DC (contact de signal)

30 - 30 V
Type de tension d'alimentation

AC
Tension de test de référence Utest, AC

255 V
Catégorie de surtension selon IEC60947-1

3
Tension nominale

240 - 415 V AC ± 10%

Courant de court-circuit nominal (Isccr)

25 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant nominal de décharge

5 kA
Courant nominal de fonctionnement AC (contact de signal)

5 - 750 mA
Courant de service nominal, DC (contact de signal)

1 - 1 A
Suivre l'intensité du courant d'interruption

0,1 kA
Courant de décharge max. (Imax)

15 kA
Courant de décharge max. (Imax) L-N (PEN)

15 kA
Courant résiduel IPE

< 5 μA

Hauteur

98,7 mm
Largeur

71 mm
Profondeur

65,7 mm
Longueur de dénudage

16 mm
Longueur de dénudage (contact de signal)

7 mm

Température de service

-40 - 80 °C
Protection contre l'humidité de l'air

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Altitude

2000 m

Type de réseau

TN-S, TT
Réseau TN

Non
Réseau TN-C

Non
Réseau TN-C-S

Non
Réseau TN-S

Oui
Réseau TT

Oui
Réseau IT

Non
Réseau DC

Non

Avec contact de signalisation à distance

Oui
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35,0 mm²
Section de raccordement en câble souple

1.5 - 25 mm²
Section, conducteur flexible (contact de signal)

0,14 - 1,5 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Section, conducteur rigide (contact de signal)

0,14 - 1,5 mm²
Type de connection / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm
Compatible pour une installation en intérieur

Oui

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de connection / prise

borne à vis
Type de connexion (contact de signal)

Fiche, borne à vis

Convient pour une configuration supplémentaire du système

Non

Caractéristiques du fusible

gG

Type de filtre produit

SPD

Comportement TOV à UT (N-PE)

1200 V AC (200 ms / withstand mode)
Mode de protection

L-N, L-PE, N-PE
Facteur de déclenchement k

1,6
Comportement TOV à UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Classe de protection

Classe II

Couleur du produit

Gris clair
Code RAL

7035
Matière

Thermoplastique, Polyamide (PA)

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
