Cartouche L-N Uc 275V In 5kA Imax 15kA Up 1kV SPB015D

Trouver un revendeur

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

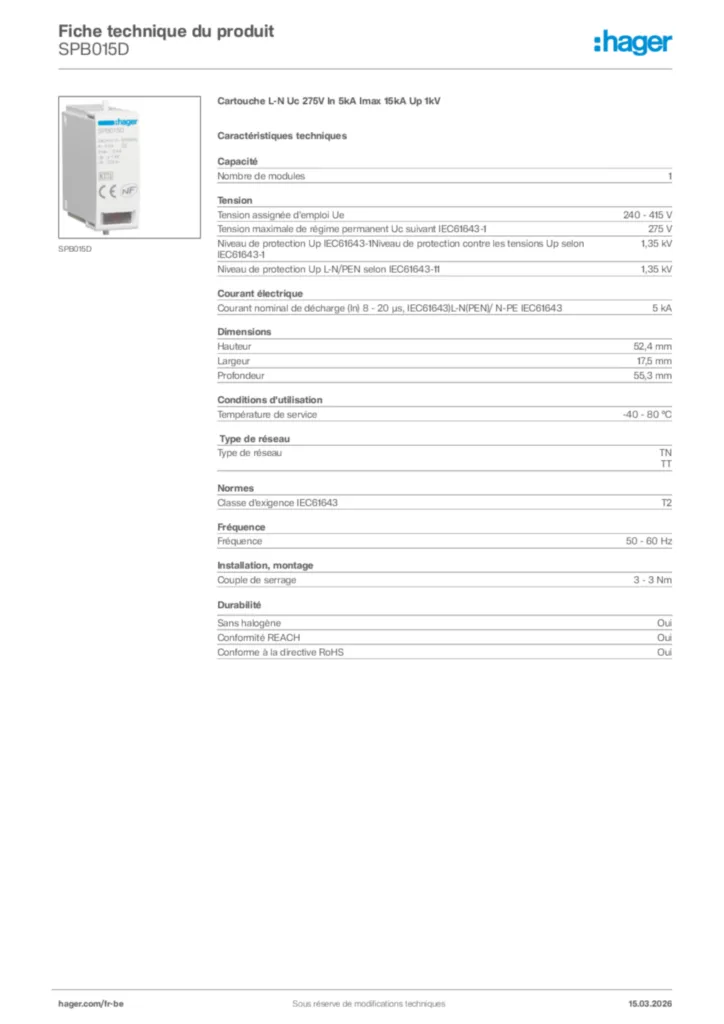

Fiche produit

Caractéristiques techniques

Tension assignée d'emploi Ue

240 - 415 V
Tension de test de référence Utest, AC

255 V
Catégorie de surtension selon IEC60947-1

3
Type de tension d'alimentation

AC
Tension maximale de régime permanent Uc suivant IEC61643-1

275 V
Tension nominale

240 - 415 V AC ± 10%

Avec contact de signalisation à distance

Non

Température de service

-40 - 80 °C
Altitude

2000 m
Degré de pollution suivant IEC60664 / IEC60947-2

2
Température de stockage/transport

-40 - 80 °C

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Hauteur

52,4 mm
Largeur

17,5 mm
Profondeur

55,3 mm

Nombre de points de connexions

1

Type de connection / prise

Fiche
Type de montage

Sur l'élément de base

Courant de court-circuit nominal (Isccr)

25 kA
Courant de décharge max. (Imax)

15 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Courant nominal de décharge

5 kA

Compatible pour une installation en intérieur

Oui

Mode de protection

L-N, L-PEN
Comportement TOV à UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Indice de protection IP

IP20

Matière

Polyamide (PA)
Couleur

Gris clair
Code RAL

7035

Type de réseau

TN, TT

Sans obstacle

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
