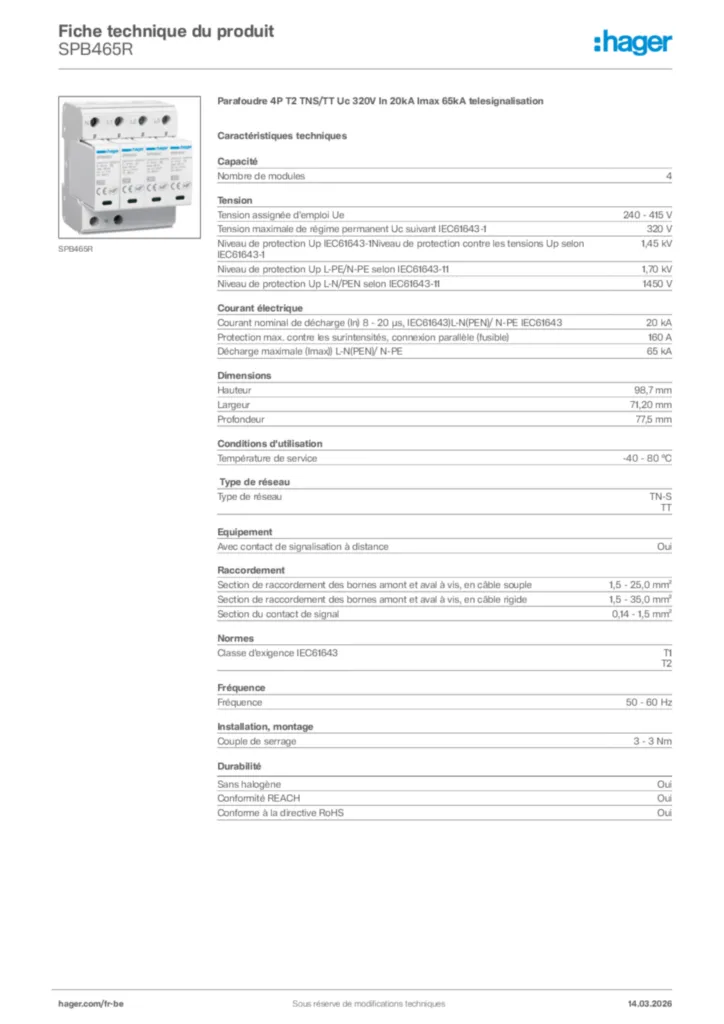

Parafoudre 4P T2 TNS/TT Uc 320V In 20kA Imax 65kA telesignalisation SPB465R

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P+N
Position du neutre

Gauche

Nombre de modules

4

Tension assignée d'emploi Ue

240 - 415 V
Tension maximale de régime permanent Uc suivant IEC61643-1

335 V
Niveau de protection Up IEC61643-1Niveau de protection contre les tensions Up selon IEC61643-1

1,45 kV
Niveau de protection Up L-PE/N-PE selon IEC61643-11

1,70 kV
Niveau de protection de la tension Up neutre-terre selon IEC61643-11

1700 V
Niveau de protection Up L-N/PEN selon IEC61643-11

1450 V
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC60947-1

3

AT_VoltageProtectionLevelLNPEN

1,35 kV
AT_VoltageProtectionLevelLPE

1,6 kV
AT_RatedOperVoltACSignalContact

5 - 250 V
AT_RatedOperVoltDCSignalContact

30 - 30 V
AT_ReferenceTestVoltage

255 V
AT_In820usLNPEN

20 kA
AT_In820usNPE

20 kA
AT_RatedOperCurrACSignalContact

5 - 750 mA
AT_RatedOperCurrDCSignalContact

1 - 1 mA
AT_MaxDischargeCurrentImax

40 kA
AT_MaxDischargeCurrentImaxLNPEN

40 kA
AT_MaxDischargeCurrentImaxLPE

40 kA
AT_MaxDischargeCurrentImaxNPE

40 kA
AT_StrippingLengthSignalContact

7 mm
AT_CrossSecFlexSignalContact

0,14 - 1,5 mm²
AT_CrossSecRigidSignalContact

0,14 - 1,5 mm²
AT_SuitableIndoorUsage

Oui
AT_TypeConnectionSignalContact

Fiche, borne à vis

Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE IEC61643

20 kA
Courant nominal de décharge phase-neutre In (8 - 20 µs) IEC61643-11

20 kA
Courant de court-circuit nominal (Isccr)

25 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant nominal de décharge

20 kA
Suivre l'intensité du courant d'interruption

0,1 kA

Hauteur

98,7 mm
Largeur

71,20 mm
Profondeur

77,5 mm
Longueur de dénudage

16 mm

Température de service

-40 - 80 °C
Protection contre l'humidité de l'air

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Altitude

2000 m

Type de réseau

TN-S, TT
Réseau TN

Non
Réseau TN-C

Non
Réseau TN-C-S

Non
Réseau TN-S

Oui
Réseau TT

Oui
Réseau IT

Non
Réseau DC

Non

Avec contact de signalisation à distance

Oui
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35,0 mm²
Section du contact de signal

0,14 - 1,5 mm²
Nombre de conducteurs (sans mise à la terre)

4
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connection / prise

Borne à vis

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de connection / prise

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Non

Caractéristiques du fusible

gG

Nombre de demi-modules de 17.5mm

8

Type de filtre produit

SPD

Couleur du produit

Gris clair
Code RAL

7035
Matière

Polyamide (PA), Polyester

Classe de protection

Classe I, Classe II

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
