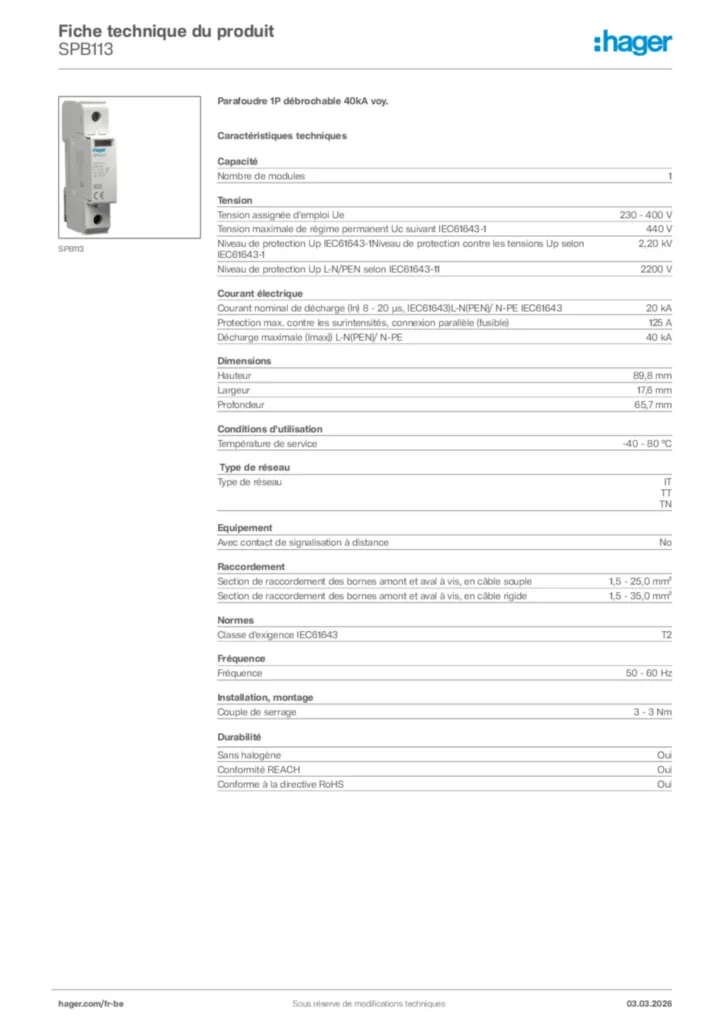

Parafoudre 1P débrochable 40kA voy. SPB113

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires de parafoudre pour équipement électrique 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de modules

1

Tension maximale de régime permanent Uc suivant IEC61643-1

440 V
Niveau de protection Up IEC61643-1Niveau de protection contre les tensions Up selon IEC61643-1

2,20 kV
Type de tension d'alimentation

AC
Tension de test de référence Utest, AC

255 V
Catégorie de surtension selon IEC60947-1

3
Tension nominale

240 - 415 V AC ± 10%

Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant de décharge max. (Imax)

40 kA
Courant nominal de décharge

20 kA
Courant de court-circuit nominal (Isccr)

25 kA
Courant résiduel IPE

≤ 0.45 mA

Hauteur

89,8 mm
Largeur

17,6 mm
Profondeur

65,7 mm
Longueur de dénudage

16 mm

Indice de protection IP

IP20
Classe de protection

Classe II
Mode de protection

L-N, L-PE, L-PEN
Facteur de déclenchement k

1,6
Comportement TOV à UT

460 V AC (120 min / safe failure mode), 581 V AC (5 s / withstand mode), 762 V AC (120 min / safe failure mode)

Température de service

-40 - 80 °C
Protection contre l'humidité de l'air

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Altitude

2000 m

Couleur du produit

Gris clair
Code RAL

7035
Matière

Polyamide (PA)

Type de réseau

IT, TT, TN
Réseau TN

Oui
Réseau TN-C

Non
Réseau DC

Non
Réseau IT

Oui
Réseau TT

Oui
Réseau TN-C-S

Non
Réseau TN-S

Non

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35,0 mm²
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connection / prise

Borne de raccordement
Nombre de points de connexions

1

Classe d'exigence IEC61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 3 Nm
Compatible pour une installation en intérieur

Oui

Type de pôles

1P

Avec fusible de protection intégré

Non

Type de montage

Sur l'élément de base
Type de connection / prise

Fiche

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Non

Caractéristiques du fusible

gG

Nombre de demi-modules de 17.5mm

2

Type de filtre produit

SPD

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
