Inverseur 2 pôles 63A I-0-II SF263
EAN
3250615561008
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Architecture
-
Nombre de pôles2
-
Type de pôles2P
Courant électrique
-
Courant assigné nominal63 A
-
Courant court-circuit Icc avec fusible gI-gG6 kA
Installation, montage
-
Couple de serrage2,90 - 2,90 Nm
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp4000 V
Capacité
-
Nombre de modules4
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur90 mm
-
Largeur71,50 mm
-
Profondeur72 mm
Equipement
-
Nombre de contacts à fermeture0
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-25 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple16 mm²
-
Section de raccordement en câble rigide25 mm²
Endurance
-
Endurance mécanique nombre de manœuvres100000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles5000
Puissance
-
Puissance dissipée totale sous IN3,60 W
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

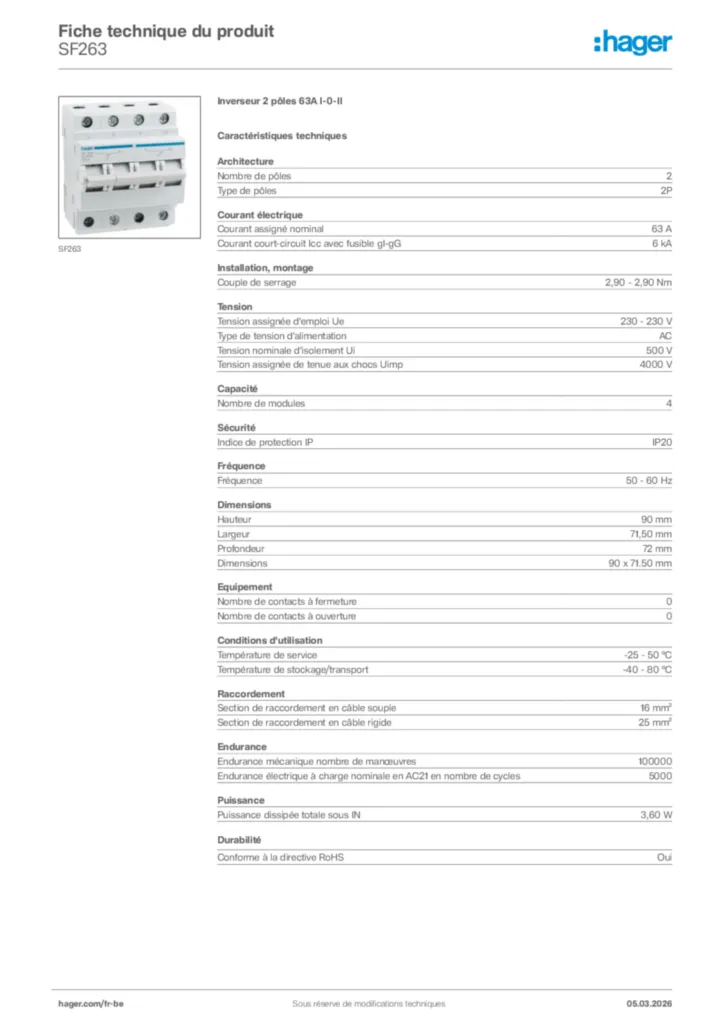

Hager Fiche technique du produit SF263
