Inverseur modulaire 1 pôle 40A, point commun amont, I-0-II SFT140

EAN

3250615510914

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

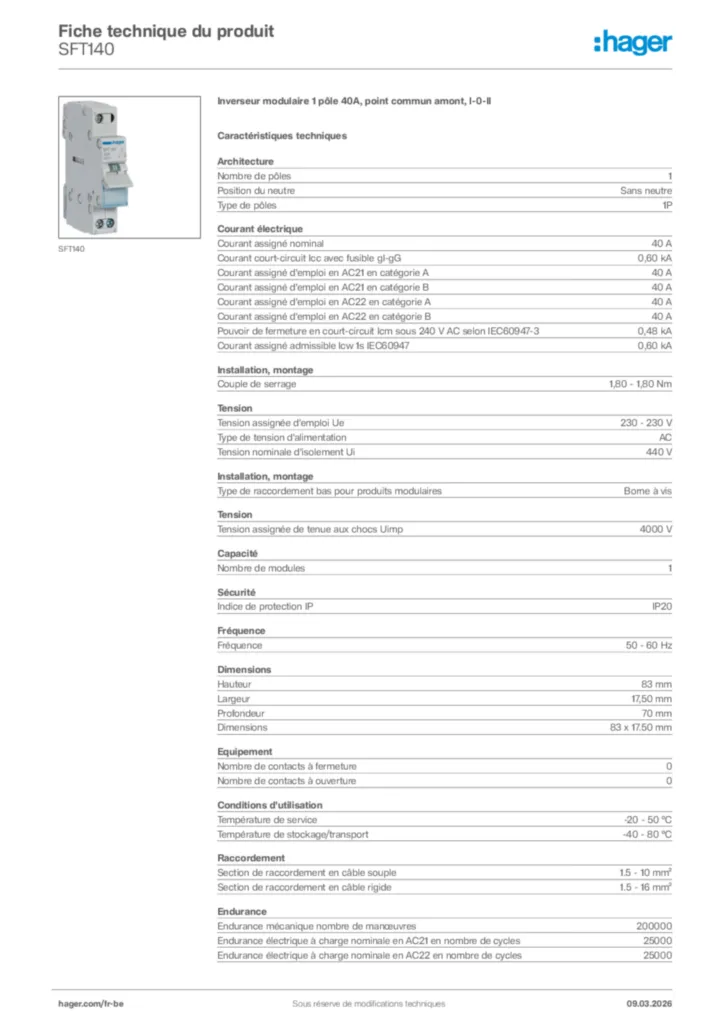

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

1
Position du neutre

Sans neutre
Type de pôles

1P

Courant assigné nominal

40 A
Pouvoir de fermeture à 400 V en AC23A

846 A
Courant court-circuit Icc avec fusible gI-gG

0,60 kA
Courant assigné d'emploi en AC21 en catégorie A

40 A
Courant assigné d'emploi en AC21 en catégorie B

40 A
Courant assigné d'emploi en AC22 en catégorie A

40 A
Courant assigné d'emploi en AC22 en catégorie B

40 A
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC60947-3

0,48 kA
Courant assigné admissible Icw 1s IEC60947

0,60 kA

Couple de serrage

1,80 - 1,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

440 V
Tension assignée de tenue aux chocs Uimp

4000 V

Nombre de modules

1

Indice de protection IP

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm

Nombre de contacts à fermeture

0
Nombre de contacts à ouverture

0

Température de service

-20 - 50 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

1.5 - 10 mm²
Section de raccordement en câble rigide

1.5 - 16 mm²

Endurance mécanique nombre de manœuvres

200000
Endurance électrique à charge nominale en AC21 en nombre de cycles

25000
Endurance électrique à charge nominale en AC22 en nombre de cycles

25000

Puissance dissipée totale sous IN

2,10 W
Puissance dissipée par pôle à In

2,10 W

Alignement des bornes basses pour produits modulaires

Borne décalée
Alignement des bornes hautes pour produits modulaires

Borne décalée
