Interrupteur modulaire 2 pôles 40A SBN240
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
-
Fonctions de séparation de phase 1 produit(s) disponible(s)
-
Interverouillage 1 produit(s) disponible(s)
-
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Nombre de pôles2
-
Position du neutreSans neutre
-
Type de pôles2P
-
Courant assigné nominal40 A
-
Pouvoir de fermeture à 400 V en AC23A846 A
-
Courant court-circuit Icc avec fusible gI-gG0,60 kA
-
Courant assigné d'emploi en AC21 en catégorie A40 A
-
Courant assigné d'emploi en AC21 en catégorie B40 A
-
Courant assigné d'emploi en AC22 en catégorie A40 A
-
Courant assigné d'emploi en AC22 en catégorie B40 A
-
Courant assigné d'emploi en AC23 en catégorie A40 A
-
Courant assigné d'emploi en AC23 en catégorie B40 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-30,84 kA
-
Courant assigné admissible Icw 1s IEC609470,60 kA
-
Couple de serrage2,80 - 2,80 Nm
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui440 V
-
Tension assignée de tenue aux chocs Uimp6000 V
-
Nombre de modules2
-
Indice de protection IPIP20
-
Fréquence50 - 60 Hz
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
-
Nombre de contacts à fermeture2
-
Nombre de contacts à ouverture0
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
-
Section de raccordement en câble souple2.5 - 16 mm²
-
Section de raccordement en câble rigide2.5 - 25 mm²
-
Endurance mécanique nombre de manœuvres60000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles5000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles5000
-
Puissance dissipée totale sous IN2,20 W
-
Puissance dissipée par pôle à In1,10 W
-
Alignement des bornes hautes pour produits modulairesBorne alignée
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

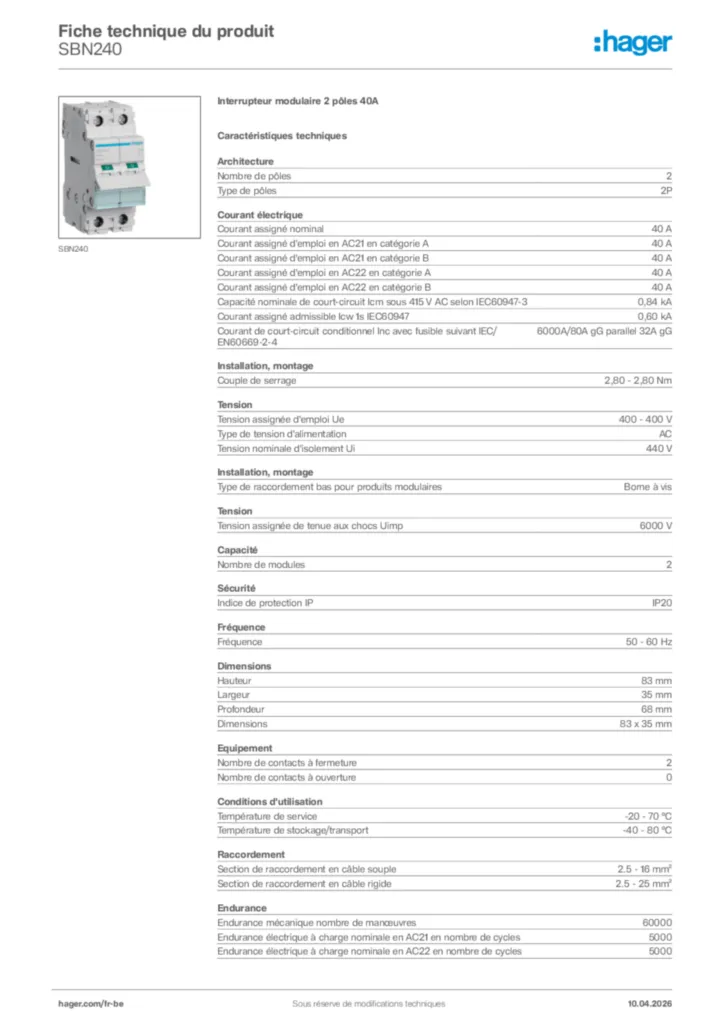

Fiche technique produit
