Interrupteur modulaire 3 pôles 63A SBN363

Name: SBN363
Brand: Hager
SKU: SBN3631

EAN

3250615510228

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

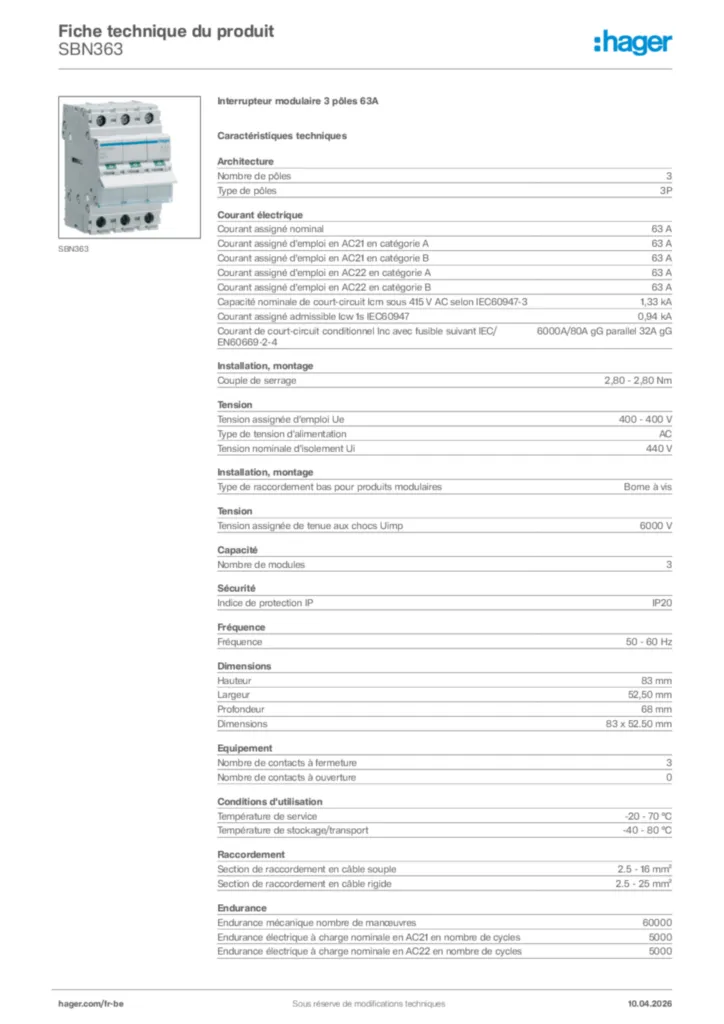

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

3
Position du neutre

Sans neutre
Type de pôles

3P

Courant assigné nominal

63 A
Courant assigné d'emploi en AC21 en catégorie A

63 A
Courant assigné d'emploi en AC21 en catégorie B

63 A
Courant assigné d'emploi en AC22 en catégorie A

63 A
Courant assigné d'emploi en AC22 en catégorie B

63 A
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-3

1,33 kA
Courant assigné admissible Icw 1s IEC60947

0,94 kA
Courant de court-circuit conditionnel Inc avec fusible suivant IEC/EN60669-2-4

6000A/80A gG parallel 32A gG

Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

440 V
Tension assignée de tenue aux chocs Uimp

6000 V

Nombre de modules

3

Indice de protection IP

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

68 mm

Nombre de contacts à fermeture

3
Nombre de contacts à ouverture

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

2.5 - 16 mm²
Section de raccordement en câble rigide

2.5 - 25 mm²

Endurance mécanique nombre de manœuvres

60000
Endurance électrique à charge nominale en AC21 en nombre de cycles

5000
Endurance électrique à charge nominale en AC22 en nombre de cycles

5000

Puissance dissipée totale sous IN

6,90 W
Puissance dissipée par pôle à In

2,30 W

Alignement des bornes hautes pour produits modulaires

Borne alignée

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
