Disjoncteur 3P 25kA D-4A 3M NSN304

EAN
3250614646324
Conditionnement
1 pièce

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Choisissez un revendeur

Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

Ce produit n'est plus disponible. Pour plus d'informations, veuillez nous contacter.

Disjoncteur 3P 25kA D-4A 3M

NSN304

  • Accessoires
  • Caractéristiques techniques
  • Documents
Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

  • Plus d’accessoires (14)
    • Inter­ve­rouillage 1 produit(s) disponible(s)
    • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Déclen­cheur à manque de tension 1 produit(s) disponible(s)
    • Bobine à émis­sion 1 produit(s) disponible(s)
    • Déclen­che­ment faible et surten­sion 1 produit(s) disponible(s)

    Choisissez vos accessoires dans la liste ci-contre

    • Inter­ve­rouillage
    • Fonc­tions de sépa­ra­tion de phase
    • Cache-­borne
    • Déclen­cheur à manque de tension
    • Bobine à émis­sion
    • Déclen­che­ment faible et surten­sion
    • Barre omnibus de phase modu­laire
    • Bloc de contact auxi­liaire
    • Capu­chon/­bar­rette de protec­tion pour barre omnibus de phase
    • Bloc diffé­ren­tiel 3P de type A
    • Bloc diffé­ren­tiel de type AC
    • MZN175

      Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
      0,00 €  / *
    • MZN121

      Jeu de 3 séparateurs de phase pour disjoncteur
      0,00 €  / *
    • MZN120

      Cache-borne cache-vis pour disjoncteur
      0,00 €  / *
    • MZ206

      Bobine manque tension 230V AC
      0,00 €  / *
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      0,00 €  / *
    • MZ212

      Bobine à seuil 230V AC
      0,00 €  / *
    • KDN363B

      Barre de pontage 3P 63A fourche 10mm² 57M
      0,00 €  / *
    • KDN363A

      Barre de pontage 3P 63A fourche 10mm² 12M
      0,00 €  / *
    • KDN380B

      Barre de pontage 3P 80A fourche 16mm² 57M
      0,00 €  / *
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      0,00 €  / *
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      0,00 €  / *
    • KZN023

      Bouchon latéral pour barres de pontage 2P et 3P
      0,00 €  / *
    • BF325N

      Bloc différentiel 3P 25A 300mA type A
      0,00 €  / *
    • BF326N

      Bloc différentiel 3P 25A 300mA type AC
      0,00 €  / *

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      4 A
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      7,50 kA
    • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
      10 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      25 kA
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      25 kA
    Archi­tec­ture
    • Type de pôles
      3P
    • Courbe
      D
    Capa­cité
    • Nombre de modules
      3
    Instal­la­tion, montage
    • Couple de serrage nominal borne­su­pé­rieure
      2,80 - 2,80 Nm
    • Couple de serrage nominal borne basse
      2,80 - 2,80 Nm
    • Couple de serrage
      2,80 - 2,80 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bicon­nect
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      10 kA
    Tension
    • Tension assi­gnée d'em­ploi Ue
      415 - 415 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension nomi­nale d'iso­le­ment Ui
      500 V
    • Tension assi­gnée de tenue aux chocs Uimp
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 35 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 35 mm²
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Protec­tion contre l'hu­mi­dité de l'air
      Tous climats
    • Tempé­ra­ture de service
      -25 - 70 °C
    Puis­sance
    • Puis­sance dissipée totale sous IN
      8,18 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      4000
    • Endu­rance méca­nique nombre de manœuvres
      20000
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Aligne­ment des bornes hautes pour produits modu­laires
      Borne alignée
    • Aligne­ment des bornes basses pour produits modu­laires
      Borne alignée
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      52,50 mm
    • Profon­deur
      70 mm

    Documents

    • Image produit

      Image NSN304 | Hager Belgique

      Image produit NSN304

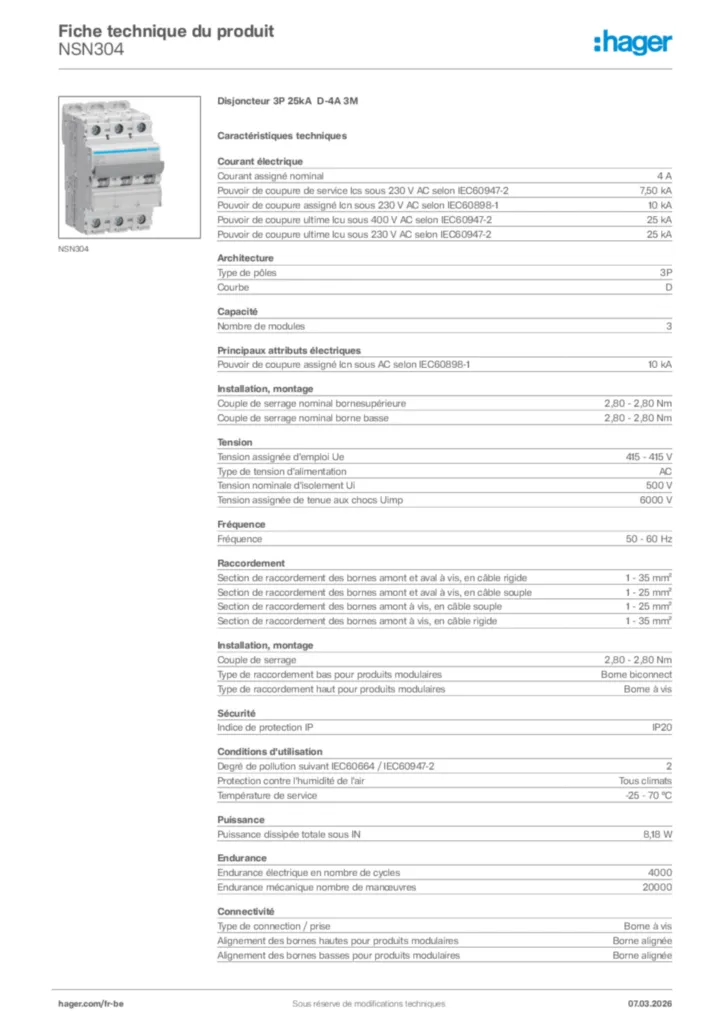

    • Product datasheet

      Image Hager Fiche technique du produit NSN304 | Hager Belgique

      Hager Fiche technique du produit NSN304

      Disjoncteur 3P 25kA D-4A 3M

      PDF

    • Déclaration de conformité

      Image EU Declaration of Conformity | Hager Belgique

      EU Declaration of Conformity

      Déclaration de conformité en-GB 2024-10-02

      PDF
      650,27 kB
      Image UKCA Declaration of Conformity | Hager Belgique

      UKCA Declaration of Conformity

      Déclaration de conformité en-GB 2024-10-02

      PDF
      653,93 kB
