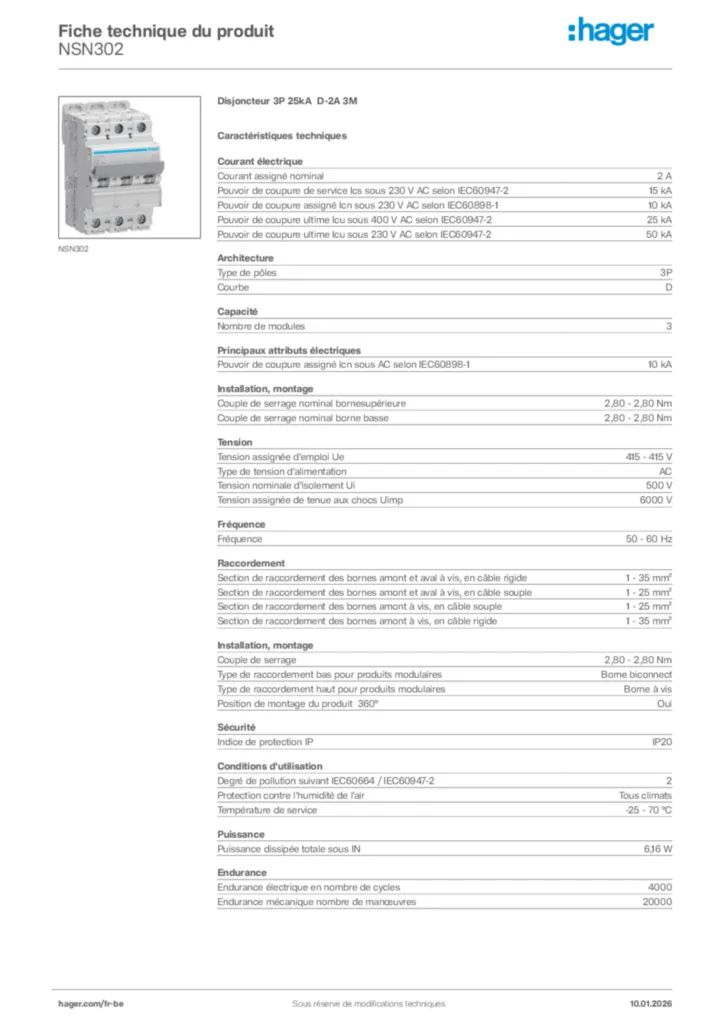

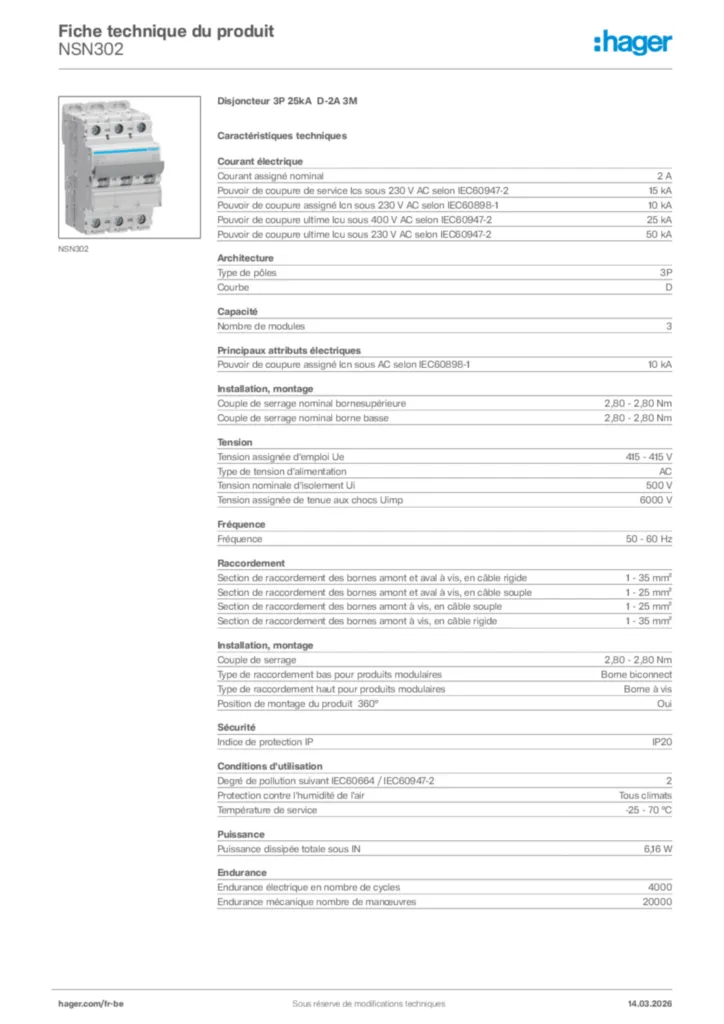

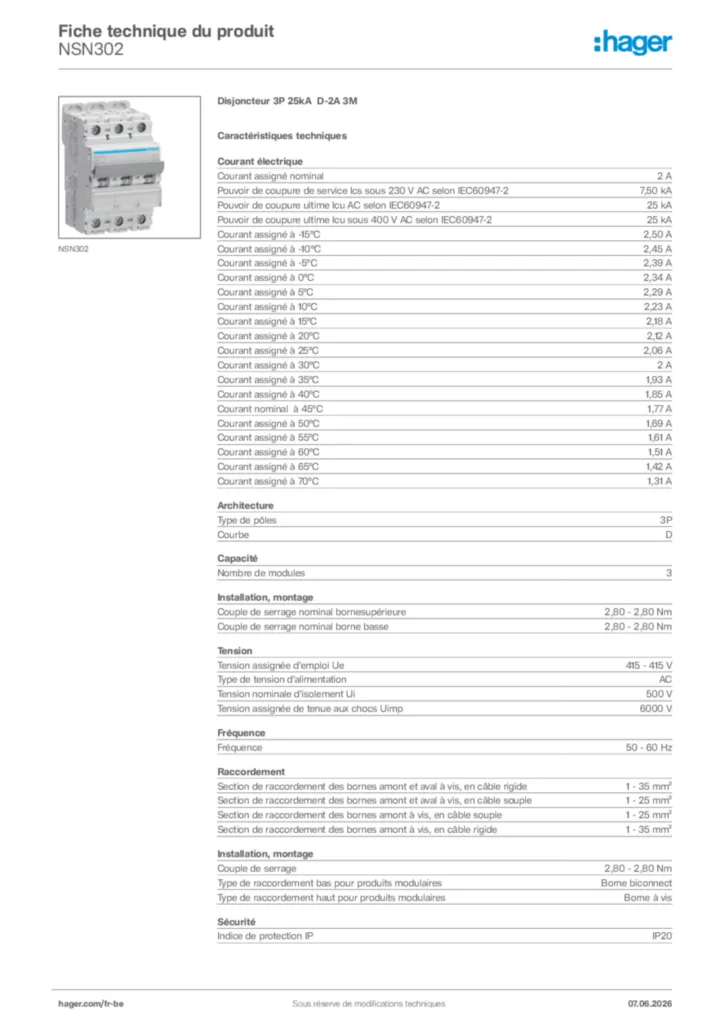

Disjoncteur 3P 25kA D-2A 3M NSN302

EAN
3250614646300
Conditionnement
1 pièce
En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Choisissez vos accessoires dans la liste ci-contre

Accessoires

  • Plus d’accessoires (13)
    • Inter­ve­rouillage 1 produit(s) disponible(s)
    • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Déclen­cheur à manque de tension 1 produit(s) disponible(s)
    • Bobine à émis­sion 1 produit(s) disponible(s)
    • Déclen­che­ment faible et surten­sion 1 produit(s) disponible(s)

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      2 A
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      15 kA
    • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
      10 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      25 kA
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      50 kA
    Archi­tec­ture
    • Type de pôles
      3P
    • Courbe
      D
    Capa­cité
    • Nombre de modules
      3
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      10 kA
    Instal­la­tion, montage
    • Couple de serrage nominal borne­su­pé­rieure
      2,80 - 2,80 Nm
    • Couple de serrage nominal borne basse
      2,80 - 2,80 Nm
    • Couple de serrage
      2,80 - 2,80 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bicon­nect
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Posi­tion de montage du produit 360°
      Oui
    Tension
    • Tension assi­gnée d'em­ploi Ue
      415 - 415 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension nomi­nale d'iso­le­ment Ui
      500 V
    • Tension assi­gnée de tenue aux chocs Uimp
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 35 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 35 mm²
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Protec­tion contre l'hu­mi­dité de l'air
      Tous climats
    • Tempé­ra­ture de service
      -25 - 70 °C
    Puis­sance
    • Puis­sance dissipée totale sous IN
      6,16 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      4000
    • Endu­rance méca­nique nombre de manœuvres
      20000
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Aligne­ment des bornes hautes pour produits modu­laires
      Borne alignée
    • Aligne­ment des bornes basses pour produits modu­laires
      Borne alignée
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      52,50 mm
    • Profon­deur
      70 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
