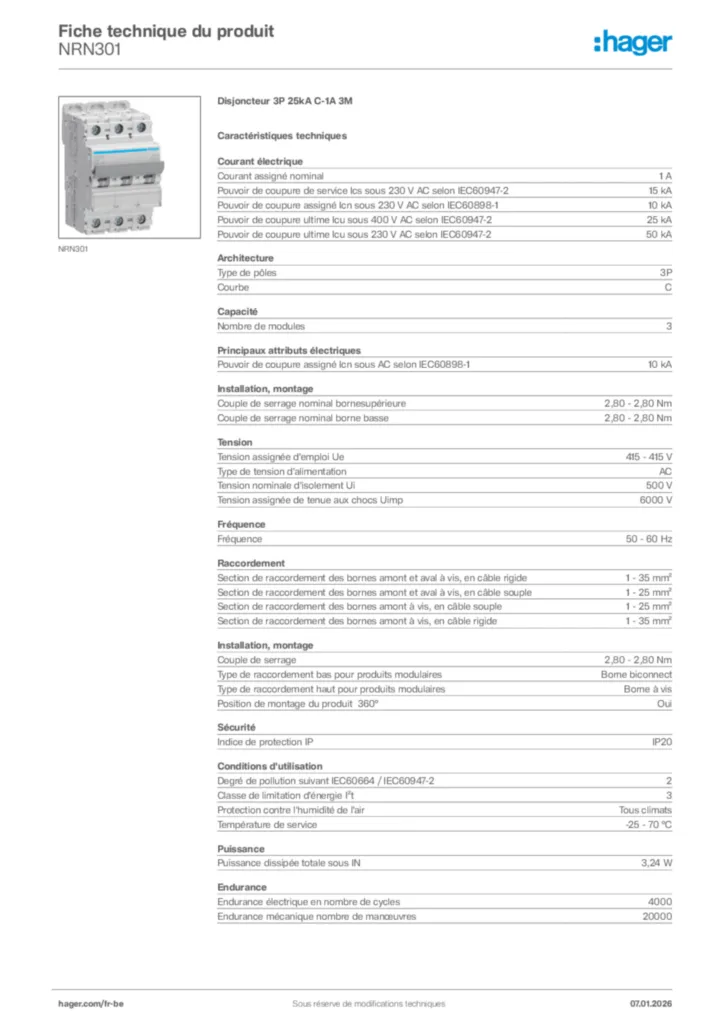

Disjoncteur 3P 25kA C-1A 3M NRN301
EAN
3250614645099
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 3P de type A 2 produit(s) disponible(s) -
Bloc différentiel de type AC 1 produit(s) disponible(s) -
Bloc différentiel de type AC S 1 produit(s) disponible(s) -
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Voir plus 12 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-225 kA
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
Architecture
-
Type de pôles3P
-
CourbeC
Capacité
-
Nombre de modules3
Installation, montage
-
Couple de serrage nominal bornesupérieure2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-110 kA
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Protection contre l'humidité de l'airTous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN3,24 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne alignée
-
Alignement des bornes basses pour produits modulairesBorne alignée
Dimensions
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur70 mm
