Disjoncteur 2P 25kA C-1A 2M NRN201

Name: NRN201
Brand: Hager
SKU: NRN201

EAN

3250614644948

Conditionnement

1 pièce

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Accessoires
Caractéristiques techniques
Données environnementales
Documents

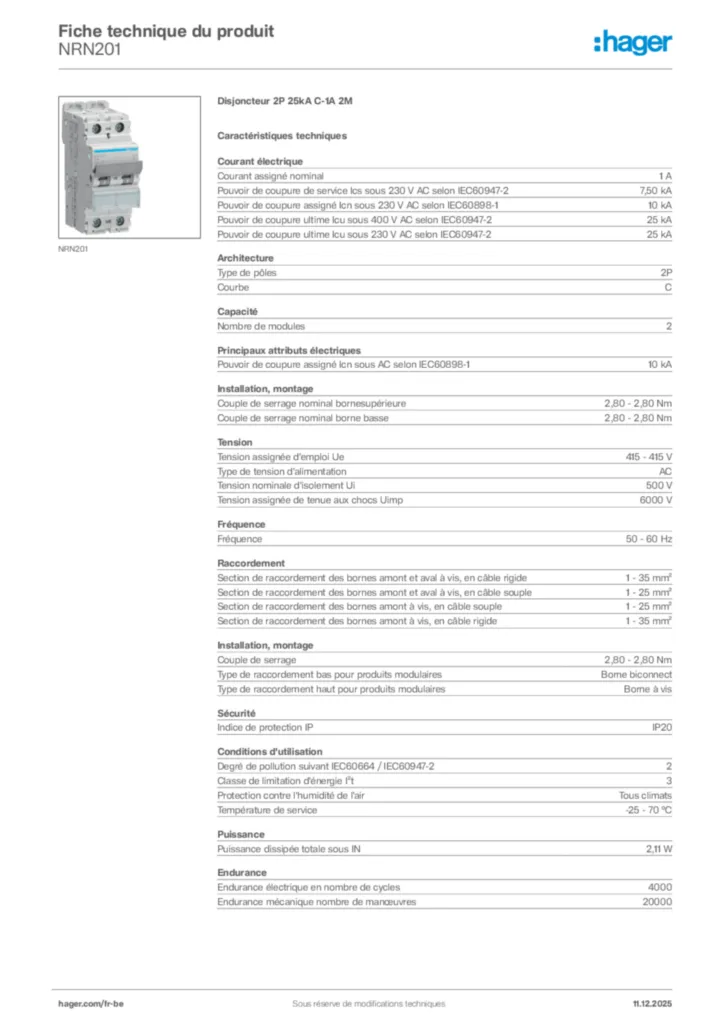

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Bloc de contact auxiliaire 2 produit(s) disponible(s)
Capuchon/barrette de protection pour barre omnibus de phase 1 produit(s) disponible(s)
Bloc différentiel 3P de type A 2 produit(s) disponible(s)
Bloc différentiel de type AC S 1 produit(s) disponible(s)
Bloc différentiel de type AC 2 produit(s) disponible(s)
Barre omnibus de phase modulaire 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

1 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

25 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

25 kA

Type de pôles

2P
Courbe

C

Nombre de modules

2

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Protection contre l'humidité de l'air

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

2,11 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
