Disjoncteur 4P 10kA/15kA C-0.5A 4M NCN400

EAN

3250614614996

Conditionnement

3 Pièces

Ce produit n'est plus disponible, mais les informations techniques sont toujours consultables.
Produit de remplacement : NCN402
Pour plus d'informations, veuillez nous contacter via : 02/529.47.11 ou info@hager.be

Accessoires
Caractéristiques techniques
Données environnementales
Documents

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Bloc différentiel 3P de type A 3 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 1 produit(s) disponible(s)
Bloc différentiel de type AC S 3 produit(s) disponible(s)
Bloc différentiel de type AC 2 produit(s) disponible(s)
Barre omnibus de phase modulaire 3 produit(s) disponible(s)
Capuchon/barrette de protection pour barre omnibus de phase 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

0,50 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

30 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à -25°C

0,69 A
Courant assigné à -20°C

0,67 A
Courant assigné à -15°C

0,66 A
Courant assigné à -10°C

0,64 A
Courant assigné à -5°C

0,63 A
Courant assigné à 0°C

0,61 A
Courant assigné à 5°C

0,59 A
Courant assigné à 10°C

0,58 A
Courant assigné à 15°C

0,56 A
Courant assigné à 20°C

0,54 A
Courant assigné à 25°C

0,52 A
Courant assigné à 30°C

0,50 A
Courant assigné à 35°C

0,48 A
Courant assigné à 40°C

0,45 A
Courant nominal à 45°C

0,43 A
Courant assigné à 50°C

0,40 A
Courant assigné à 55°C

0,37 A
Courant assigné à 60°C

0,34 A
Courant assigné à 65°C

0,31 A
Courant assigné à 70°C

0,27 A

Type de pôles

4P
Courbe

C

Nombre de modules

4

Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

AT_GridDistance

60 mm

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

5,72 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

Hager déclaration REACH NCN400

PDF

Hager Rapport RoHS NCN400

PDF

Documents

Image produit

Image produit NCN400
Product datasheet

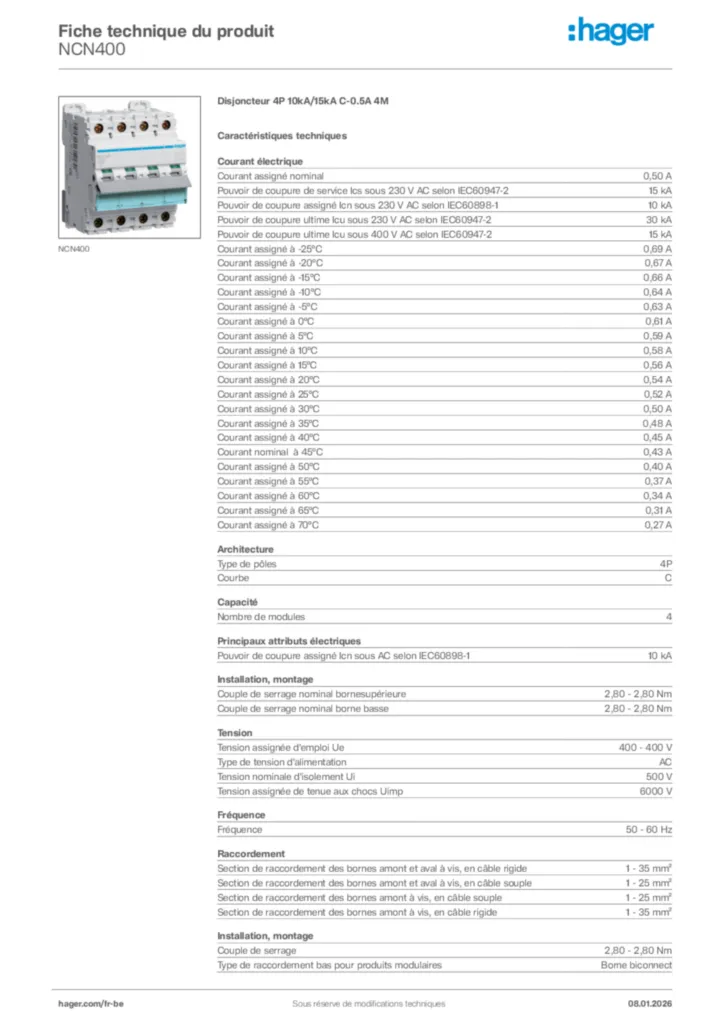

Hager Fiche technique du produit NCN400
