Contacteur auxiliaire face av disj moteur 1F MZ522N
EAN
3250614565113
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Produits compatibles
-
Produits liés 14 produit(s) disponible(s)
Produits liés
-
MM513NDisjoncteur moteur 3P 20-25A ; 5.5/12.5 kW à 230/415V
-
MM512NDisjoncteur moteur 3P 16-20A ; 5.5/9 kW à 230/415V
-
MM503NDisjoncteur moteur 3P 0.25-0.4A ; 0.06/0.09 kW à 230/415V
-
MM502NDisjoncteur moteur 3P 0.16-0.25A ; 0.03/0.06 kW à 230/415V
-
MM511NDisjoncteur moteur 3P 10-16A ; 4/7.5 kW à 230/415V
-
MM510NDisjoncteur moteur 3P 6.3-10A ; 2.2/4 kW à 230/415V
-
MM509NDisjoncteur moteur 3P 4-6.3A ; 1.1/2.2 kW à 230/415V
-
MM508NDisjoncteur moteur 3P 2.5-4A ; 0.75/1.5 kW à 230/415V
-
MM505NDisjoncteur moteur 3P 0.63-1A ; 0.12/0.25 kW à 230/415V
-
MM504NDisjoncteur moteur 3P 0.4-0.63A ; 0.09/0.12 kW à 230/415V
-
MM507NDisjoncteur moteur 3P 1.6-2.5A ; 0.37/0.75 kW à 230/415V
-
MM506NDisjoncteur moteur 3P 1-1.6A ; 0.25/0.55 kW à 230/415V
-
MM501NDisjoncteur moteur 3P 0.1-0.16A ; 0.02/0.03 kW à 230/415V
-
MM514NDisjoncteur moteur 3P 25-32A ; 7.5/15 kW à 230/415V
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 A
Connectivité
-
Type de connection / priseBorne à vis
Capacité
-
Nombre de modules0
Raccordement
-
Type de contact1NO
-
Section de raccordement en câble souple2.5 mm²
-
Section de raccordement en câble rigide2.5 mm²
Tension
-
Tension nominale d'isolement Ui690 V
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Type de tension d'alimentationAC
Fréquence
-
Fréquence40 - 60 Hz
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 80 °C
Endurance
-
Endurance mécanique nombre de manœuvres100000
-
Endurance électrique en nombre de cycles100000
Puissance
-
Puissance dissipée totale sous IN0,01 W
Dimensions
-
Largeur9 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts inverseurs0
-
Nombre de contacts à ouverture0
Sécurité
-
Indice de protection IPIP20
Documents
-
Image produit
-
Product datasheet

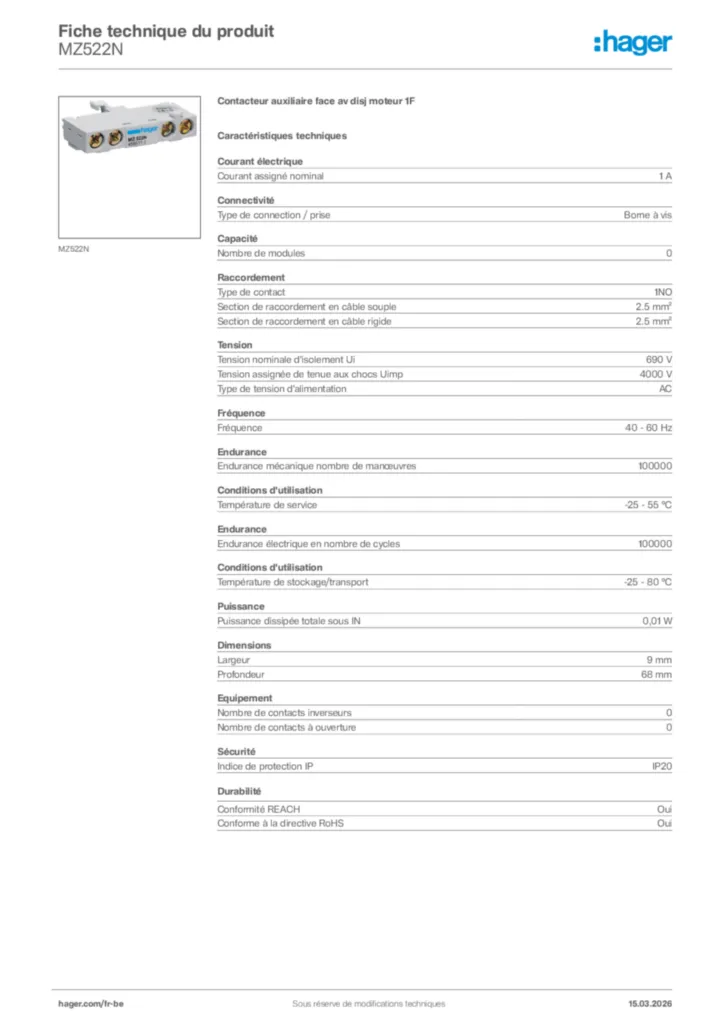

Hager Fiche technique du produit MZ522N
