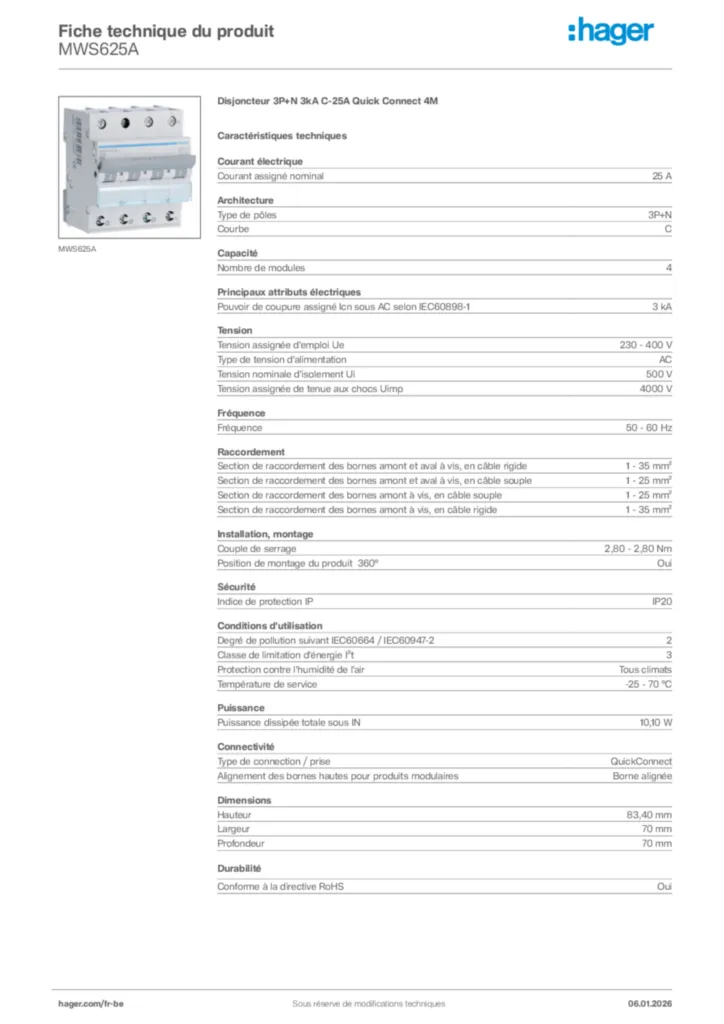

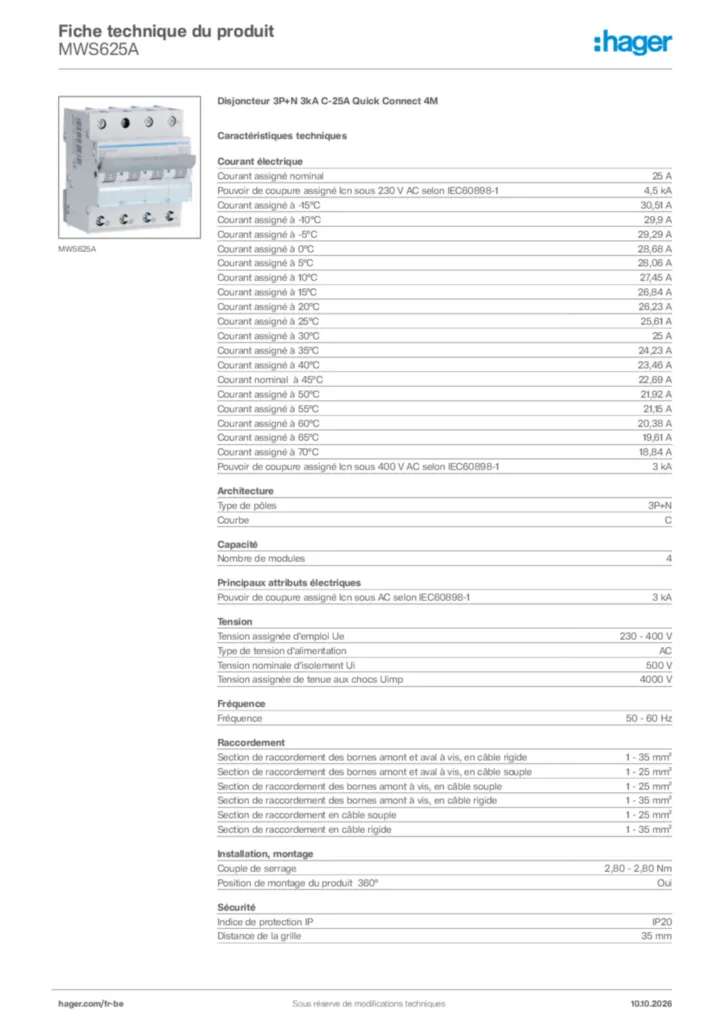

Disjoncteur 3P+N 3kA C-25A Quick Connect 4M MWS625A

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Interverouillage 1 produit(s) disponible(s)
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

25 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

4,5 kA
Courant assigné à -15°C

30,51 A
Courant assigné à -10°C

29,9 A
Courant assigné à -5°C

29,29 A
Courant assigné à 0°C

28,68 A
Courant assigné à 5°C

28,06 A
Courant assigné à 10°C

27,45 A
Courant assigné à 15°C

26,84 A
Courant assigné à 20°C

26,23 A
Courant assigné à 25°C

25,61 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

24,23 A
Courant assigné à 40°C

23,46 A
Courant nominal à 45°C

22,69 A
Courant assigné à 50°C

21,92 A
Courant assigné à 55°C

21,15 A
Courant assigné à 60°C

20,38 A
Courant assigné à 65°C

19,61 A
Courant assigné à 70°C

18,84 A
Pouvoir de coupure assigné Icn sous 400 V AC selon IEC60898-1

3 kA

Type de pôles

3P+N
Courbe

C

Nombre de modules

4

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

3 kA

Couple de serrage

2,80 - 2,80 Nm
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
Section de raccordement en câble souple

1 - 25 mm²
Section de raccordement en câble rigide

1 - 35 mm²

Indice de protection IP

IP20
Distance de la grille

35 mm

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Protection contre l'humidité de l'air

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

10,10 W

Alignement des bornes hautes pour produits modulaires

Borne alignée
Type de connection / prise

QuickConnect

Hauteur

83,40 mm
Largeur

70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
