Disjoncteur 4P 6/10kA C-32A 4M MCA432
EAN
3250614346972
Conditionnement
3 Pièces
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 3P de type A 5 produit(s) disponible(s) -
Bloc différentiel de type AC 4 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s) -
Bloc différentiel de type AC S 4 produit(s) disponible(s) -
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s) -
Voir plus 14 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal32 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-210 kA
Architecture
-
Type de pôles4P
-
CourbeC
Capacité
-
Nombre de modules4
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
-
Couple de serrage nominal bornesupérieure2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit 360°Oui
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
Puissance
-
Puissance dissipée totale sous IN16,50 W
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne alignée
-
Alignement des bornes basses pour produits modulairesBorne alignée
Dimensions
-
Hauteur83 mm
-
Largeur70 mm
-
Profondeur70 mm
Documents
-

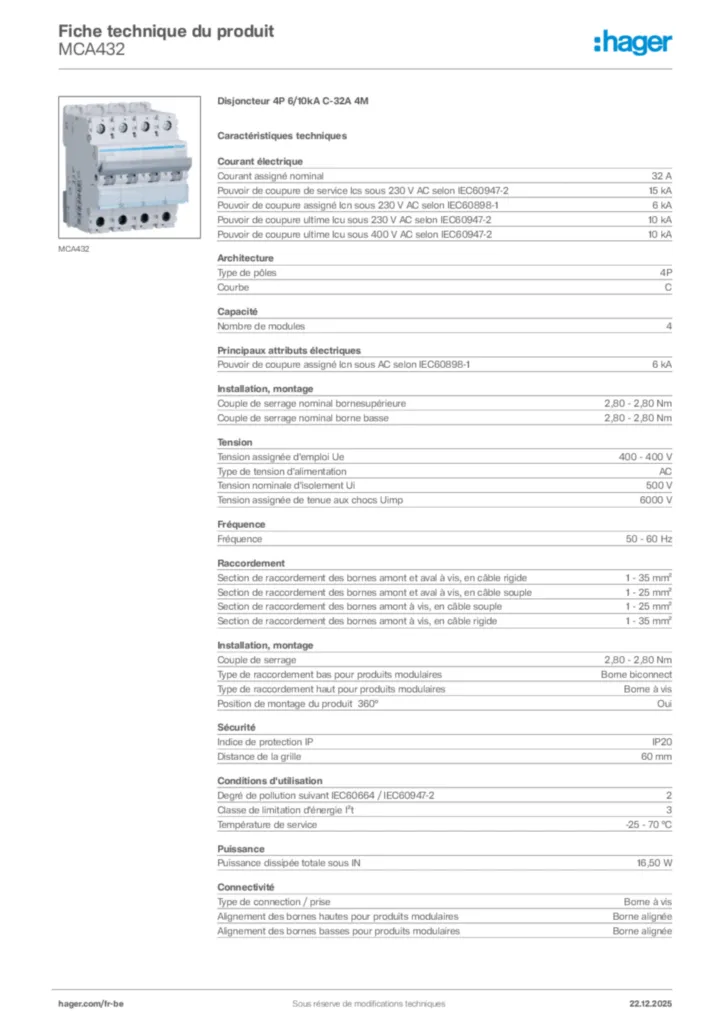

Image produit
-
