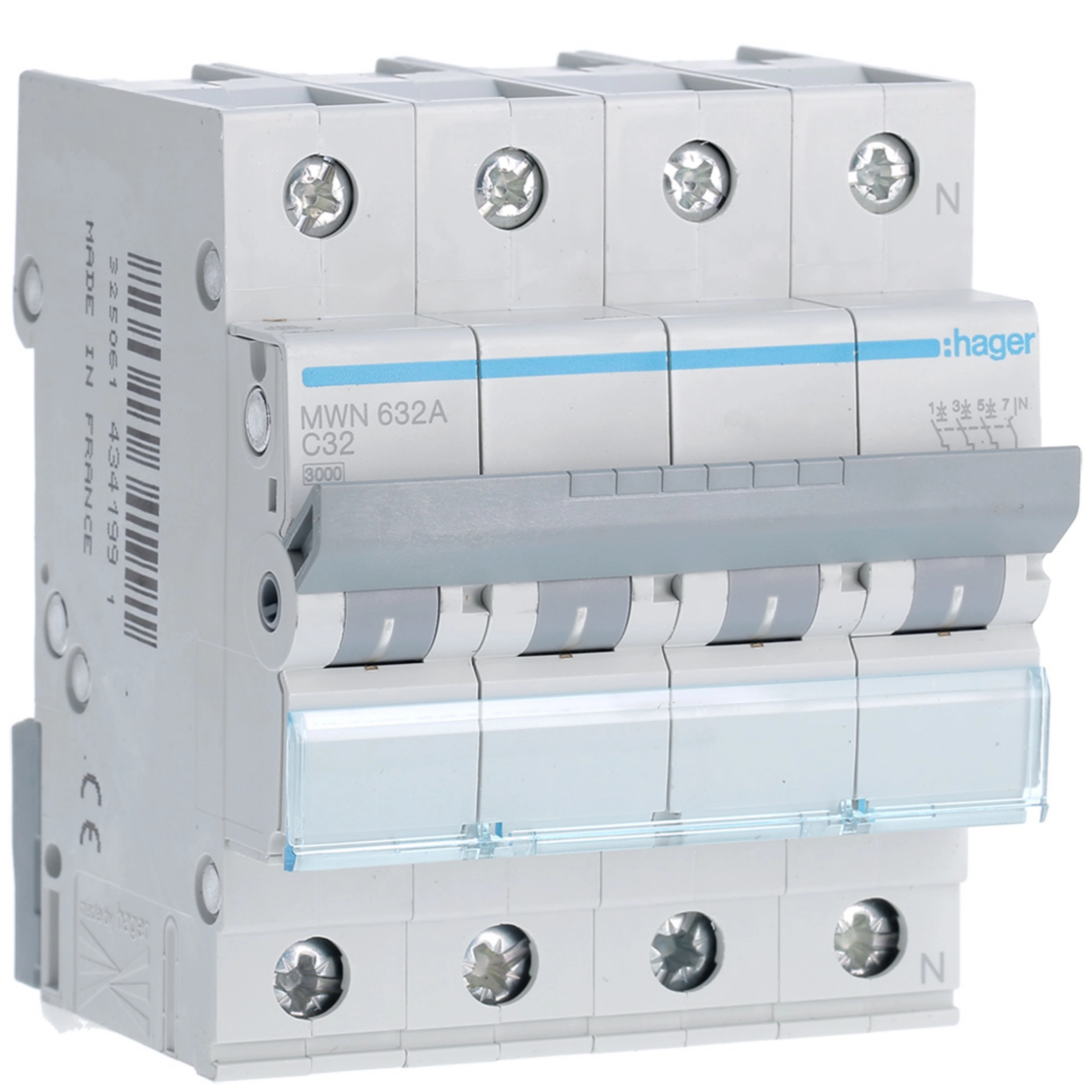

Disjoncteur 3P+N 3kA C-32A 4M MWN632A

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Choisissez vos accessoires dans la liste ci-contre

Interverouillage 1 produit(s) disponible(s)
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

3 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

3 kA
Courant assigné à -15°C

37,9 A
Courant assigné à -10°C

37,3 A
Courant assigné à -5°C

36,6 A
Courant assigné à 0°C

36 A
Courant assigné à 5°C

35,4 A
Courant assigné à 10°C

34,7 A
Courant assigné à 15°C

34,1 A
Courant assigné à 20°C

33,4 A
Courant assigné à 25°C

32,7 A
Courant assigné à 30°C

32 A
Courant assigné à 35°C

31,3 A
Courant assigné à 40°C

30,5 A
Courant nominal à 45°C

29,7 A
Courant assigné à 50°C

28,9 A
Courant assigné à 55°C

28,1 A
Courant assigné à 60°C

27,3 A
Courant assigné à 65°C

26,4 A
Courant assigné à 70°C

25,5 A

Type de pôles

3P+N
Courbe

C

Nombre de modules

4

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

3 kA

Couple de serrage nominal bornesupérieure

2,8 - 2,8 Nm
Couple de serrage nominal borne basse

2,8 - 2,8 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
Section de raccordement en câble souple

1 - 25 mm²
Section de raccordement en câble rigide

1 - 35 mm²

Indice de protection IP

IP20
Distance de la grille

35 mm

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Protection contre l'humidité de l'air

Tous climats
Température de service

-25 - +70 °C

Puissance dissipée totale sous IN

16,5 W

Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée
Type de connection / prise

Borne à vis

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
