Disjoncteur 2P 3kA C-16A 2M MWN216A

EAN

3250614341687

Conditionnement

6 Pièces

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

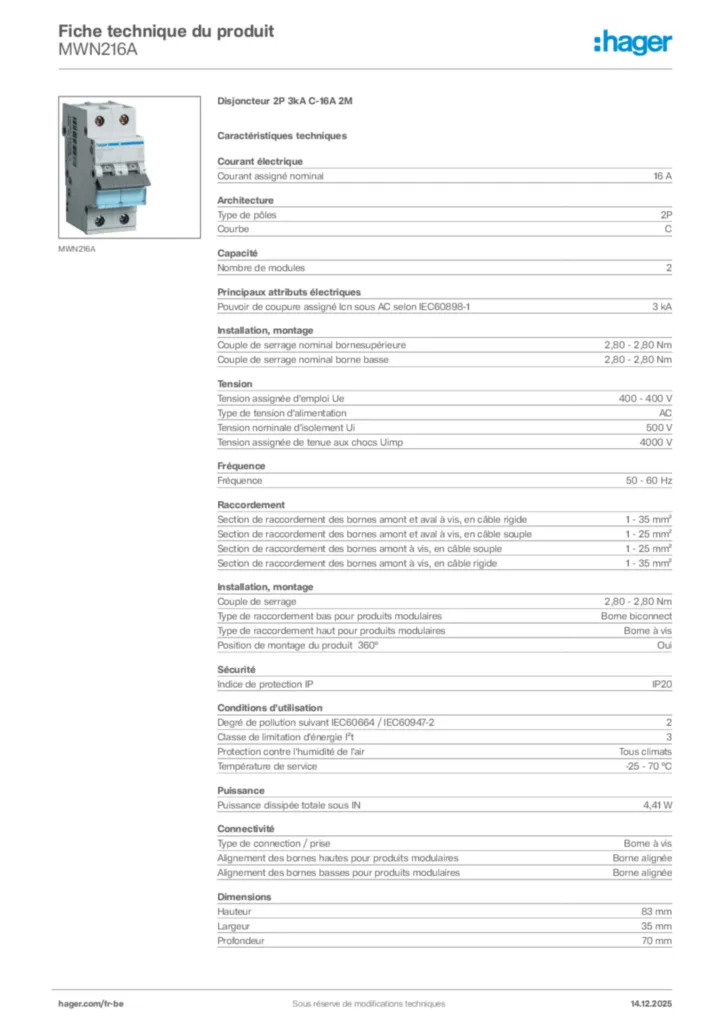

Fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A

Type de pôles

2P
Courbe

C

Nombre de modules

2

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

3 kA
Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Protection contre l'humidité de l'air

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

4,41 W

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm
