Coupe-circuit 2P 125A 690V L58 4M LR702

Trouver un revendeur

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

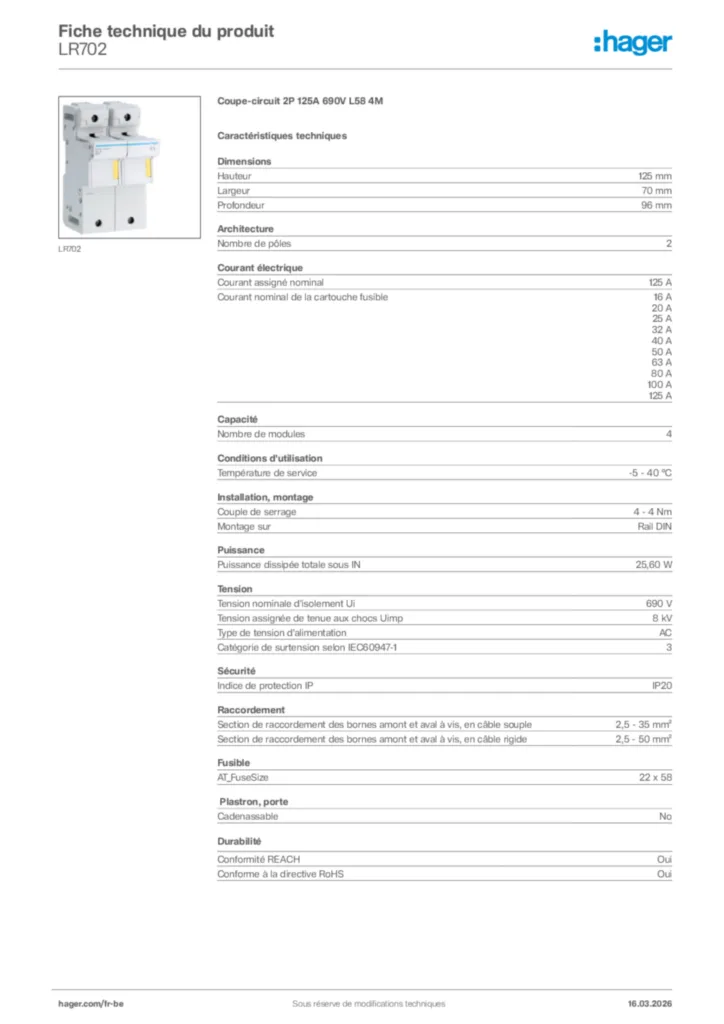

Fiche produit

Caractéristiques techniques

Hauteur

125 mm
Largeur

70 mm
Profondeur

96 mm

Nombre de pôles

2

Courant assigné nominal

125 A
Courant nominal de la cartouche fusible

16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Nombre de modules

4

Nombre de demi-modules de 17.5mm

8

Température de service

-5 - 40 °C

Couple de serrage

4 - 4 Nm
Montage sur

Rail DIN

Puissance dissipée totale sous IN

25,60 W

Tension nominale d'isolement Ui

690 V
Tension assignée de tenue aux chocs Uimp

8 kV
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC60947-1

3

Indice de protection IP

IP20

Section de raccordement des bornes amont et aval à vis, en câble souple

2,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

2,5 - 50 mm²

AT_FuseSize

22 x 58

Cadenassable

Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
