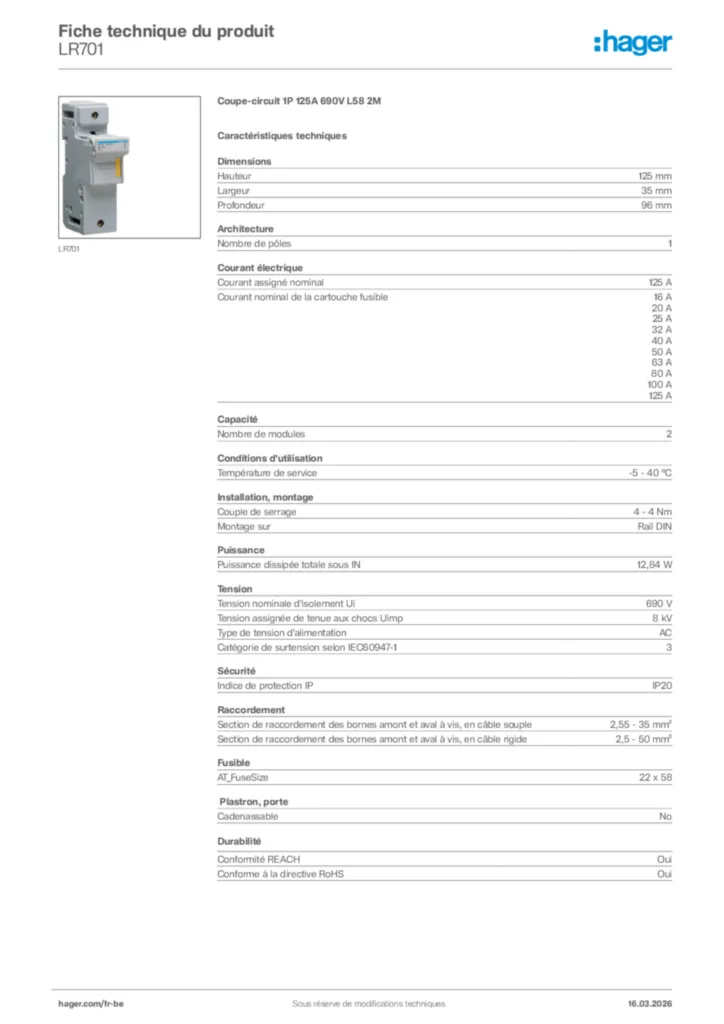

Coupe-circuit 1P 125A 690V L58 2M LR701
EAN
3250614187018
Conditionnement
6 Pièces
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Dimensions
-
Hauteur125 mm
-
Largeur35 mm
-
Profondeur96 mm
Architecture
-
Nombre de pôles1
Courant électrique
-
Courant assigné nominal125 A
-
Courant nominal de la cartouche fusible16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
Capacité
-
Nombre de modules2
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm4
Conditions d'utilisation
-
Température de service-5 - 40 °C
Installation, montage
-
Couple de serrage4 - 4 Nm
-
Montage surRail DIN
Puissance
-
Puissance dissipée totale sous IN12,84 W
Tension
-
Tension nominale d'isolement Ui690 V
-
Tension assignée de tenue aux chocs Uimp8 kV
-
Type de tension d'alimentationAC
-
Catégorie de surtension selon IEC60947-13
Sécurité
-
Indice de protection IPIP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,55 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 50 mm²
Fusible
-
AT_FuseSize22 x 58
Plastron, porte
-
CadenassableNon
Données environnementales
