Appareillage de tête

Disjoncteur boîtier moulé h1600 3P 50kA 1600A LSI HNF990H

EAN

3250613349905

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Adaptateur de câble auxiliaire 1 produit(s) disponible(s)
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s)
Commande motorisée 2 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Déclencheur à manque de tension 8 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

1600 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2

50 kA
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-2

60 kA
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-2

9 kA

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet

Nombre de modules

12

Temps de réponse à l'ouverture

10 ms

Cran de réglage magnétique xIN

2,5, 5, 10
Valeur du réglage magnétique

8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
Cran de réglage thermique xIN

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Règlage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

65 - 65 Nm
Position de montage/connexion

Avant

Tension assignée de tenue aux chocs Uimp

8000 V
Tension nominale d'isolement Ui

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Puissance dissipée totale sous IN

168,90 W
Puissance dissipée par pôle à In

56,30 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Nombre de contacts auxiliaires comme contact inverseur

0
Nombre de contacts auxiliaires à ouverture

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

3x 240 mm²
Section de raccordement en câble rigide

3x 240 mm²
Type de connection / prise

Borne

Commande motorisée intégrée

Non

convient pour leRail DIN

Non

Sens d'alimentation

‌Bidirectionnel

Documents

Image produit

Image produit HNF990H

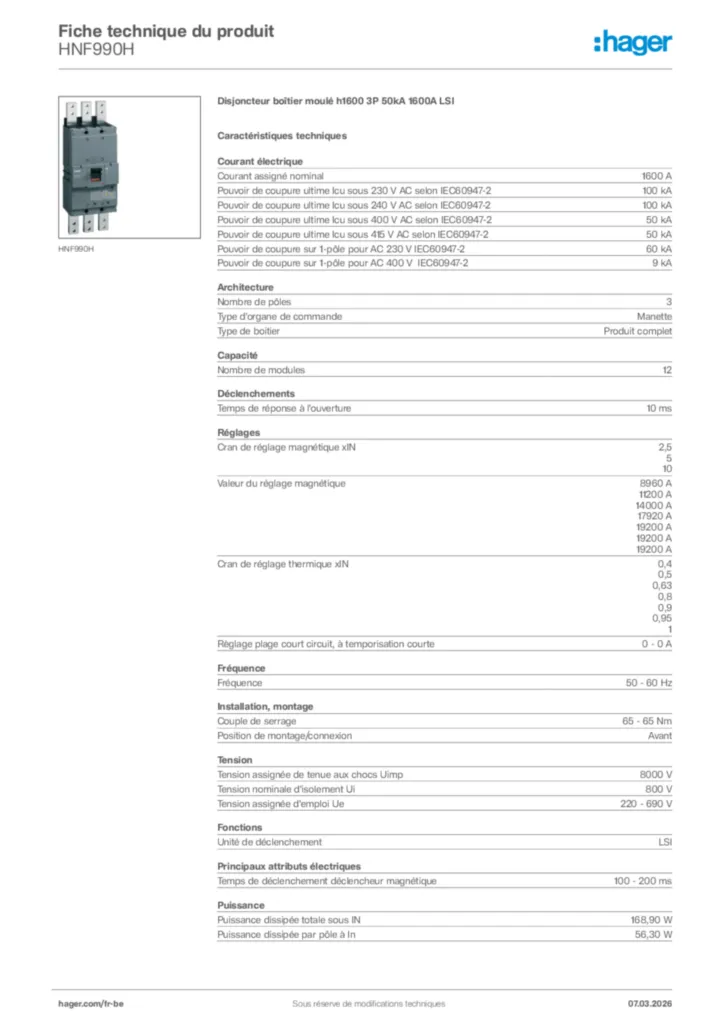

Product datasheet

Hager Fiche technique du produit HNF990H

Disjoncteur boîtier moulé h1600 3P 50kA 1600A LSI

PDF
Guide d'installation

Notice disjoncteur h1600

Guide d'installation International 2021-06-07

PDF

3,62 MB
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-06-23

PDF

287,24 kB
