Disjoncteur 3P 50kA C-10A 4.5M HMX310

Name: HMX310
Brand: Hager
SKU: HMX310

EAN

3250613231972

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

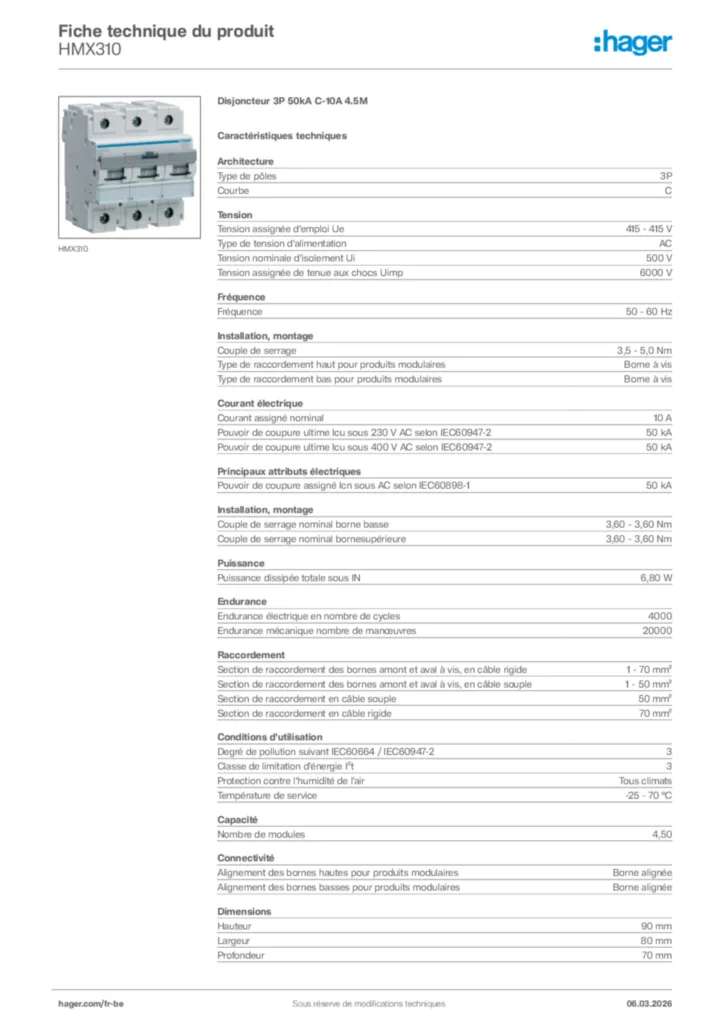

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Bloc différentiel 125 A TYPE A-HI 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Déclencheur à manque de tension 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P
Courbe

C

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

10 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

50 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

50 kA

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal bornesupérieure

3,60 - 3,60 Nm

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

50 kA

Puissance dissipée totale sous IN

6,80 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC60664 / IEC60947-2

3
Classe de limitation d'énergie I²t

3
Protection contre l'humidité de l'air

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

4,50

Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conformité REACH Oui
