Disjoncteur 1P 50KA C-10A 1.5M HMX110
EAN
3250613231811
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Bobine à émission 2 produit(s) disponible(s) -
Déclencheur à manque de tension 2 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système

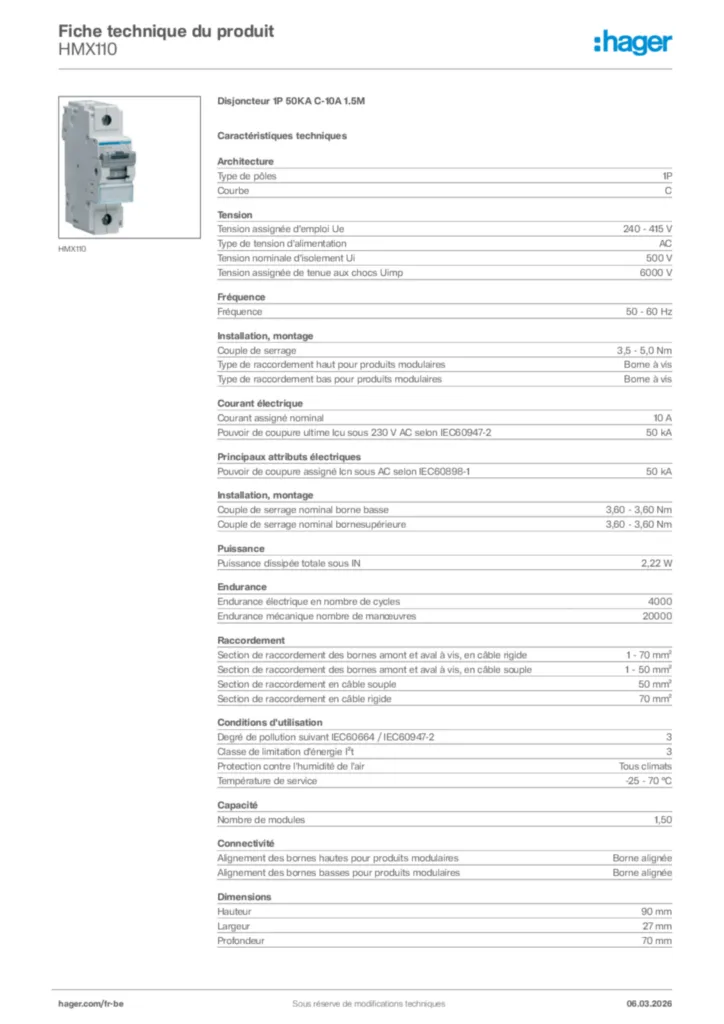

Caractéristiques techniques
Architecture
-
Type de pôles1P
-
CourbeC
Tension
-
Tension assignée d'emploi Ue240 - 415 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp6000 V
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3,5 - 5,0 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
Courant électrique
-
Courant assigné nominal10 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-150 kA
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Couple de serrage nominal bornesupérieure3,60 - 3,60 Nm
Puissance
-
Puissance dissipée totale sous IN2,22 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 70 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 50 mm²
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-23
-
Classe de limitation d'énergie I²t3
-
Protection contre l'humidité de l'airTous climats
Capacité
-
Nombre de modules1,50
Connectivité
-
Alignement des bornes hautes pour produits modulairesBorne alignée
-
Alignement des bornes basses pour produits modulairesBorne alignée
Dimensions
-
Hauteur90 mm
-
Largeur27 mm
-
Profondeur70 mm
