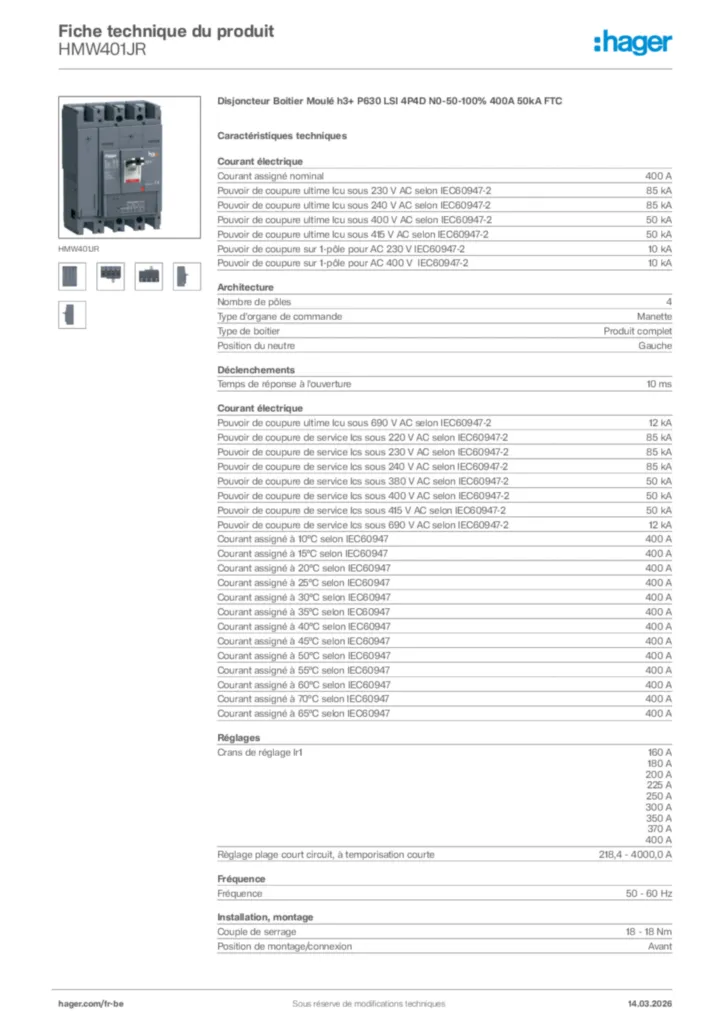

Disjoncteur Boitier Moulé h3+ P630 LSI 4P4D N0-50-100% 400A 50kA FTC HMW401JR
EAN
3250613198213
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Blocs différentiels pour disjoncteurs principaux type A 2 produit(s) disponible(s) -
Adaptateur de câble de données auxiliaires 1 produit(s) disponible(s) -
Bobine à émission 5 produit(s) disponible(s) -
Déclencheur à manque de tension 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Plus d’accessoires 14 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
-
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
-
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
-
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
-
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
-
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
-
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-210 kA
-
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-210 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-212 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-212 kA
-
Courant assigné à 10°C selon IEC60947400 A
-
Courant assigné à 15°C selon IEC60947400 A
-
Courant assigné à 20°C selon IEC60947400 A
-
Courant assigné à 25°C selon IEC60947400 A
-
Courant assigné à 30°C selon IEC60947400 A
-
Courant assigné à 35°C selon IEC60947400 A
-
Courant assigné à 40°C selon IEC60947400 A
-
Courant assigné à 45°C selon IEC60947400 A
-
Courant assigné à 50°C selon IEC60947400 A
-
Courant assigné à 55°C selon IEC60947400 A
-
Courant assigné à 60°C selon IEC60947400 A
-
Courant assigné à 70°C selon IEC60947400 A
-
Courant assigné à 65°C selon IEC60947400 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Crans de réglage Ir1160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Règlage plage court circuit, à temporisation courte218,4 - 4000,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionAvant
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Puissance
-
Puissance dissipée totale sous IN57,8 W
-
Puissance dissipée par pôle à In19,3 W
Equipement
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Raccordement
-
Type de connection / priseBorne
Câble
-
Matériau du câbleCuivre
Dimensions
-
Hauteur260 mm
-
Largeur185 mm
-
Profondeur150 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
convient pour leRail DINNon
-
Compatible avec bloc différentielOui
-
Convient au tableau de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : coefficient de réglage du cadran3, 4, 5, 6, 7, 8, 10, 11, 12
