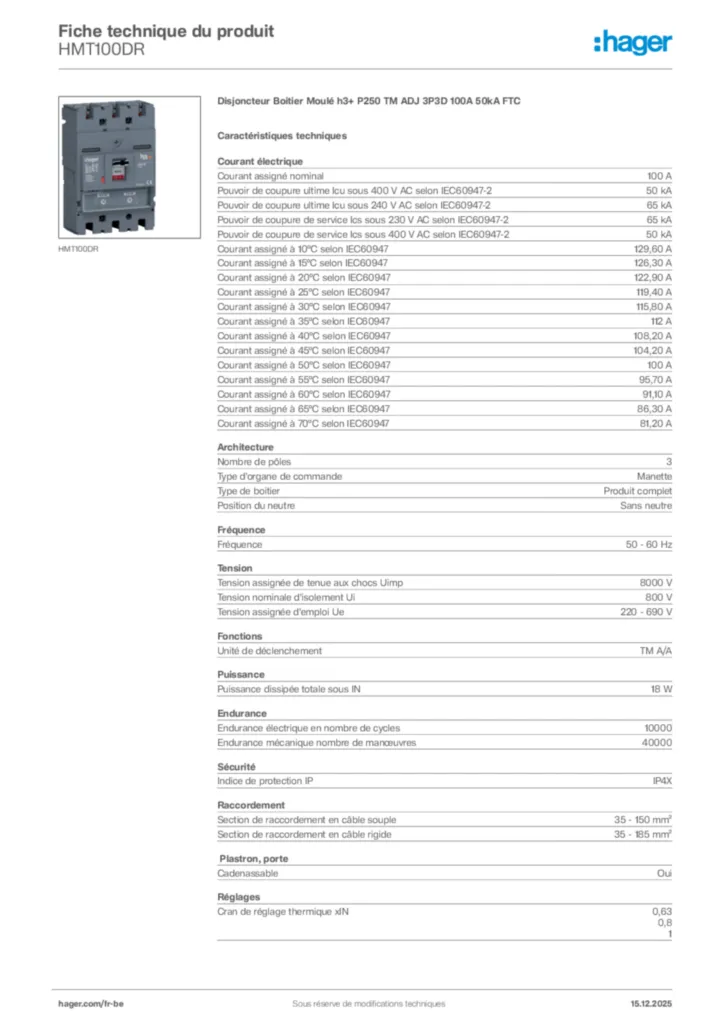

Disjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 100A 50kA FTC HMT100DR
EAN
3250613170998
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Bobine à émission 5 produit(s) disponible(s) -
Déclencheur à manque de tension 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Plus d’accessoires 15 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
-
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
-
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
-
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
-
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
-
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
-
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
-
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
-
HYT023HCapot cache-bornes pour épanouisseur P250 3P
-
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
-
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
-
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Courant assigné à 10°C selon IEC60947129,60 A
-
Courant assigné à 15°C selon IEC60947126,30 A
-
Courant assigné à 20°C selon IEC60947122,90 A
-
Courant assigné à 25°C selon IEC60947119,40 A
-
Courant assigné à 30°C selon IEC60947115,80 A
-
Courant assigné à 35°C selon IEC60947112 A
-
Courant assigné à 40°C selon IEC60947108,20 A
-
Courant assigné à 45°C selon IEC60947104,20 A
-
Courant assigné à 50°C selon IEC60947100 A
-
Courant assigné à 55°C selon IEC6094795,70 A
-
Courant assigné à 60°C selon IEC6094791,10 A
-
Courant assigné à 65°C selon IEC6094786,30 A
-
Courant assigné à 70°C selon IEC6094781,20 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN18 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Plastron, porte
-
CadenassableOui
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
convient pour leRail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
-
Barre aval : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
-
Barre amont : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
Installation, montage
-
Position de montage/connexionAvant
-
Couple de serrage12 - 12 Nm
-
Couple de serrage nominal borne basse12 - 12 Nm
-
Couple de serrage nominal bornesupérieure12 - 12 Nm
Protection électrique
-
Protection instantanée (Ii) : coefficient de réglage du cadran6, 8, 10, 13
